❚ S45C・SUS304　キー溝加工　他社比較

今回の削レポ（けずレポ）はキー溝加工を行い、ＨＯＲＮ社と他社の工具で①キー幅　②面粗度
の比較を行いました。ワーク材質はＳ４５ＣとＳＵＳ３０４の２種で加工を行いました。切削条
件は、送り４，０００ mm/min　切込み０．０４ mm と　送り５，０００ mm/min　切込み
０．０５ mm の２種にて実施しました。これらのワーク材質などでキー幅精度や面粗度を改善
したい方必見の内容になっています！旋盤でキー溝加工ができるというのも魅力の１つでして、
工程集約や生産性の向上にもなればと考えています。当キー溝加工についてのオリジナル解説
動画もございまして、ＨＯＲＮ社と他社の加工音比較動画もございますので、参考にしていた
だければ幸いです。






❚ 加工情報

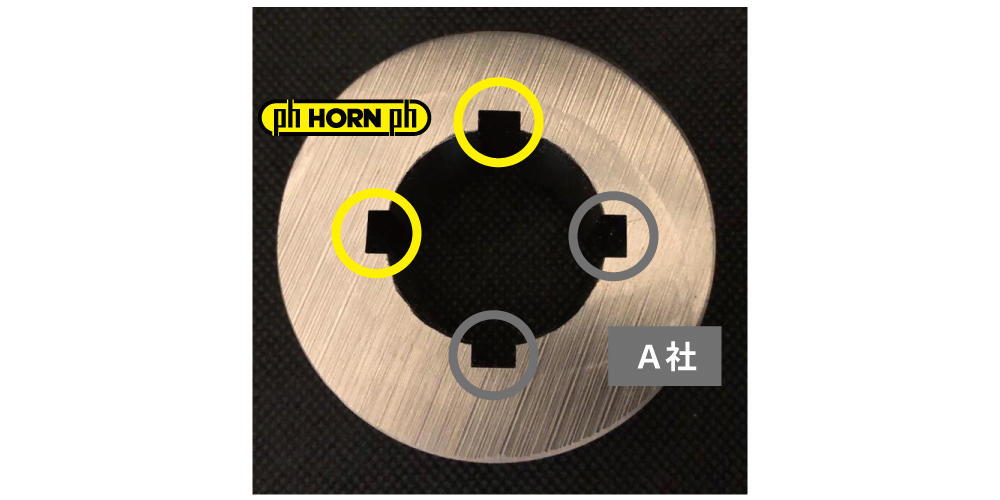

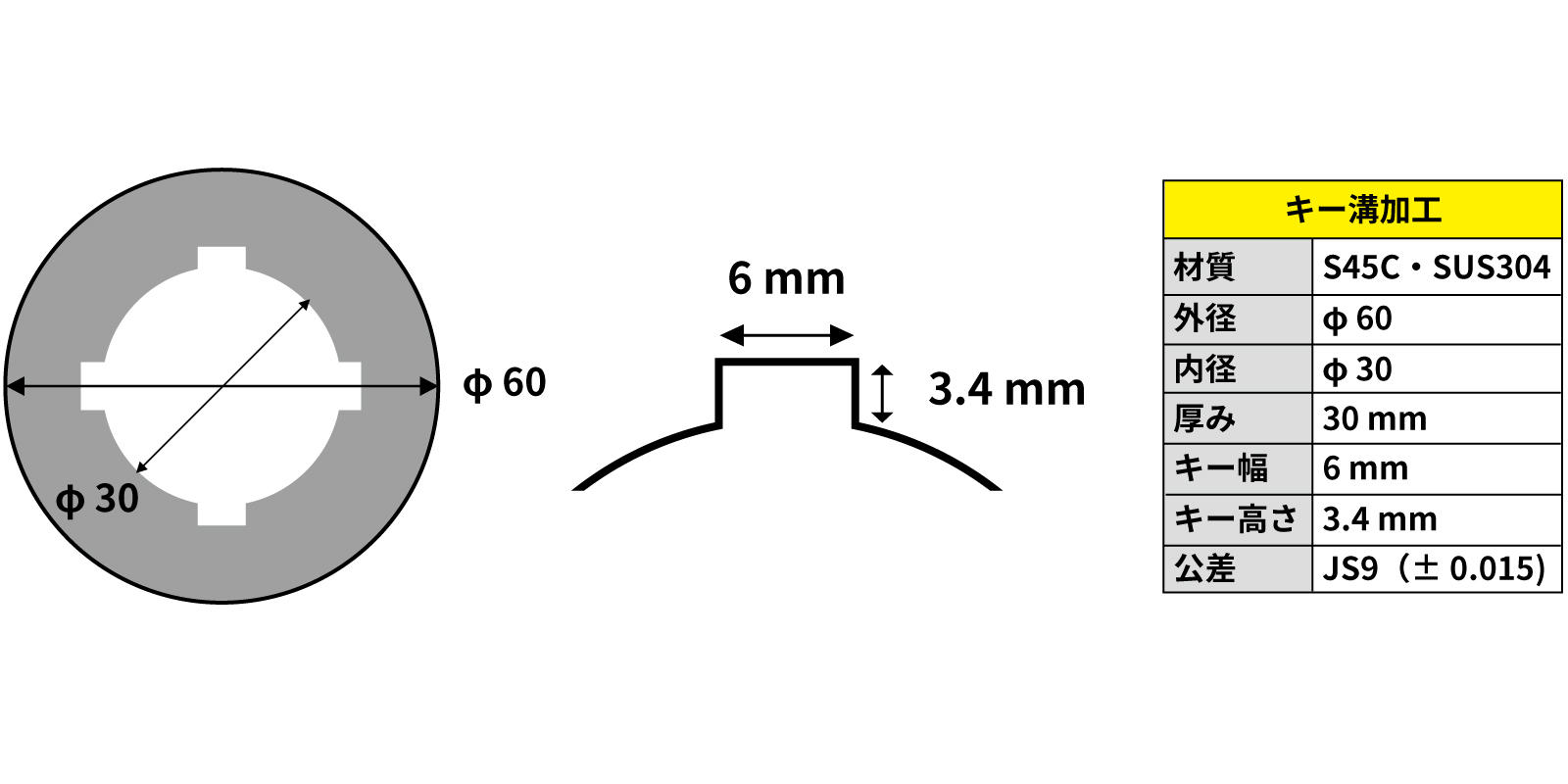

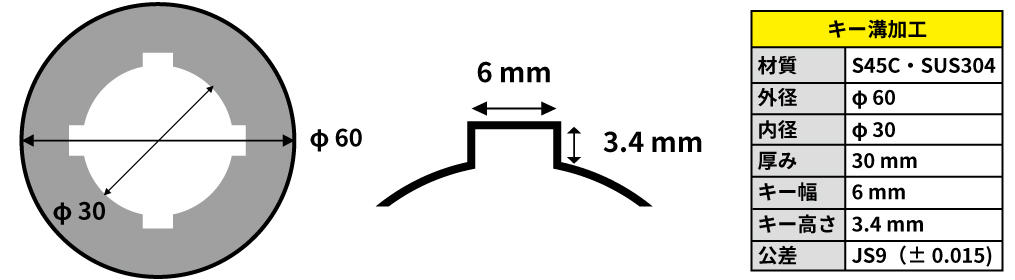

❚ キー溝情報

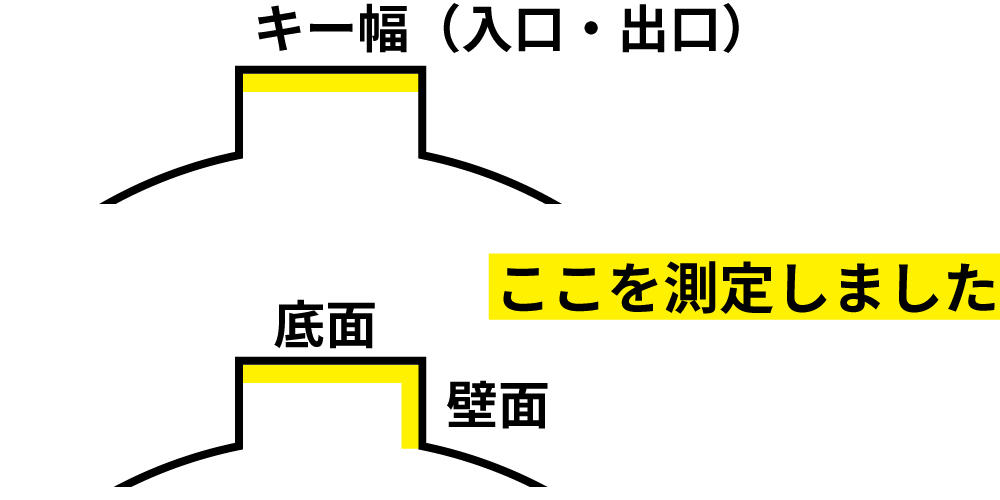

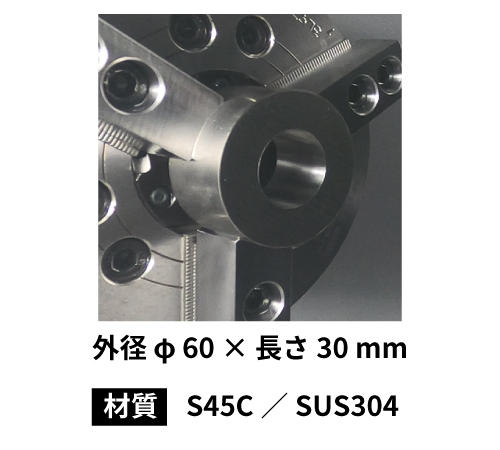

keyway-info.jpgng info







❚ 工具情報

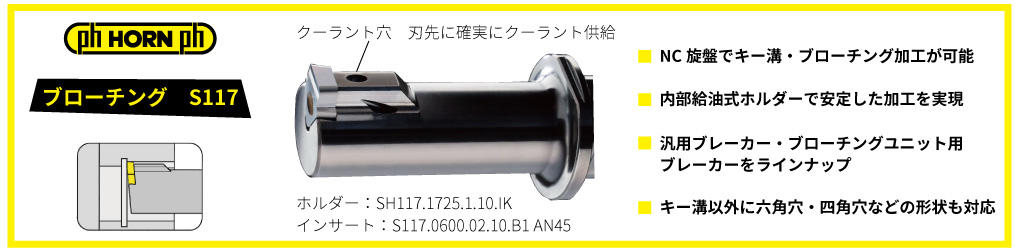

HORN-tool.jpgng info
ブローチング工具　日本語カタログPDFは こちら

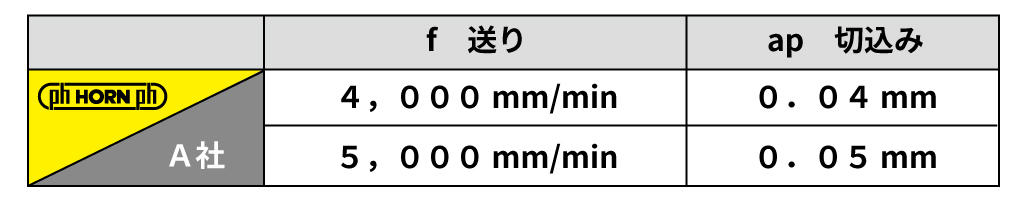

❚ 切削条件

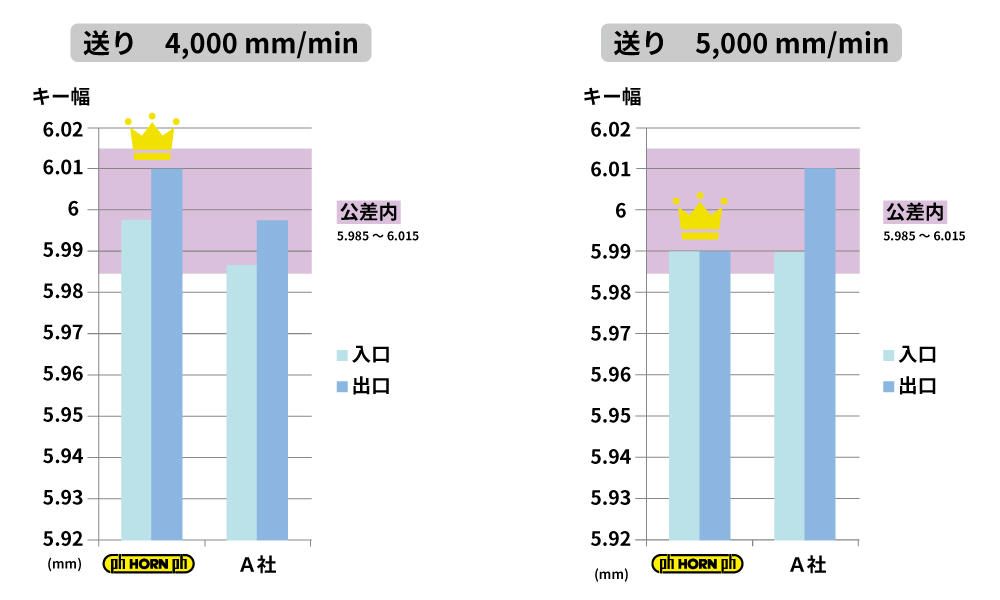

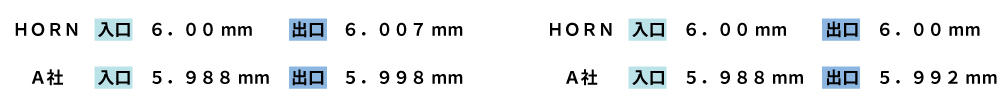

❚ S45C　キー幅

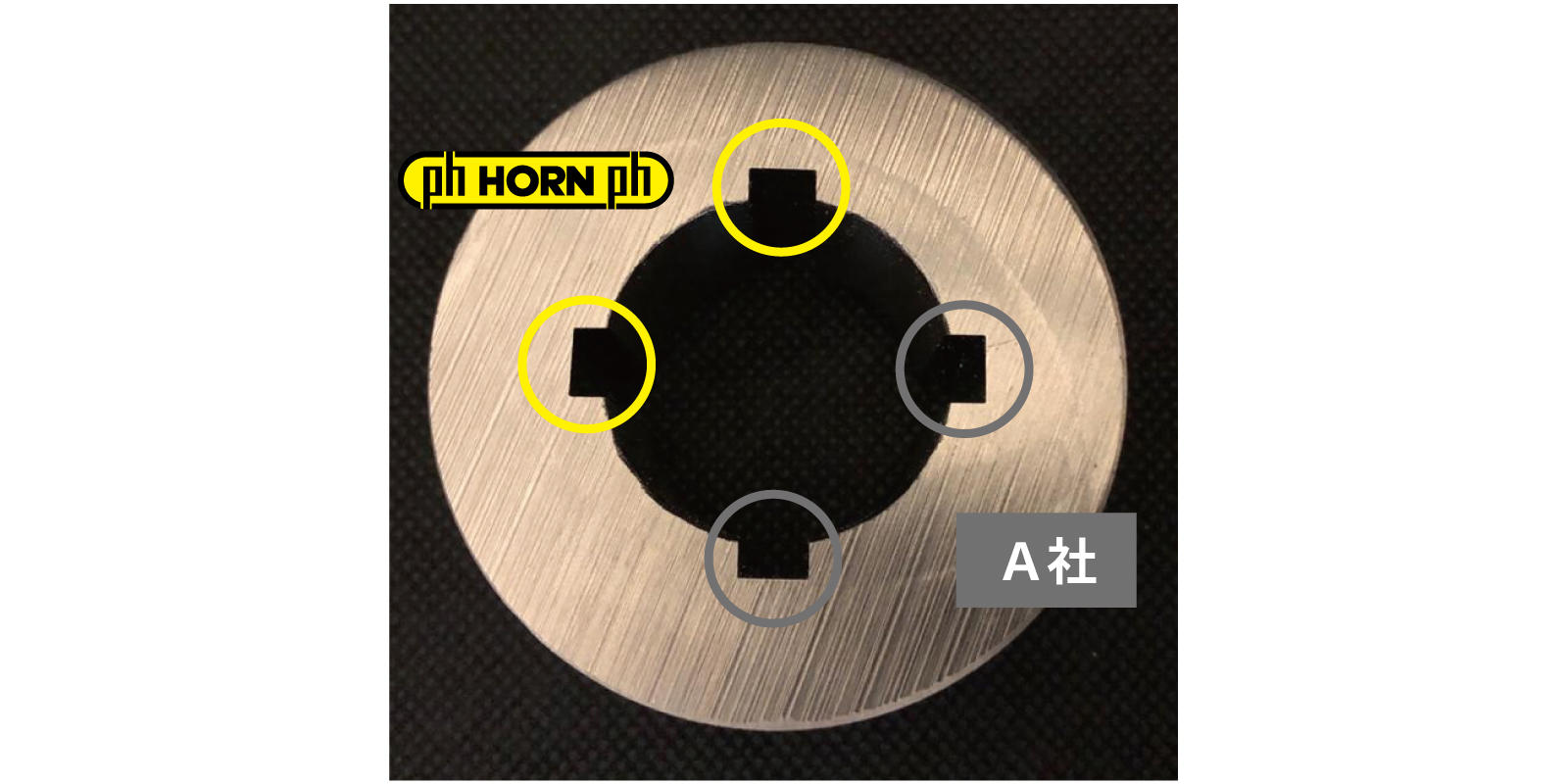

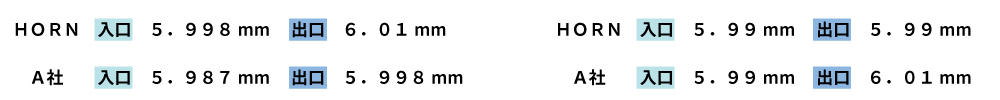

result_keyway_S45C_number

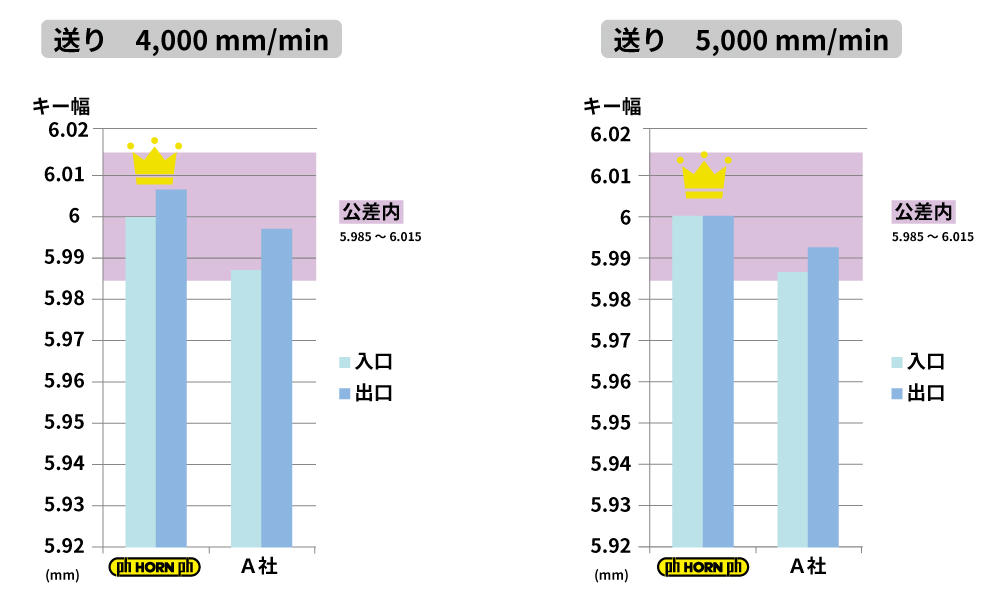

❚ SUS304　キー幅

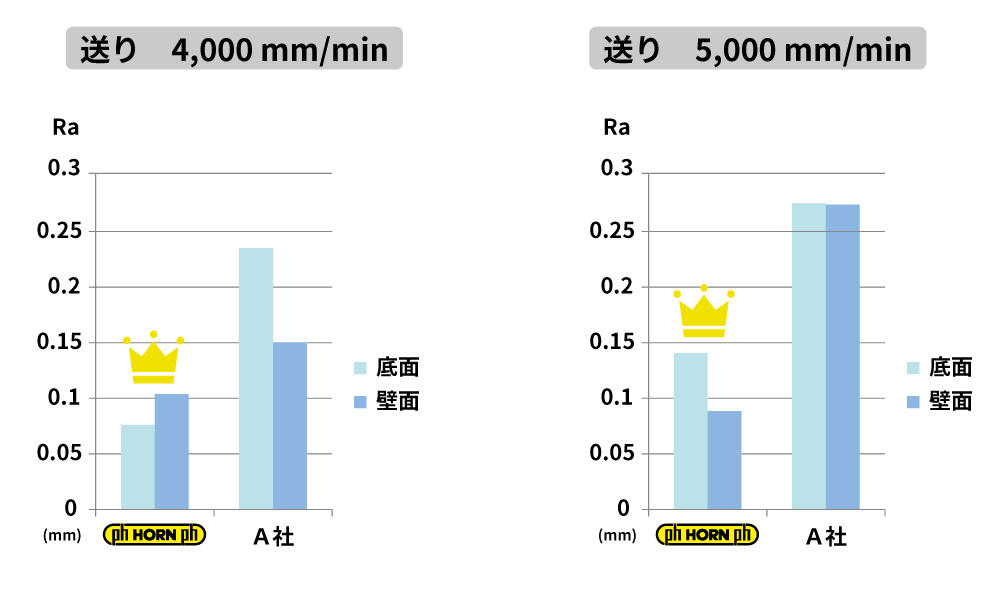

❚ S45C　面粗度

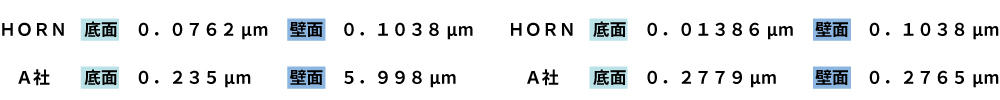

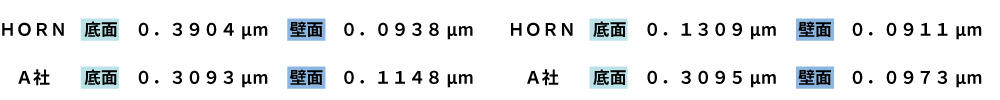

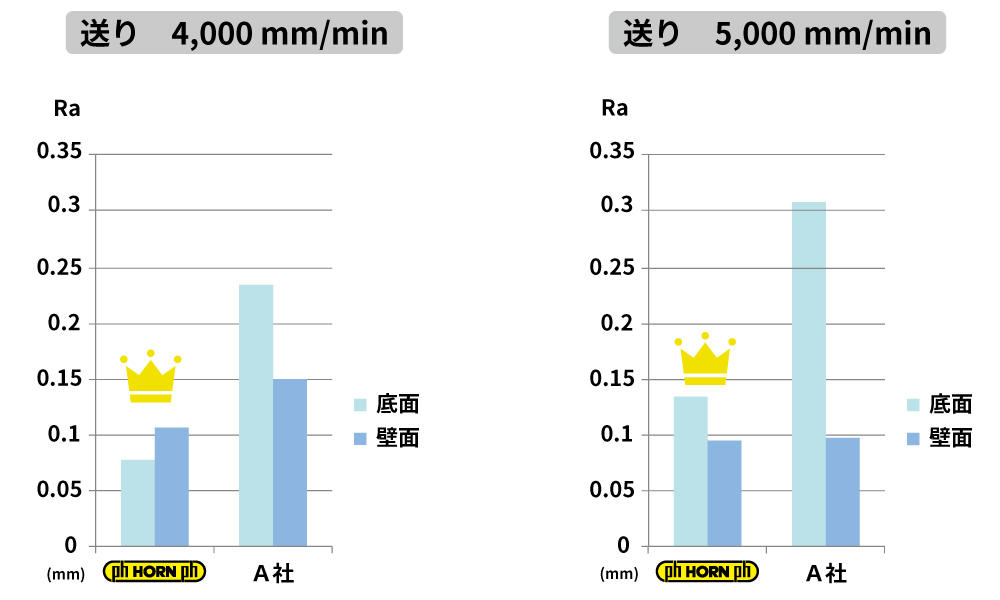

❚ SUS304　面粗度

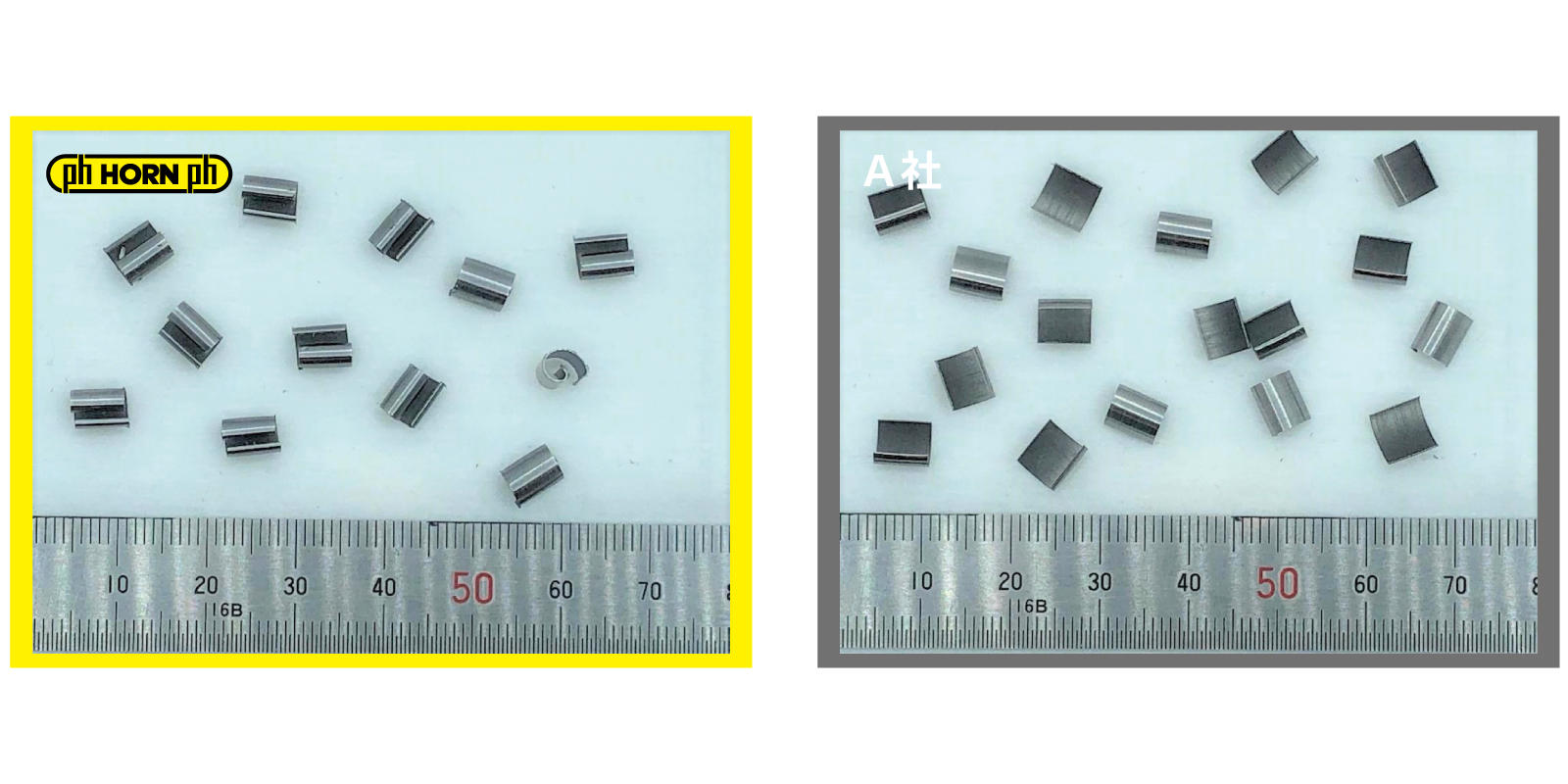

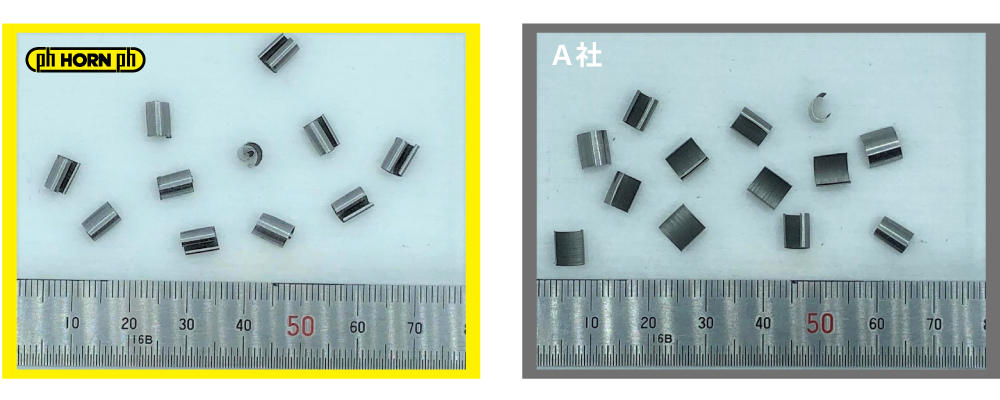

❚ S45C　切りくず

送り 4,000 mm/min 切込み 0.04 mm の場合

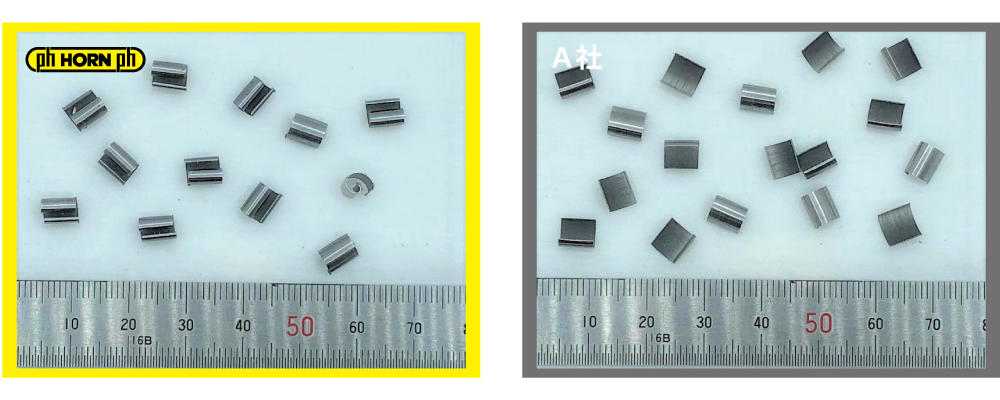

送り 5,000 mm/min 切込み 0.05 mm の場合

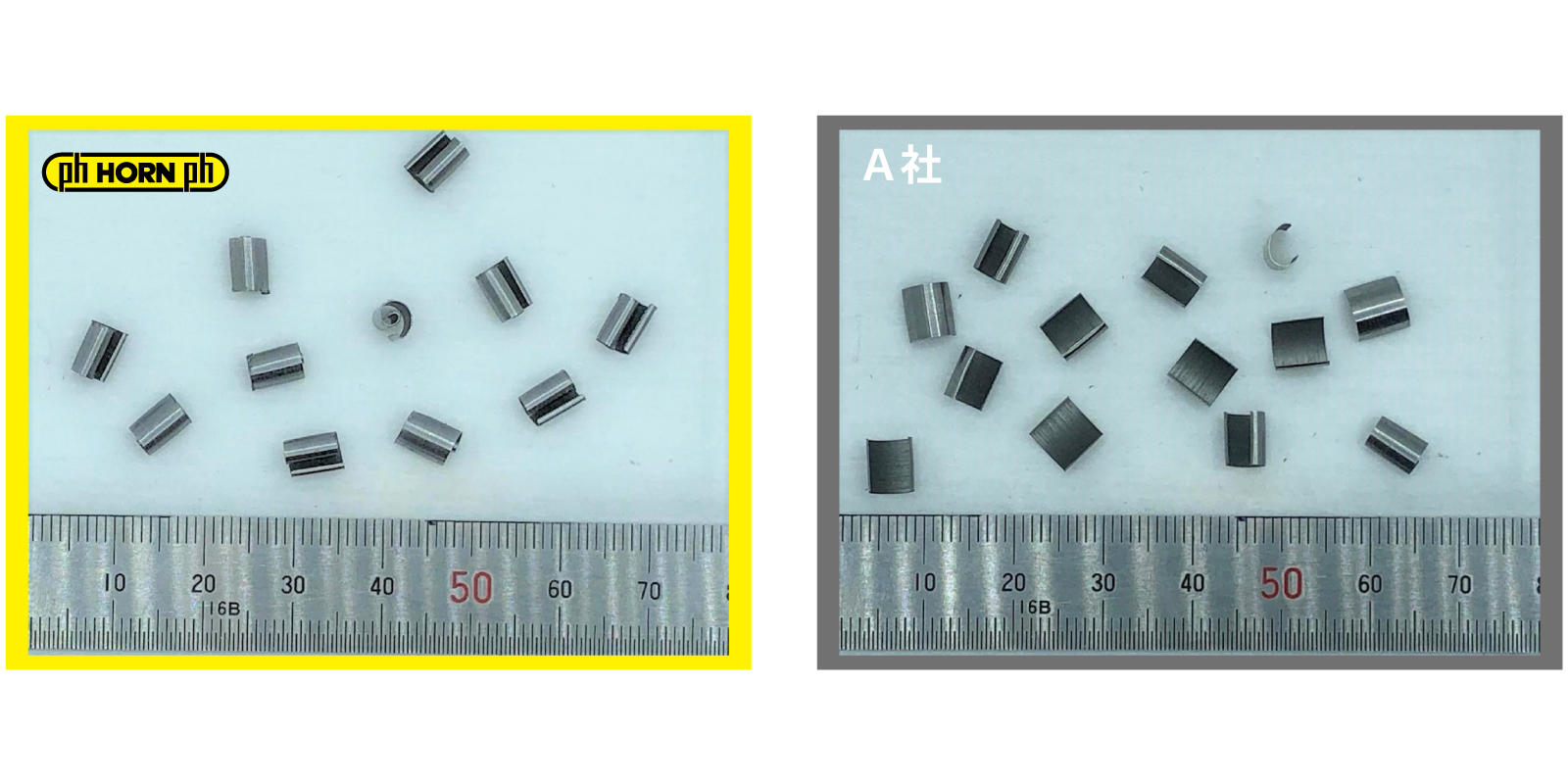

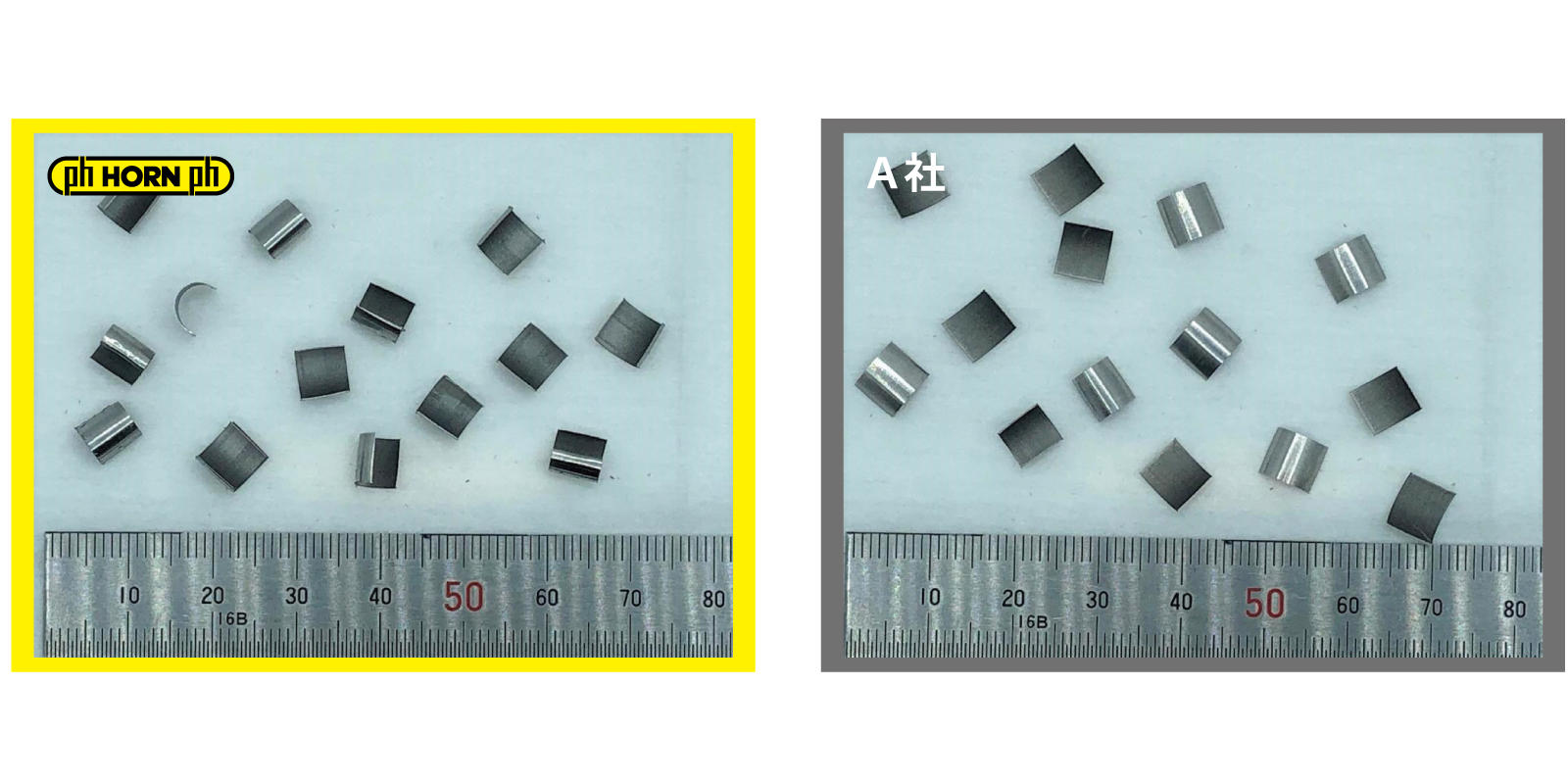

❚ SUS304　切りくず

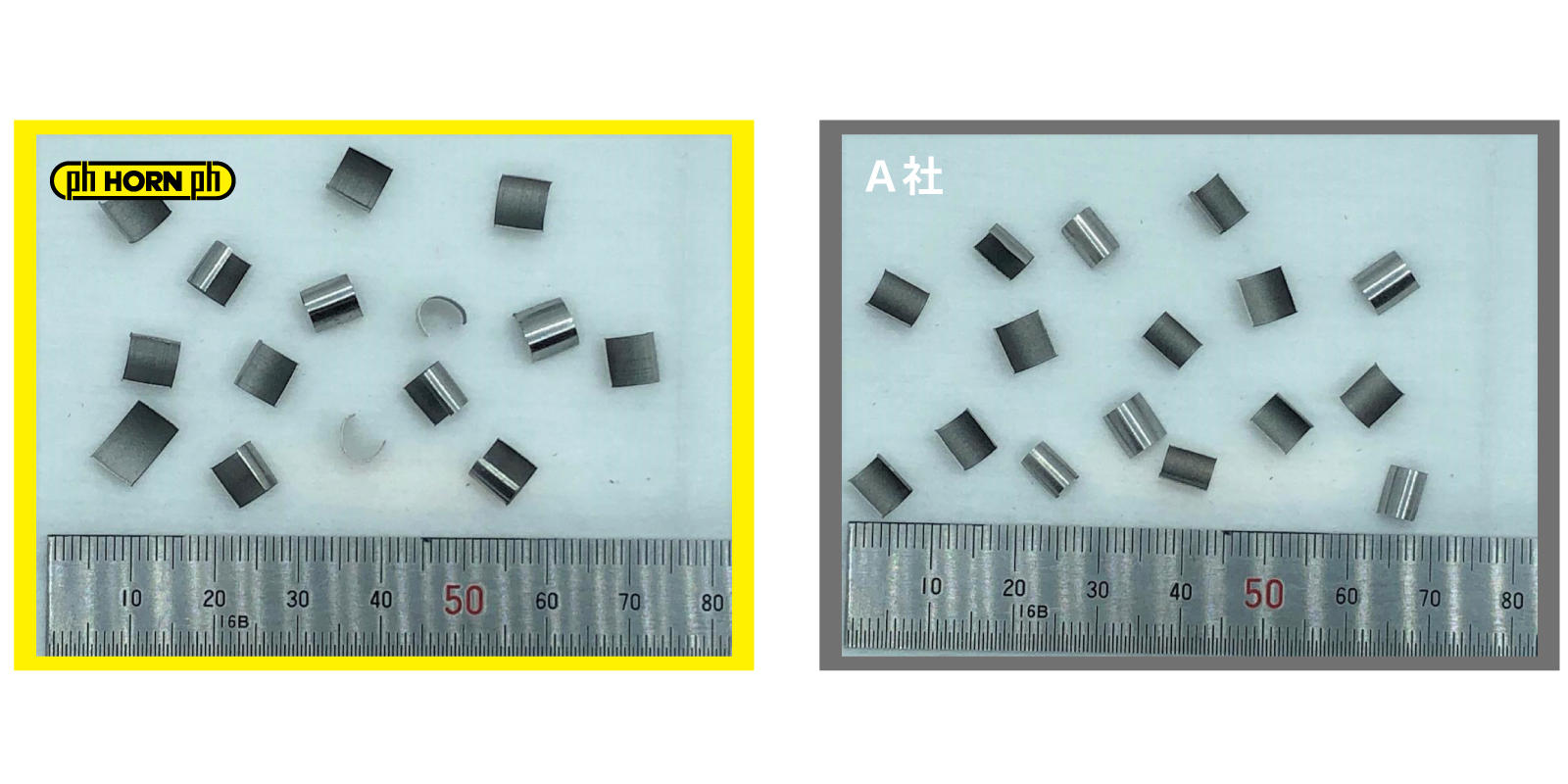

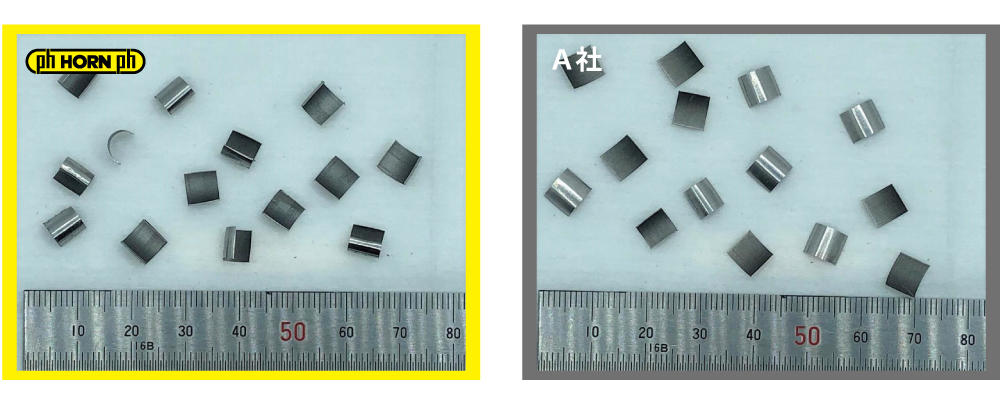

送り 4,000 mm/min 切込み 0.04 mm の場合

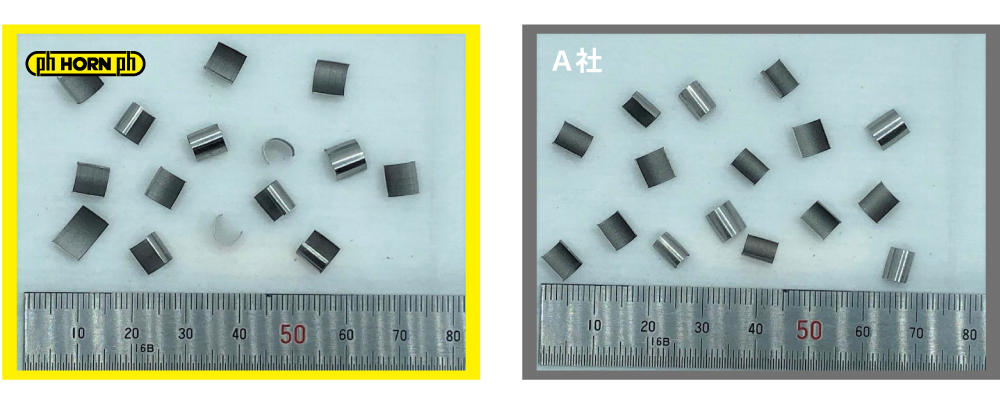

送り 5,000 mm/min 切込み 0.05 mm の場合






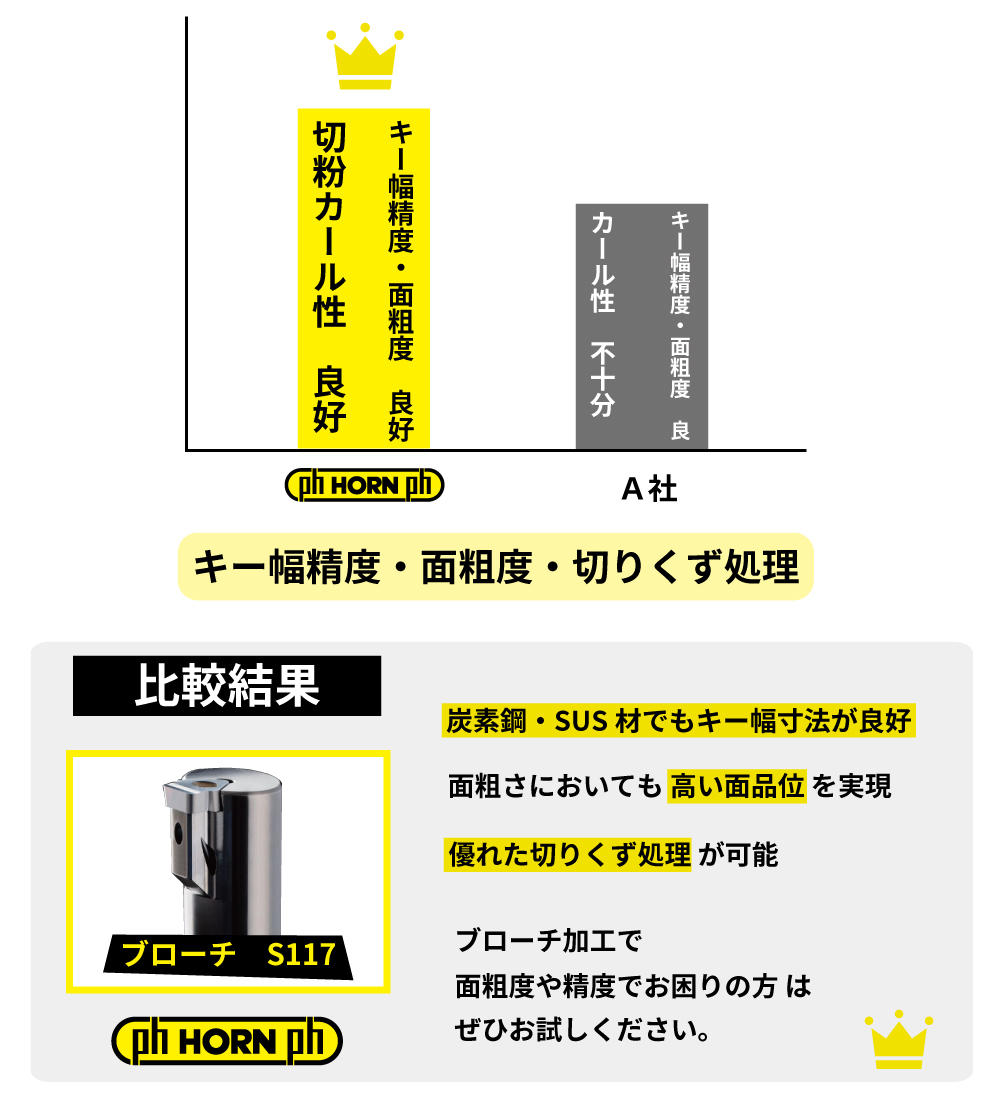

❚ 比較結果





❚ キー溝ブローチング加工　確認事項

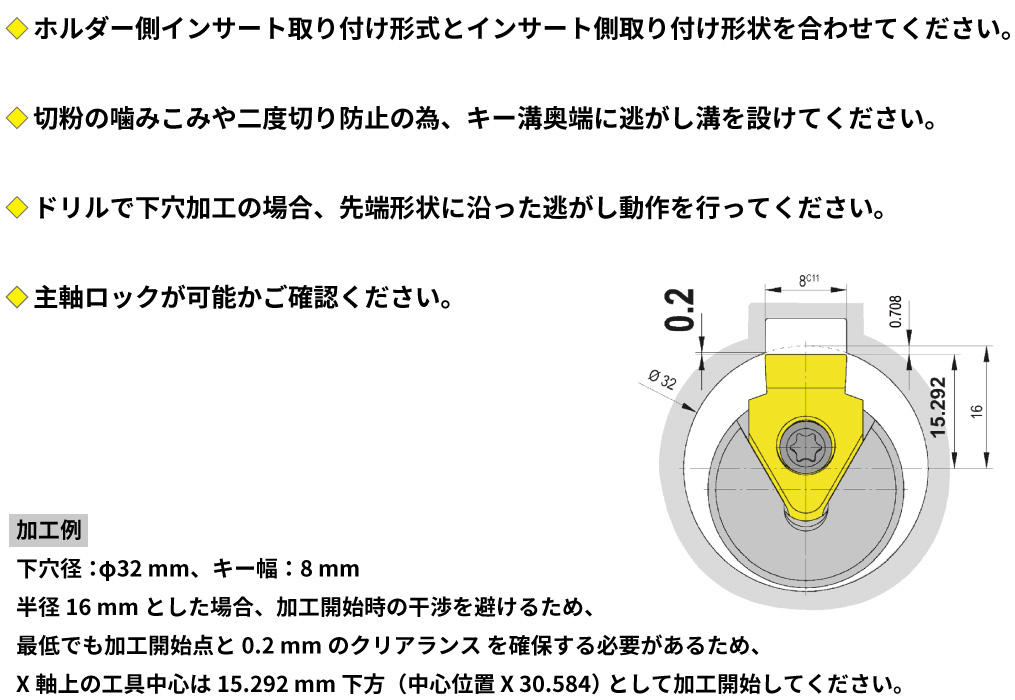

❚ キー溝ブローチング加工　注意事項





❚ 加工プログラム

メインプログラム（テキストファイル）

サブプログラム（テキストファイル）
