削レポ ｜ SUS304　六角ソケット　ブローチング加工

2021/09/21



❚ SUS304　六角ソケット　ブローチング加工

今回の削レポ（けずレポ）はブローチング工具で六角ソケット加工を行いました。
加工方法や注意点などをまとめてみました。ステンレス材で高精度な六角穴加工
が必要な方必見の内容になっています！旋盤で六角穴加工ができるというのも魅
力の１つでして、工程集約や生産性の向上にもなればと考えています。当六角穴
加工についてのオリジナル解説動画もございます。加工改善の参考にしていた
だければ幸いです。

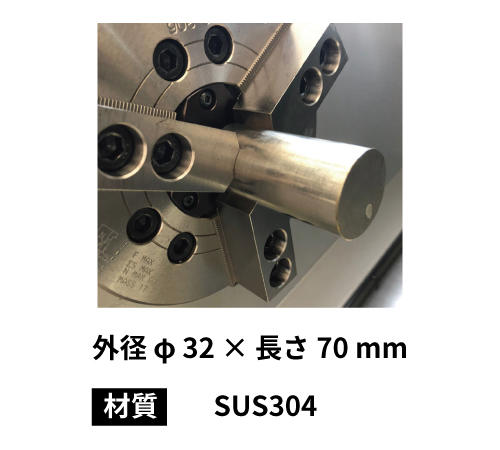

❚ 加工情報

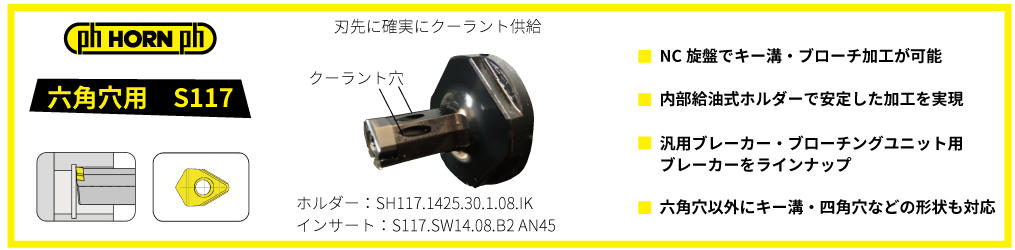

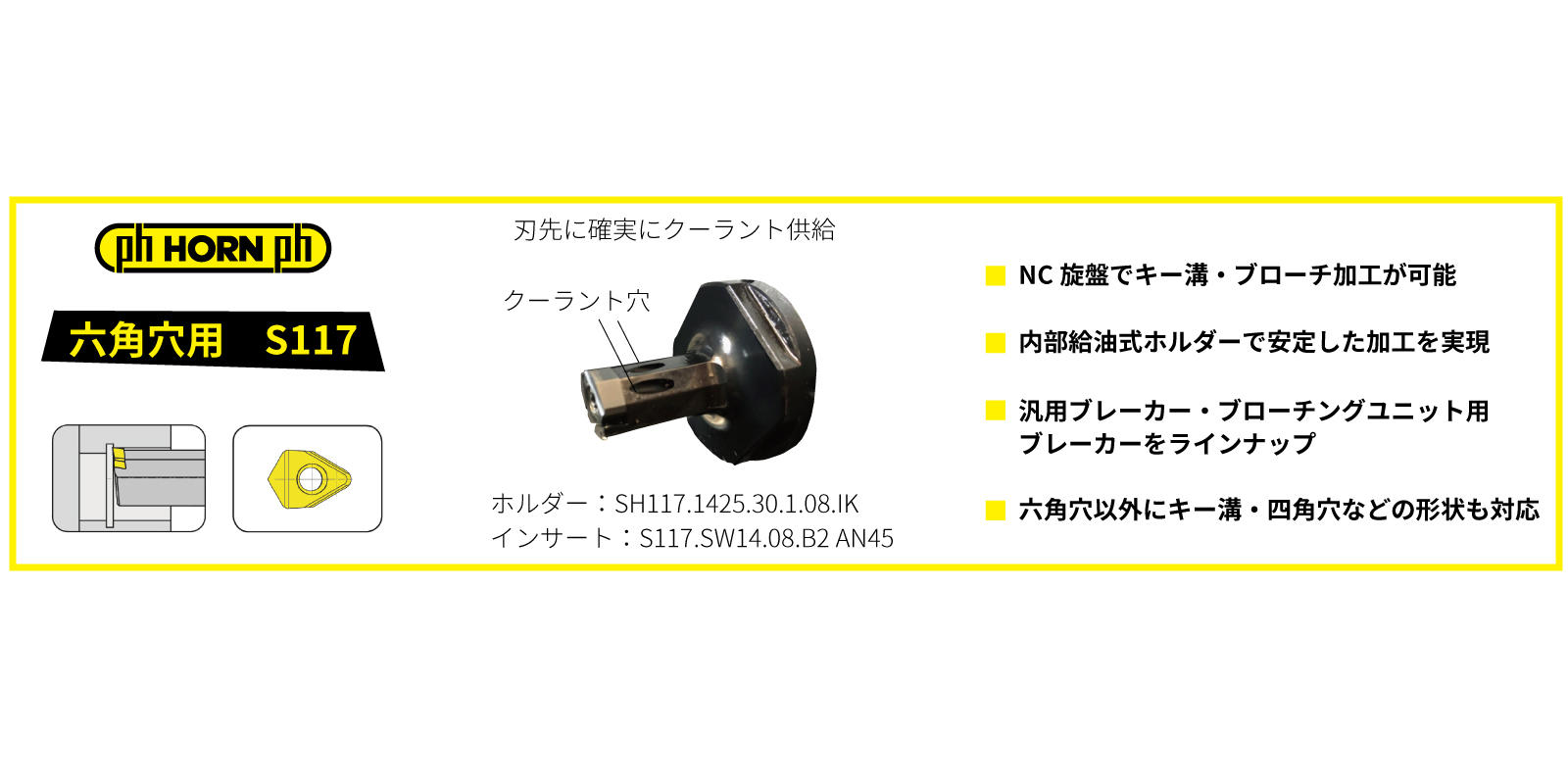

❚ 工具情報

HORN-tool.jpgng info
ブローチング工具　日本語カタログPDFは こちら

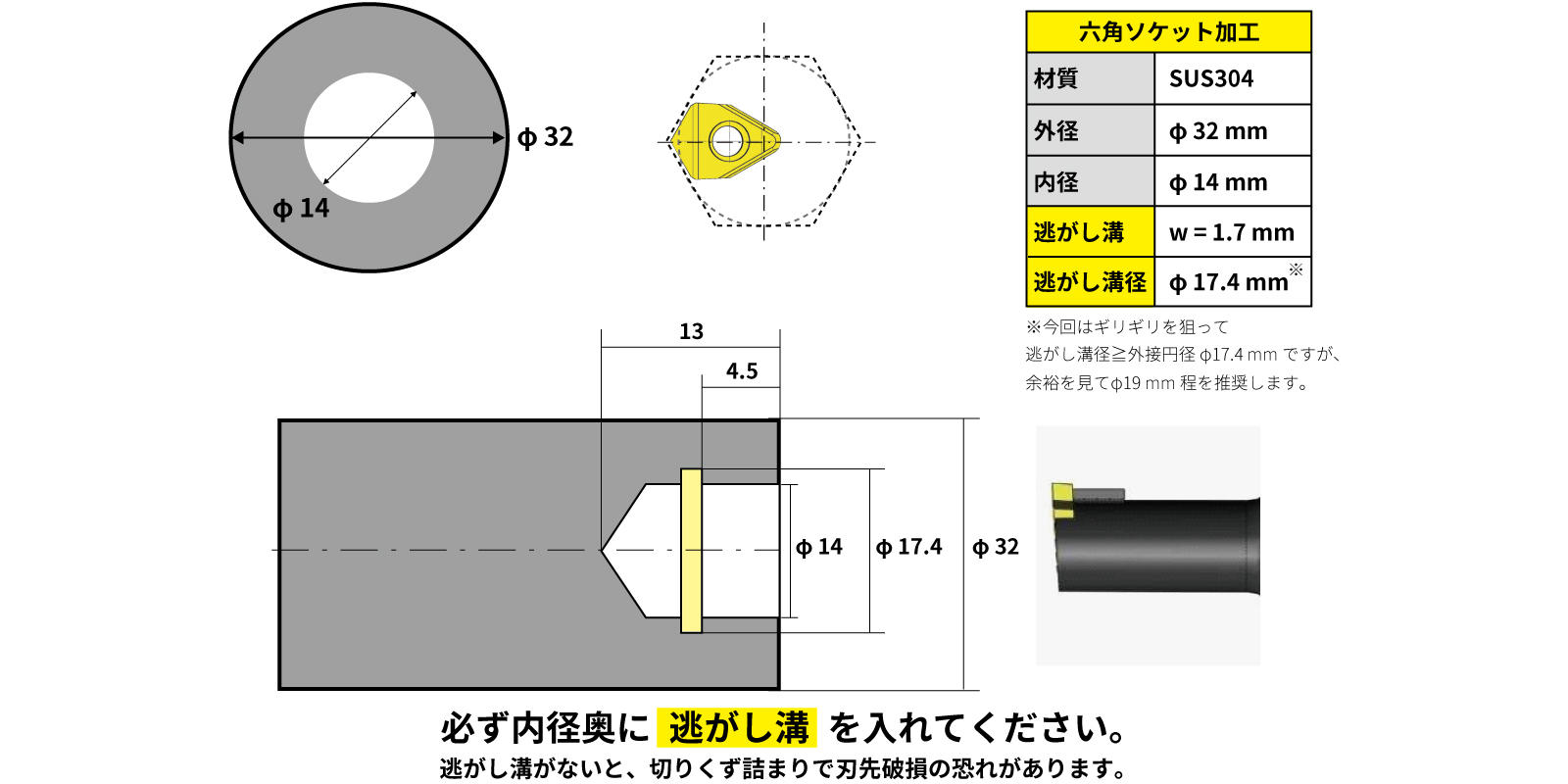

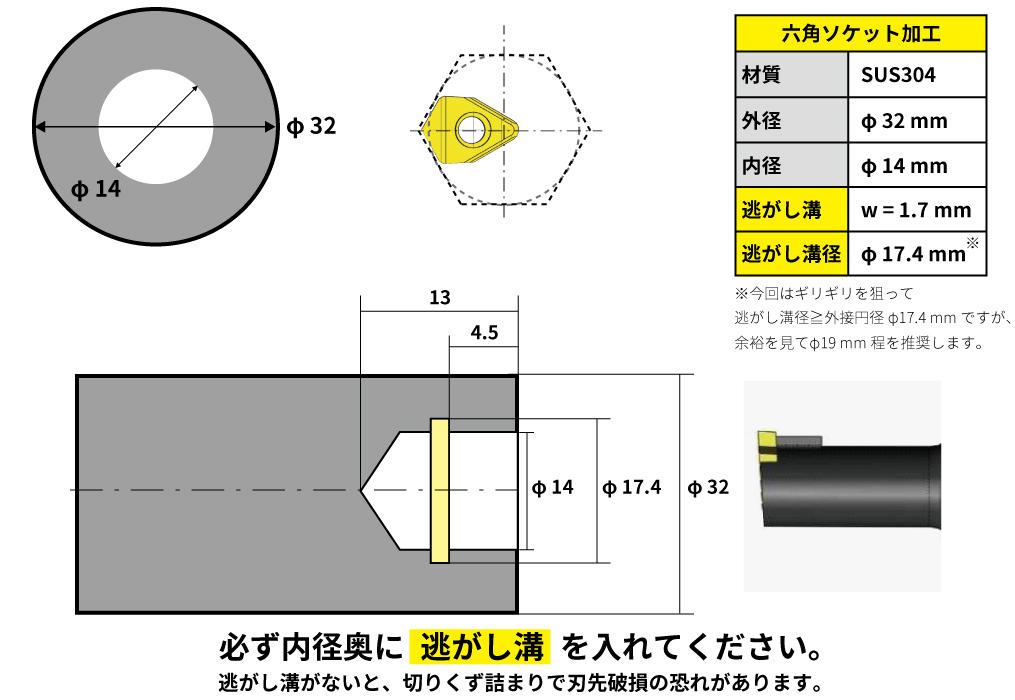

❚ 六角形状

hexagon-info.jpg info

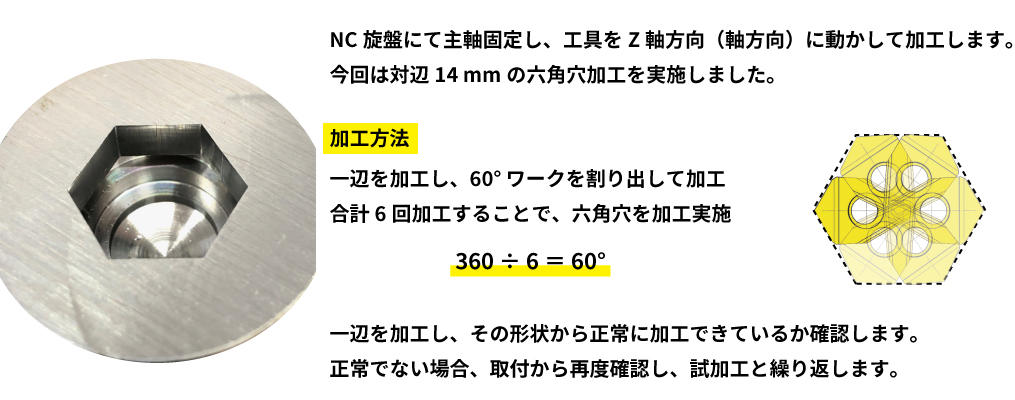

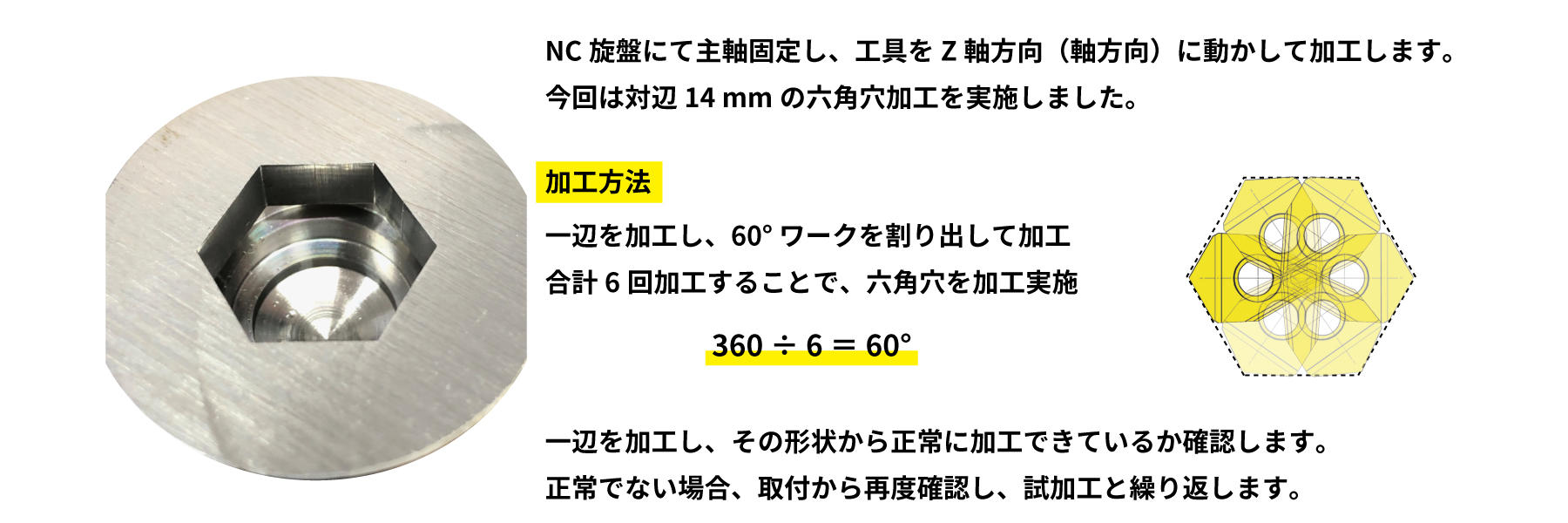

❚ 加工方法

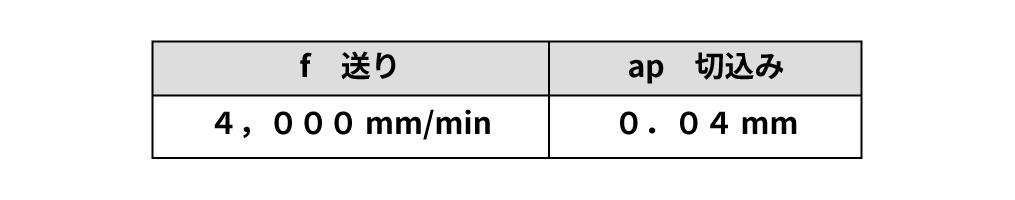

❚ 切削条件



❚ 加工プログラム

メインプログラム（テキストファイル）

サブプログラム（テキストファイル）

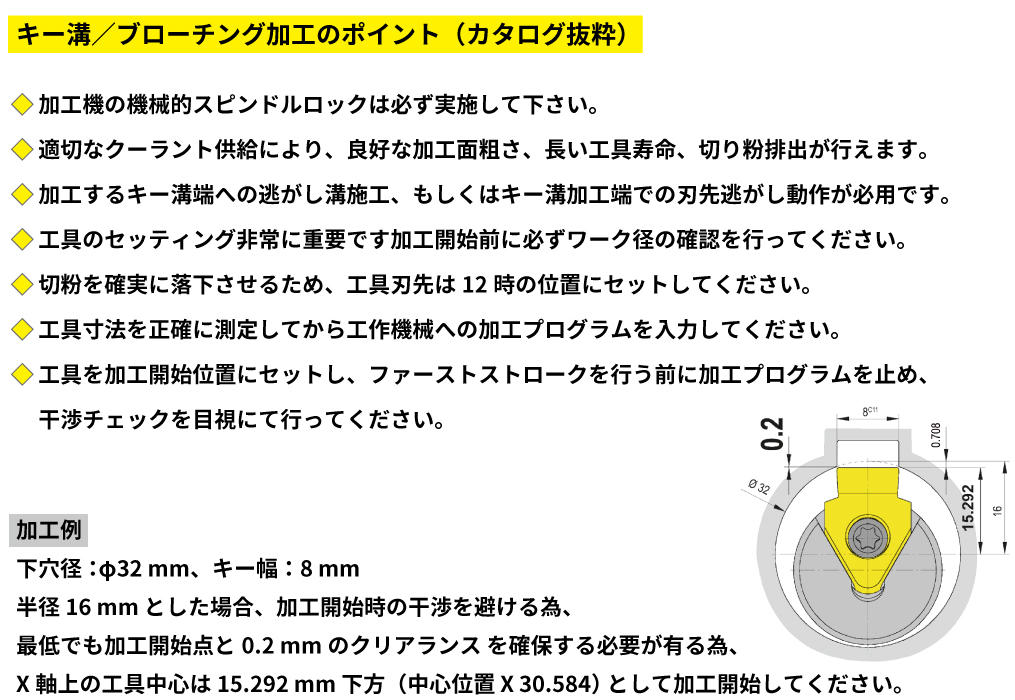

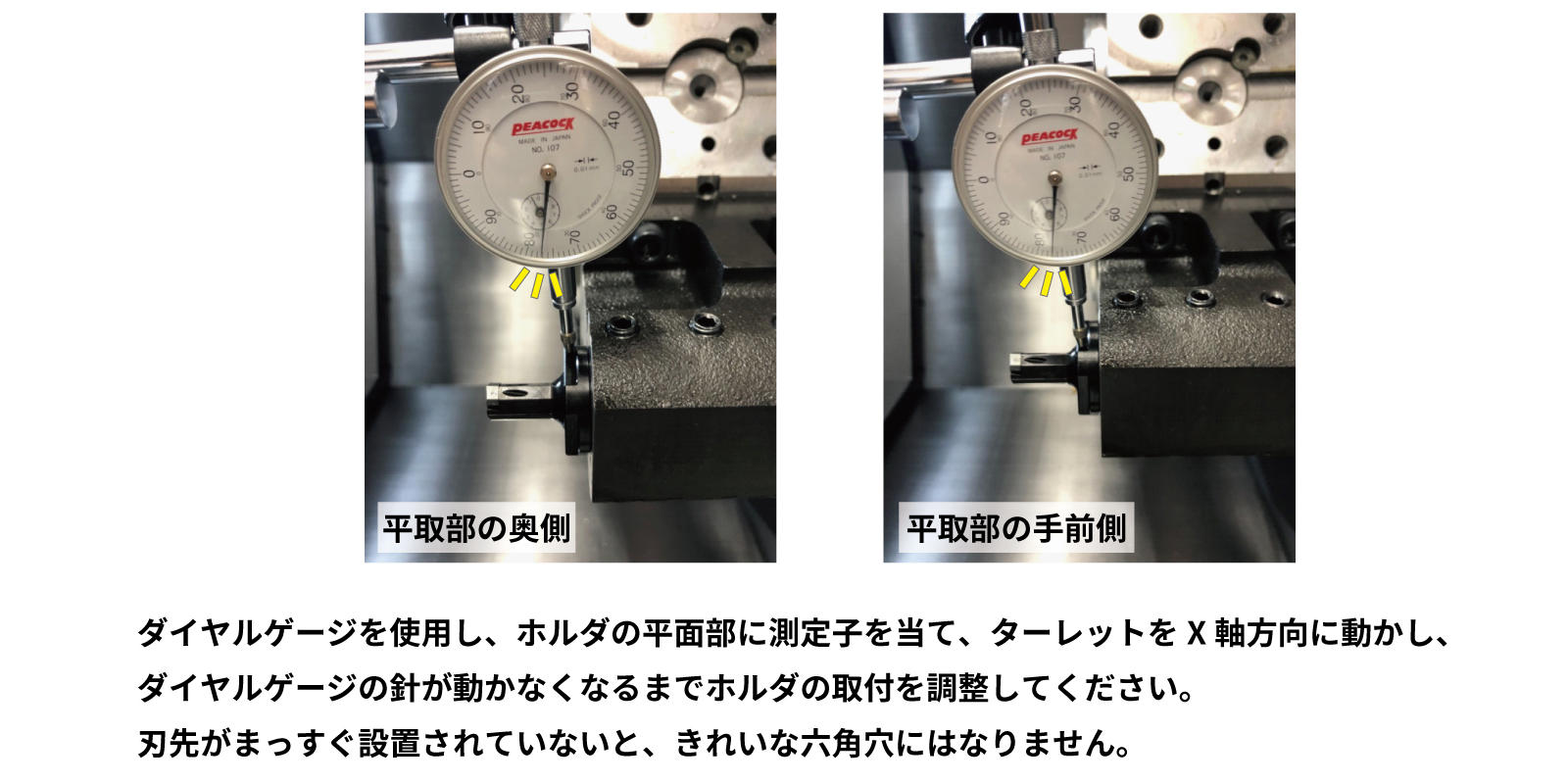

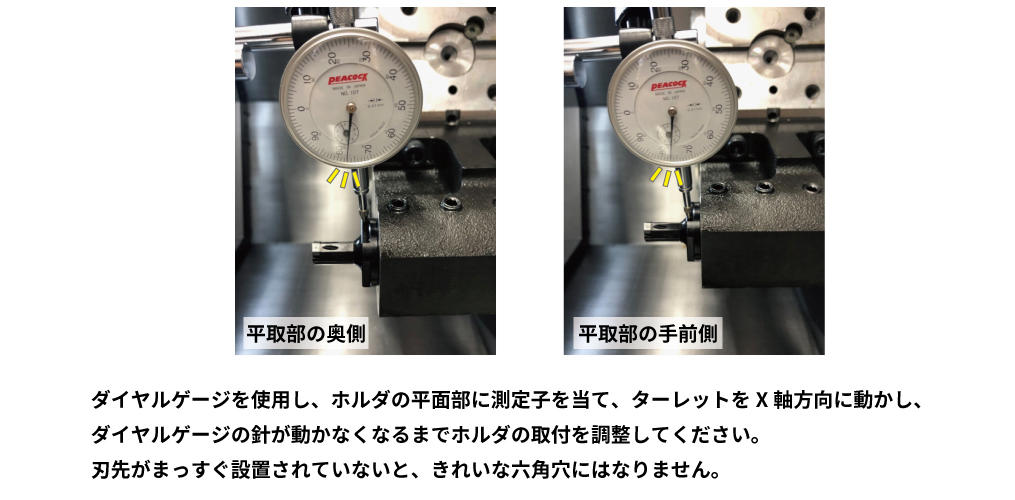

❚ 加工注意点１

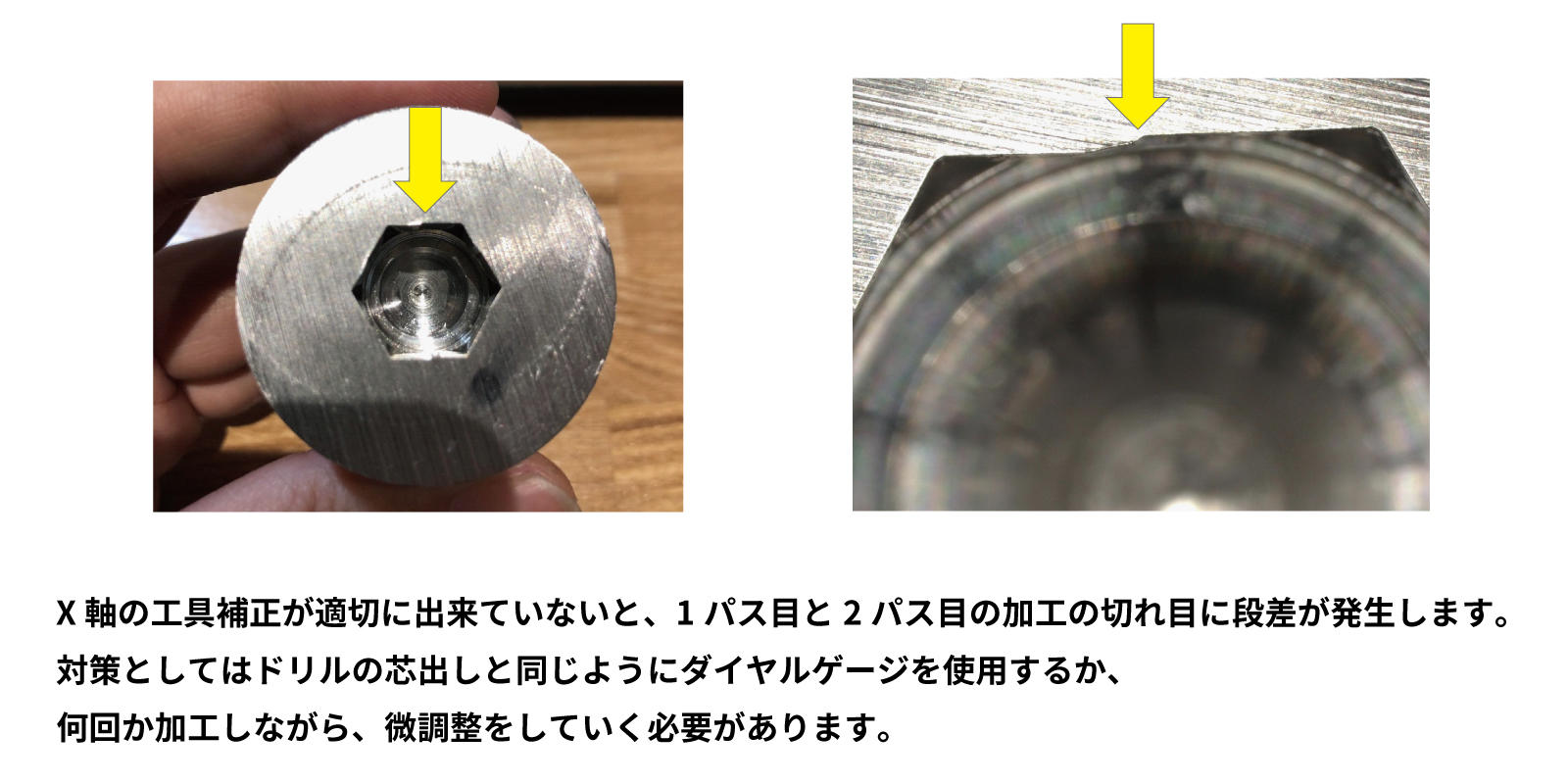

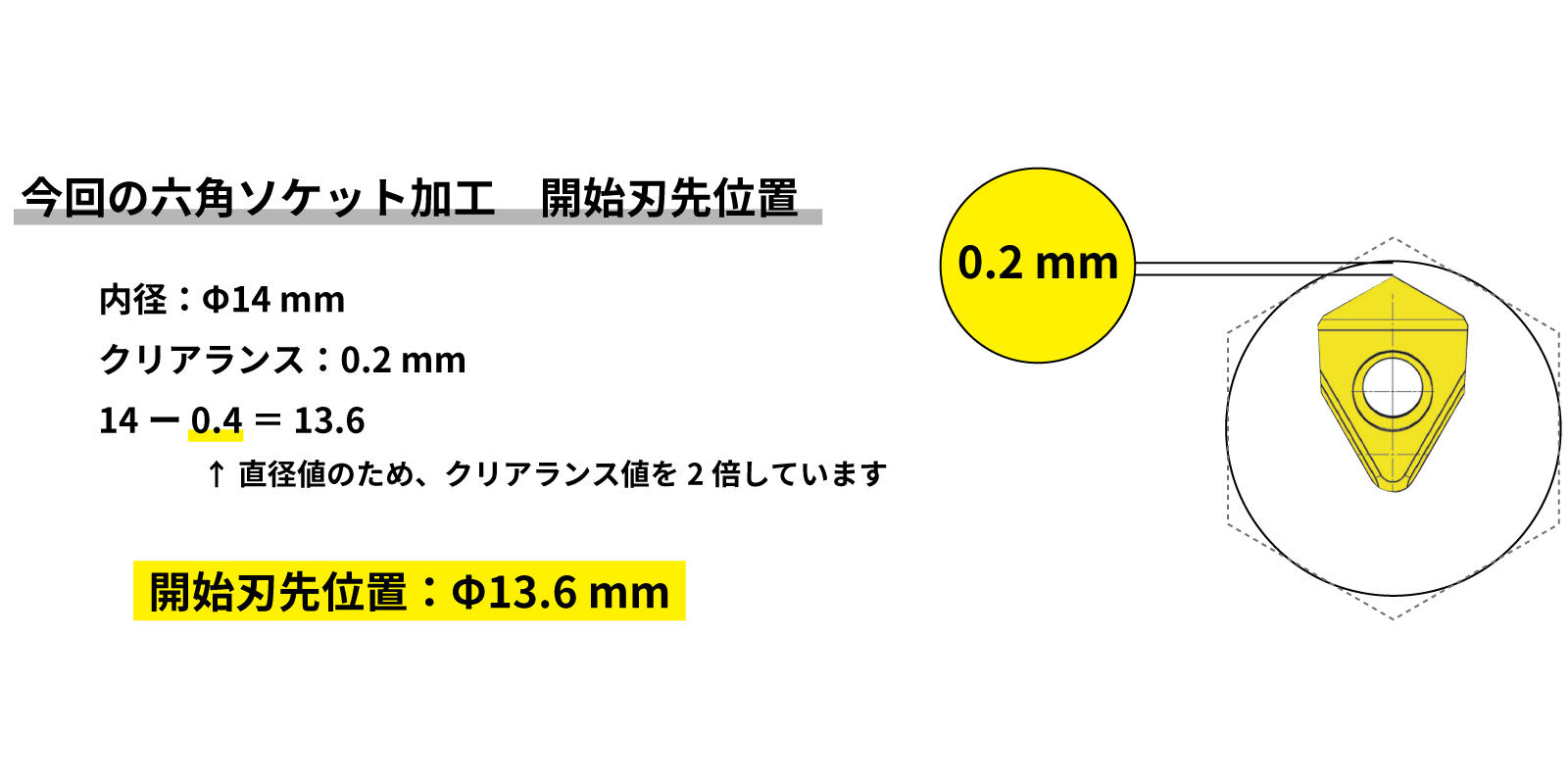

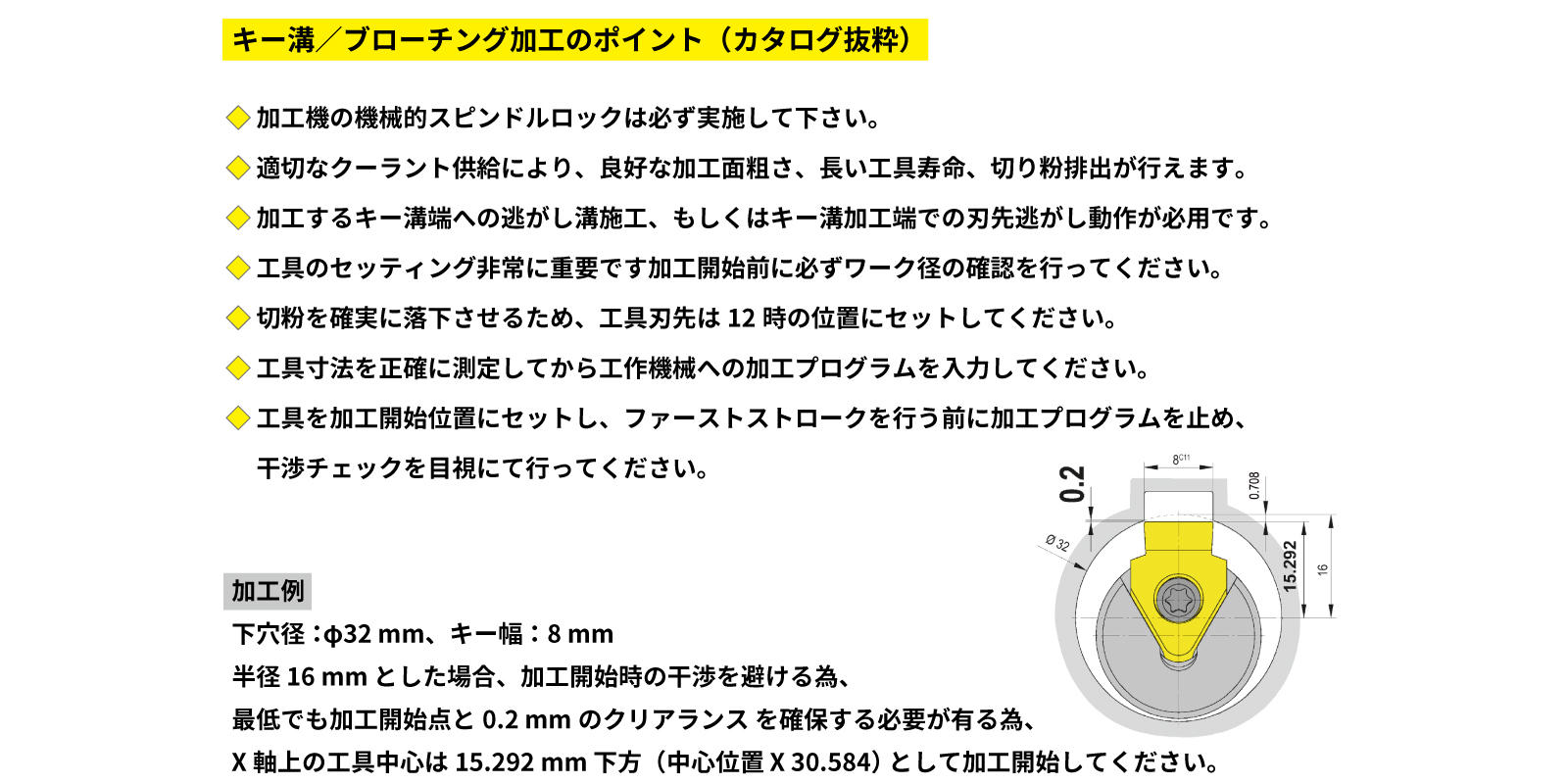

❚ 加工注意点２

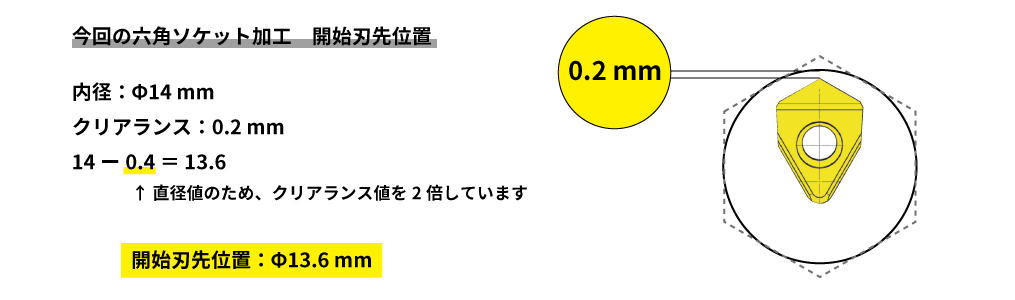

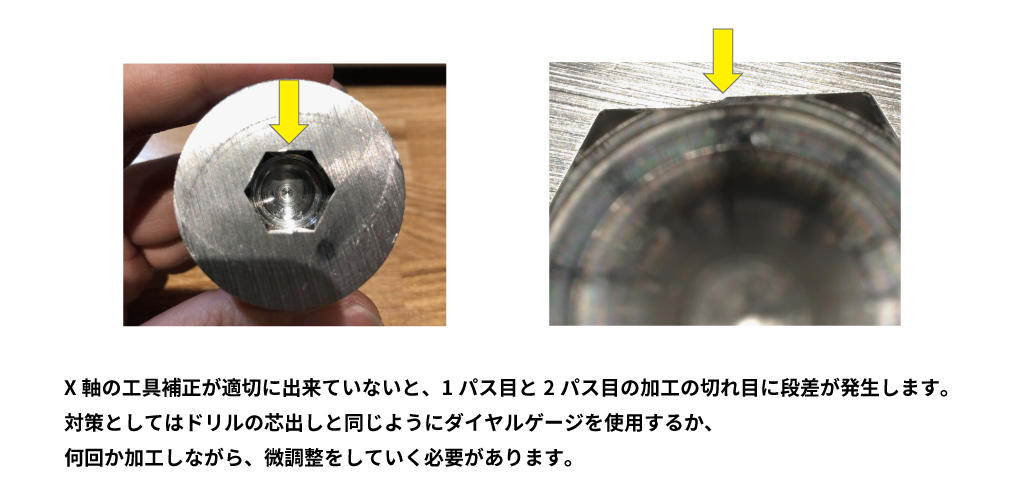

❚ 加工注意点３
