削レポ ｜ 真鍮　NC旋盤で外径六角・ポリゴン加工　

2022/03/30





❚ 真鍮　ポリゴン加工を実施しました

今回の削レポ（けずレポ）は真鍮のポリゴン加工を行いました。高能率で六角や四角など
の平面形状を加工する際に最適な加工法です。スパナをかけるワーク用によくお使いになる
加工だと思います。エンドミルなどの工具を用いる場合よりも、約７～８倍の加工効率で
平面を加工することが可能です。



❚ オリジナル動画　公開中

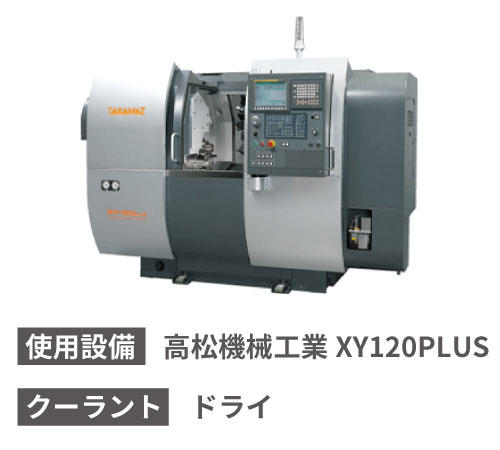

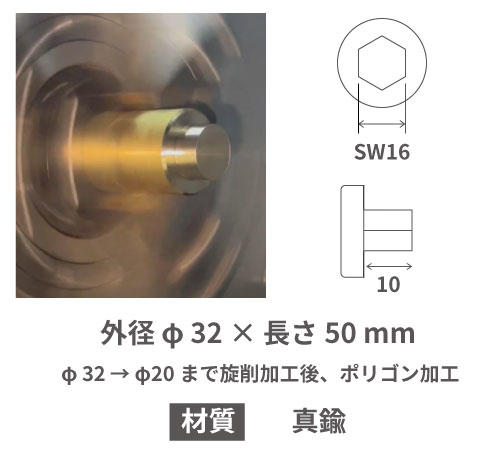

❚ 加工情報




machining-info(1).jpg machining-info(2).jpg

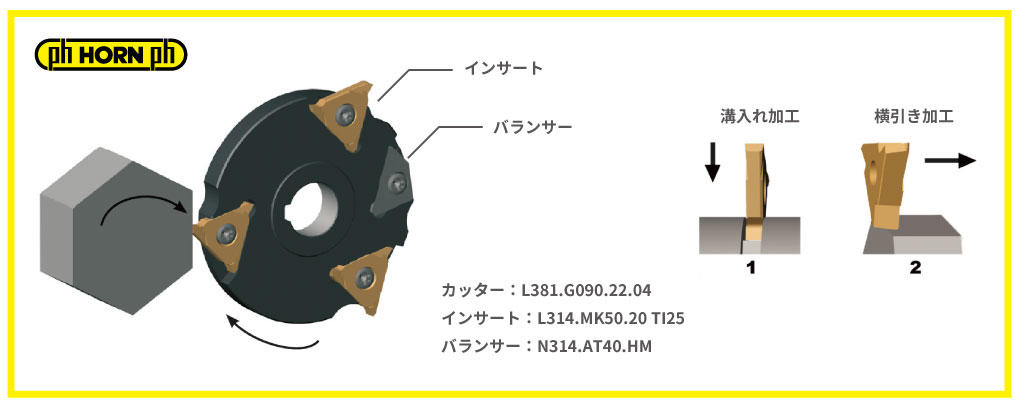

❚ 使用工具

ポリゴンカッター　日本語カタログPDFは こちら

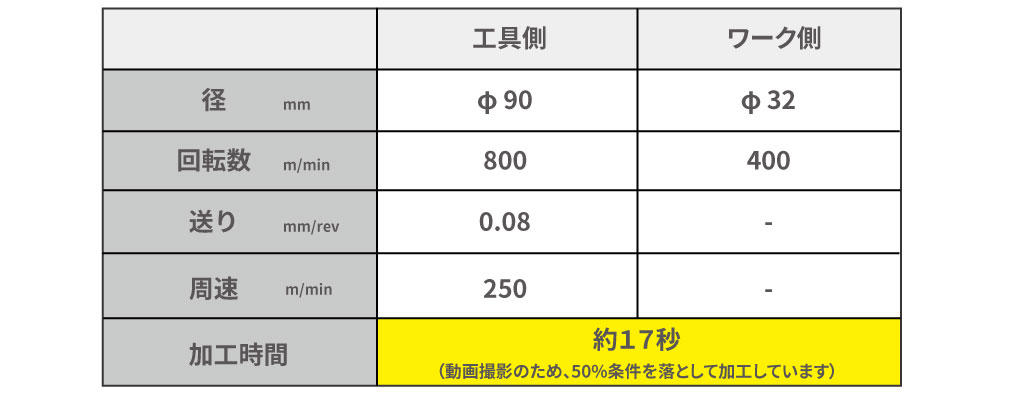

❚ 切削条件

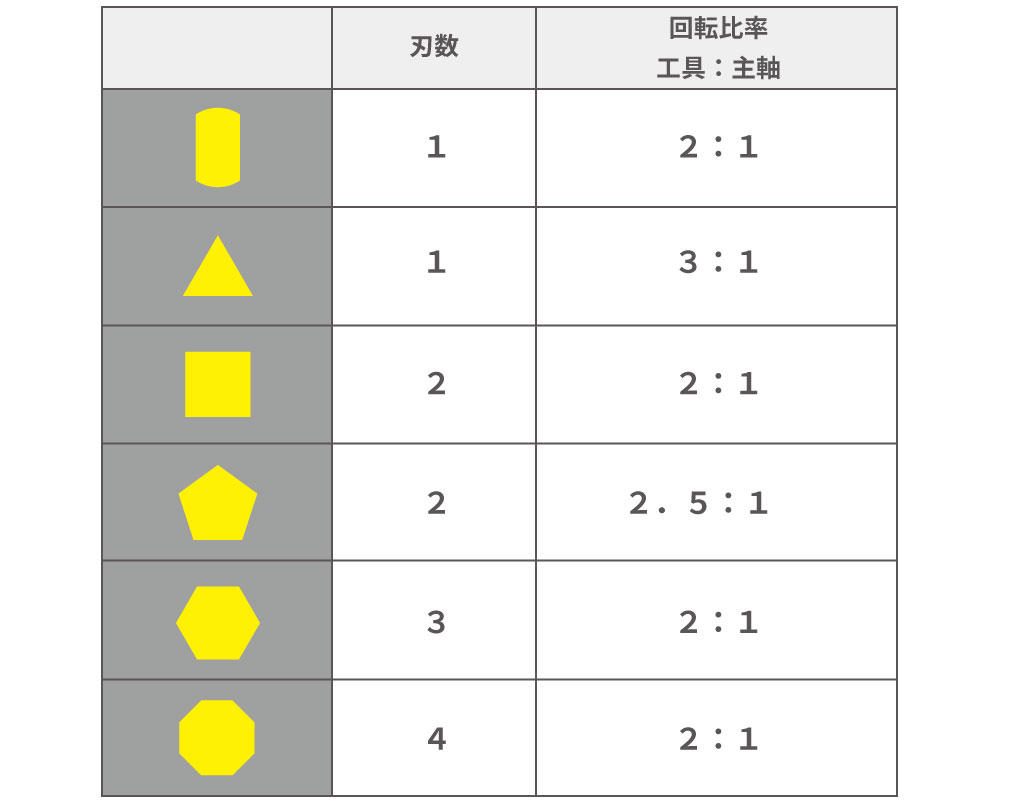

❚ ２面から８面の加工が可能

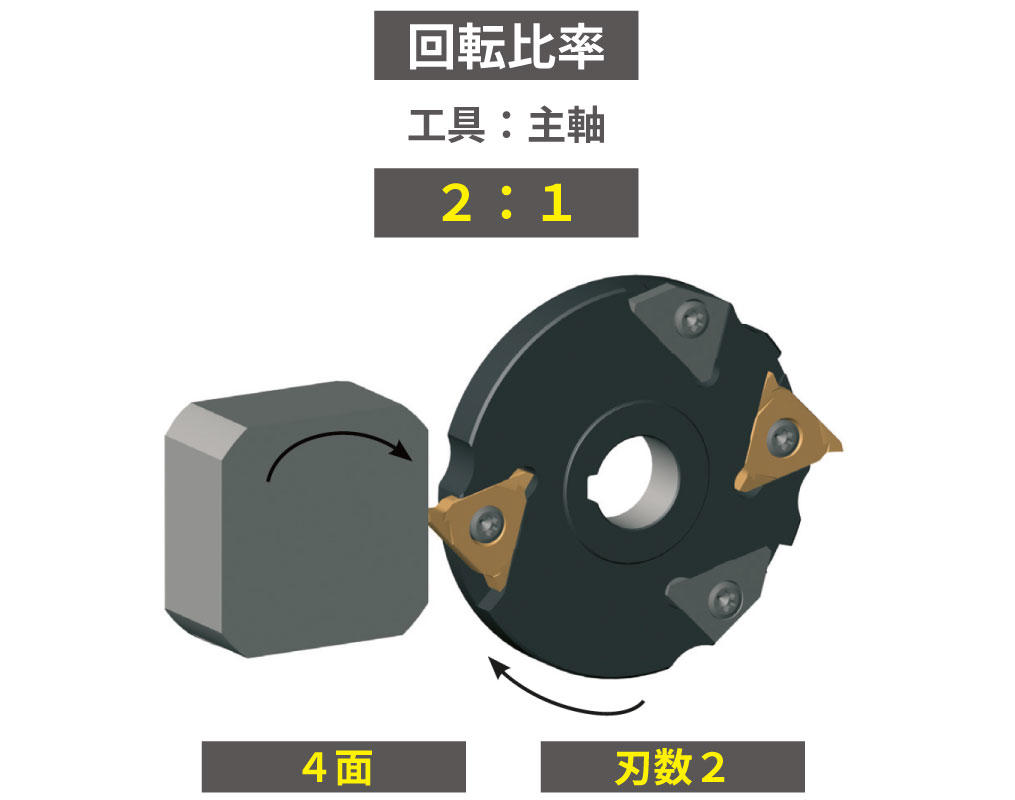

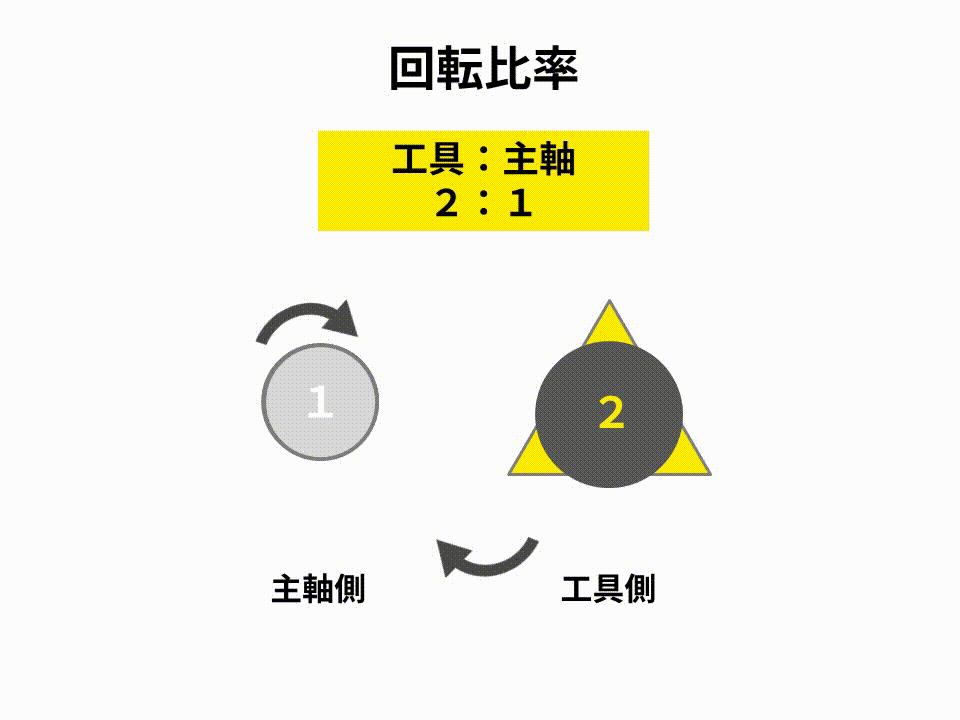

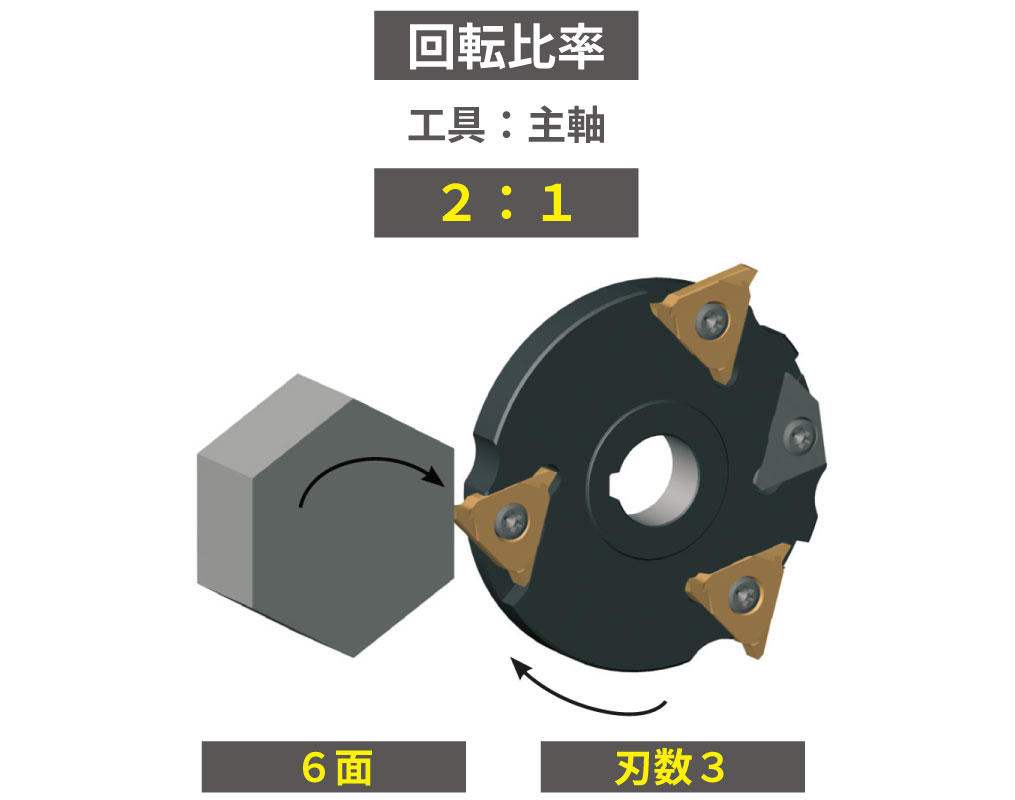

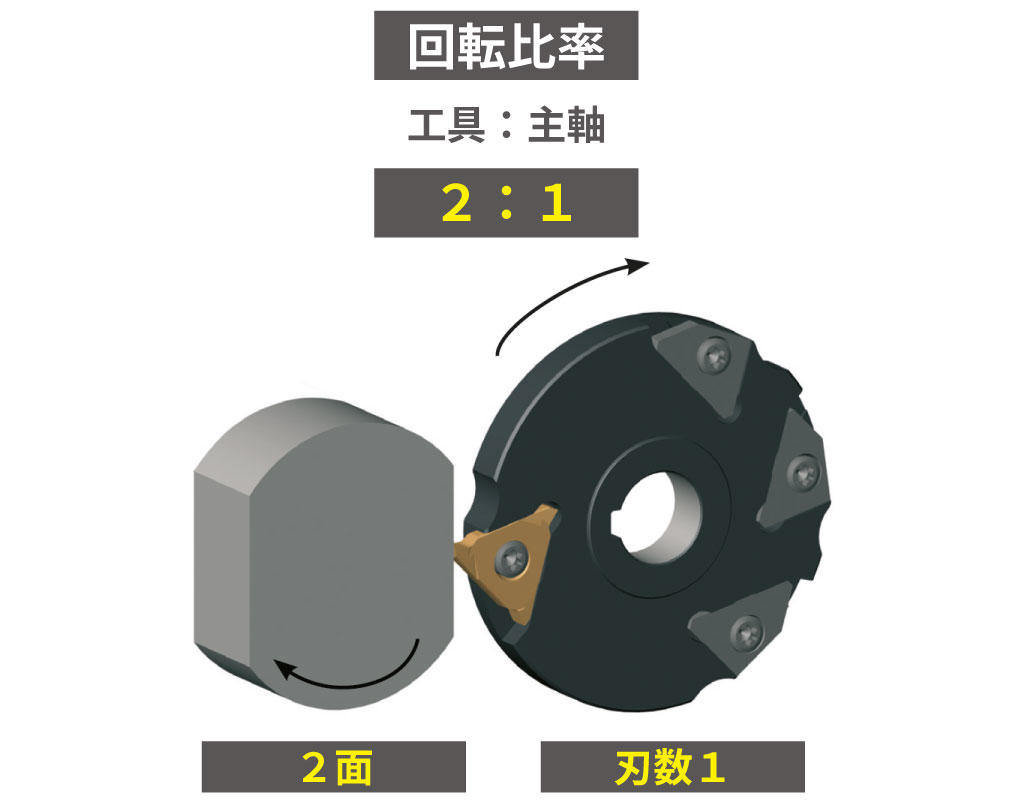

❚ ポリゴン加工イメージ

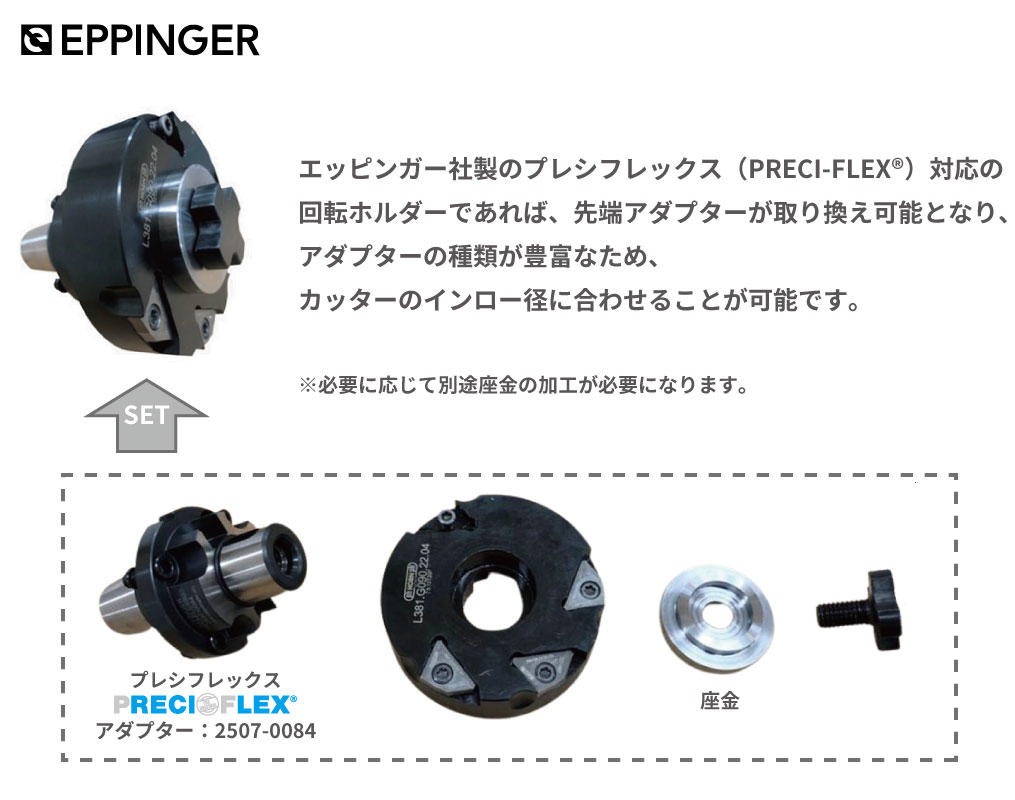

❚ エッピンガー社製アダプター






❚ 有償サンプル受付中

ポリゴンカッターにご興味いただきましたら、「有償サンプル」にてテストをしてみませんか？
テストのために機械を止めることができない等ございましたら、弊社刈谷テクニカルセンターで
オンラインテストカットも可能です。詳細は下記バナーよりご参照ください。











最後までお読みいただき、ありがとうございました。
次回の配信もどうぞ楽しみにお待ちください！
