削レポ ｜ ブローチングユニット　高能率キー溝加工

❚ ブローチングユニットとは

―　キー溝・スプライン加工の効率化を実現するユニット
―　高速加工が可能
―　中量・大量生産に最適

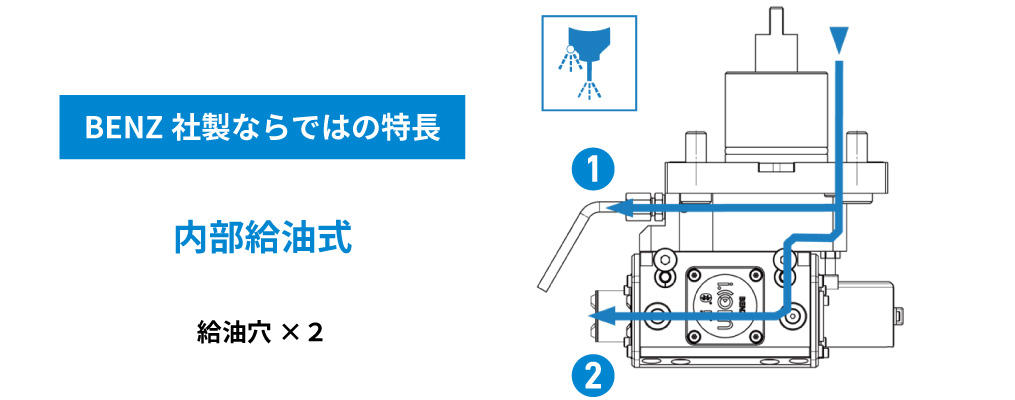

❚ 特長（旋盤用）










❚ 比較動画


※撮影の為、汎用ブローチングの刃先は F0 にて加工しています。

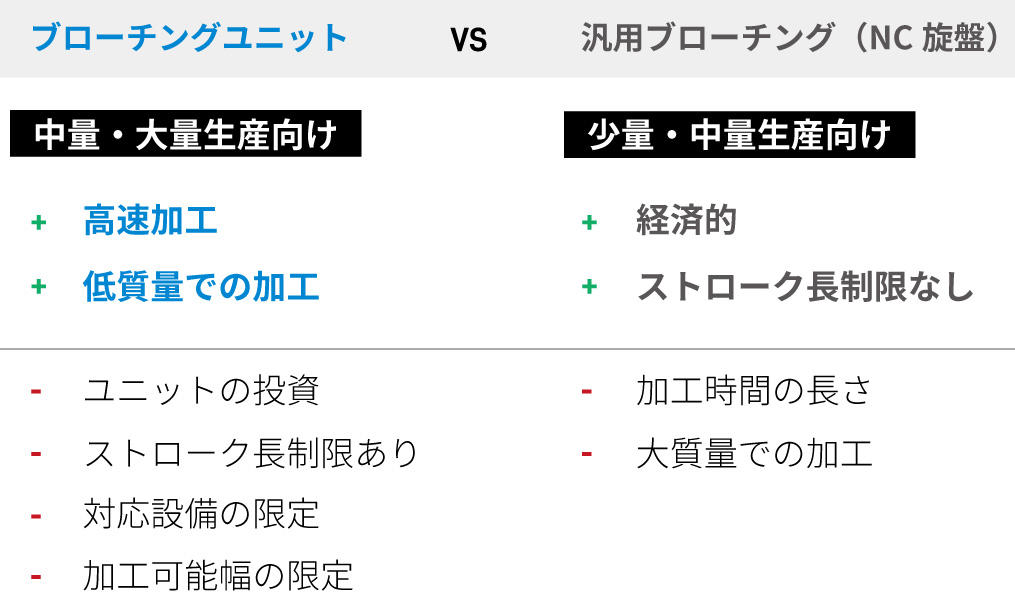

❚ プラス面／マイナス面






❚ 旋盤　ブローチングユニット加工動画

❚ 特長（マシニング用）






❚ マシニングセンタ　ユニットなし　加工動画

❚ HORNブローチング工具カタログ



※ブローチングユニットを使用の場合、ブローチングユニット専用のツールホルダーおよび刃先形状のインサート（型式　A1）をご選定いただく必要があります。

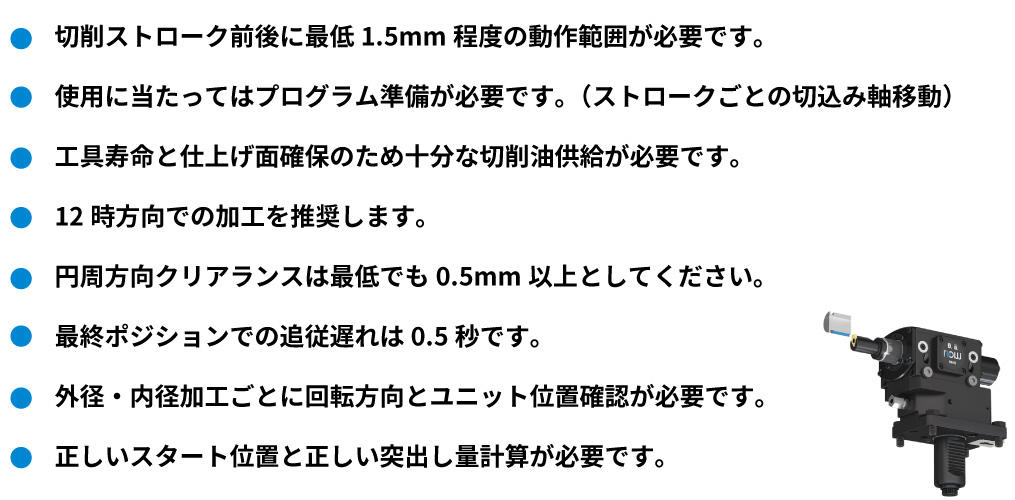

❚ ブローチングユニット　注意事項

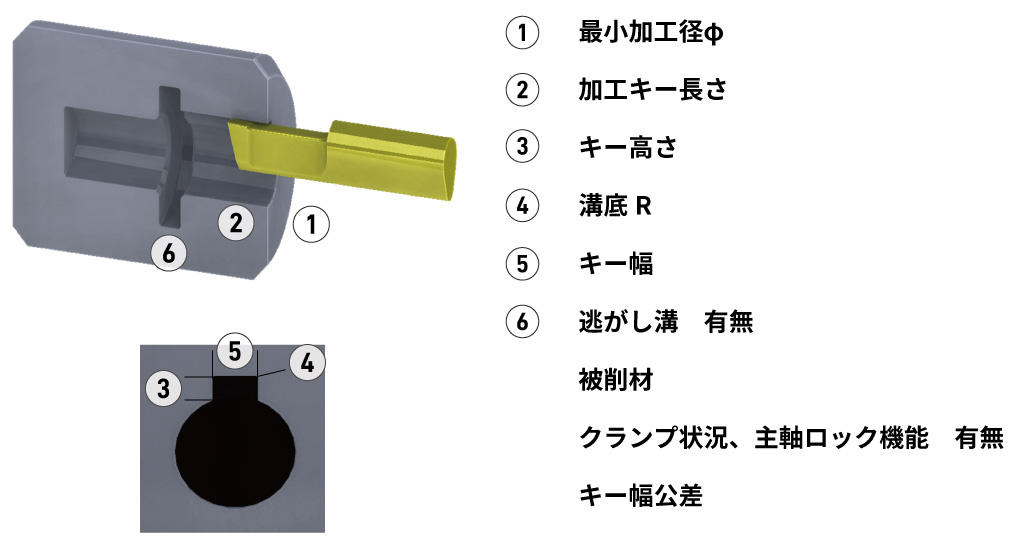

❚ キー溝ブローチング加工　確認事項






ブローチングユニット・キー溝加工についてお気軽にお問合せくださいませ。

弊社刈谷TCにて実際の加工をご覧いただくこと、デモ加工等も可能です。
