高能率キー溝加工！ブローチングユニットのご紹介

2026/01/06






❚ BENZ社製 ブローチングユニット紹介動画









❚ 高速加工用　ブローチングユニット

ブローチングユニットは、従来のキー溝加工をより高速で行うためのユニットです。
ミーリング軸の工具回転をZ軸の往復運動に変換することで、
従来のブローチング加工と比較して約7倍の速度で加工することが可能です。



BENZ製ブローチングユニットを用いた高能率キー溝・スプライン加工




弊社ではドイツ・BENZ社のブローチングユニットを取り扱っております。
旋盤用、マシニング用など様々なタイプのユニットをラインナップしております。

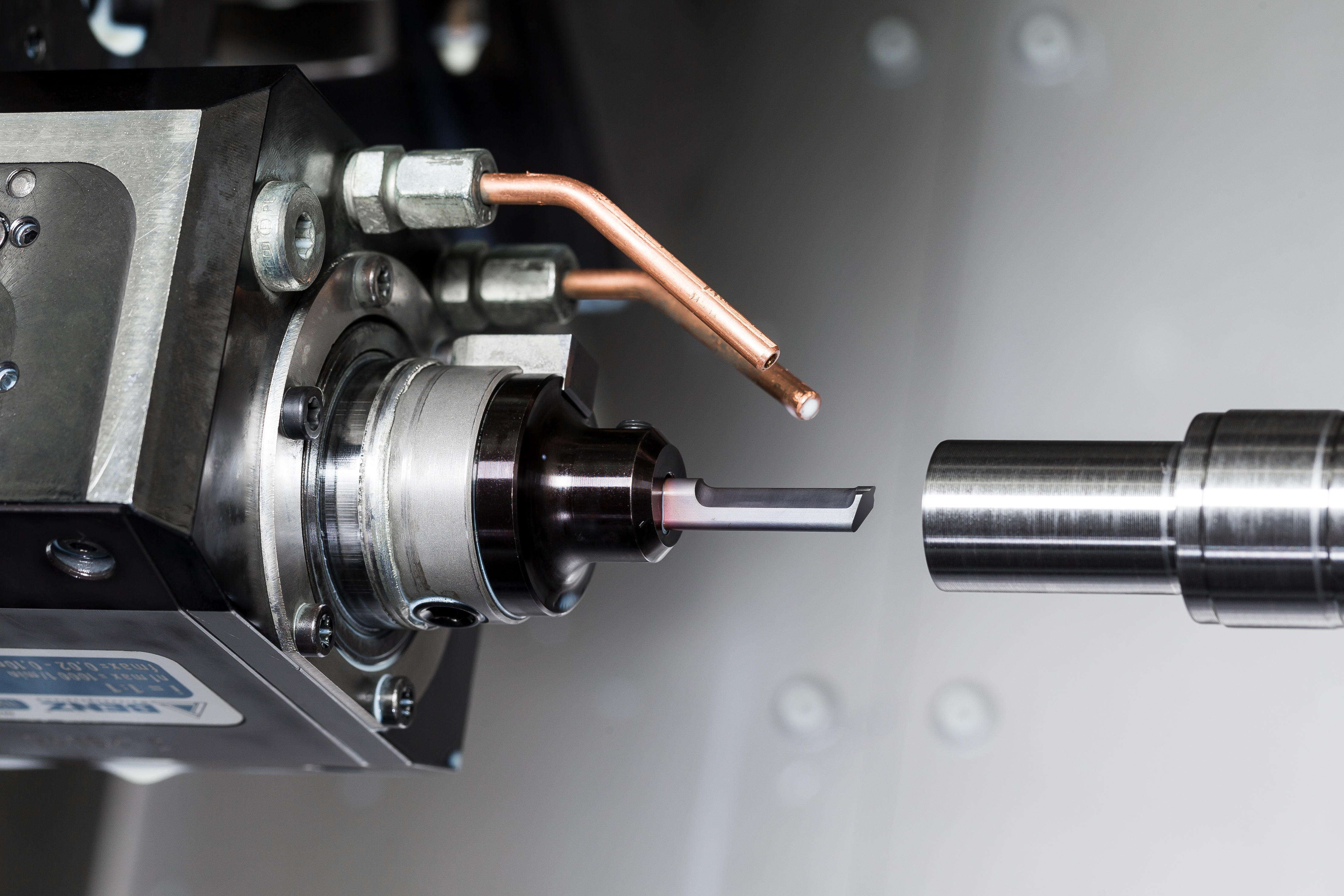

旋盤用　ブローチングユニット

merit_3
旋盤用ブローチングユニット　仕様
最高切込み回数 32mmストローク：1,500回/min（3,000 rpm時）
51mmストローク：1,000回/min（2,000 rpm時）
最大送り量（１ストローク当たり） 0.02～0.1 mm
有効ストローク長さ 32 mm / 51 mm
比率 2:1（２回転、１ストローク）



マシニングセンタ用　ブローチングユニット

merit_3


マシニングセンタ用ブローチングユニット　仕様
最高切込み回数 32mmストローク：1,500回/min（3,000 rpm時）
51mmストローク：1,000回/min（2,000 rpm時）
最大送り量（１ストローク当たり） 0.02～0.1 mm
有効ストローク長さ 32 mm / 51 mm
比率 1:1（１回転、１ストローク）



マシニングセンタ用　主軸への負荷を最小限にする機構搭載ツーリング　システムWAS

merit_3








❚ HORNのユニット用工具

HORNはブローチングユニットのインターフェースに合わせた専用ホルダーを各種ラインナップしております。
BENZ社以外のブローチングユニットにも対応しているのに加えて、ほとんどの標準インサートが使用可能です。
インサートのラインナップについては こちら でご紹介しております。

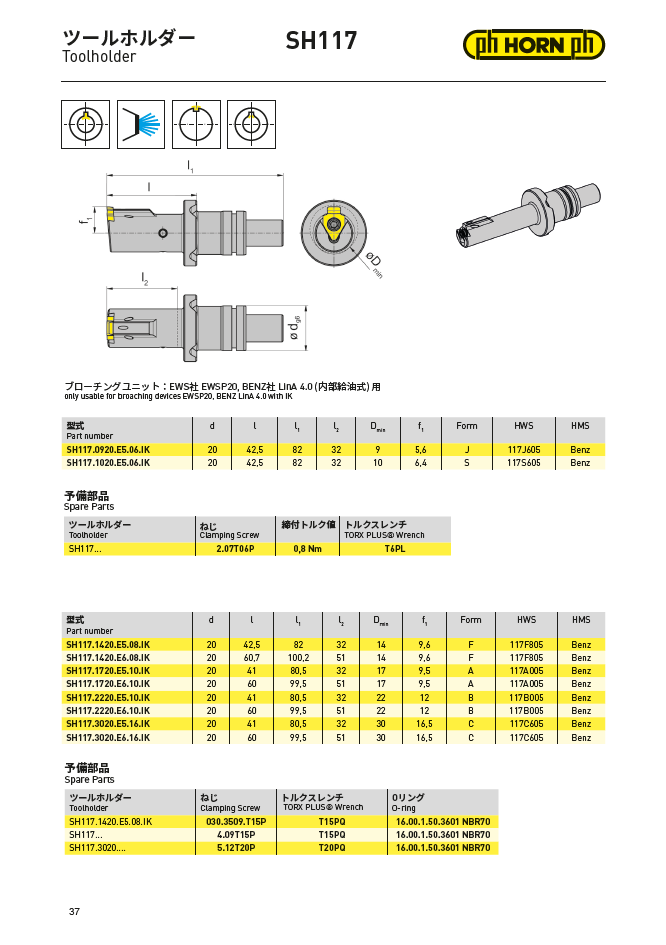

❚ BENZユニット用ブローチングホルダー
https://www.phhorn.jp/media/105117.png https://www.phhorn.jp/catalogues/media/7696cb03662dcb5abf8d7e0aa55f0cd6064d1757.png



❚ BENZユニット用ブローチングインサート

HORNのブローチングインサートには、ユニット用のAタイプ、汎用のBタイプと2種類の刃先形状がございます。
ブローチングユニットを使用される際は、型式末尾が「A1」もしくは「A2」のものをご選定ください。
ご不明な点があればお気軽に株式会社IZUSHIまでお問い合わせください。

例：S117.0200.01.06.A1

https://www.phhorn.jp/media/d59f6f84fdd02e0ab6754071fd765ac49c19be77.jpg
