削レポ ｜ S45C　内径ねじ切り加工　ブレーカー有無加工比較

❚ 内径ねじ切り加工　ブレーカー有無　切りくず・加工面比較を行いました！

今回の削レポ（けずレポ）はミニシリーズで内径ねじ切り加工を行い、「ブレーカーあり」と「ブレーカーなし」を
加工比較してみました。被削材はS45C、ともにHORN社のシステム111 インサートを使用しました。ブレーカー付き
インサートは2019年から新製品化していましたが、当時はシステム108、114 のみでの展開でした。今年から新たに
システム111、116が追加されました。ブレーカー有無によって "切りくず排出" がどのように変化するかに注目して
ください。

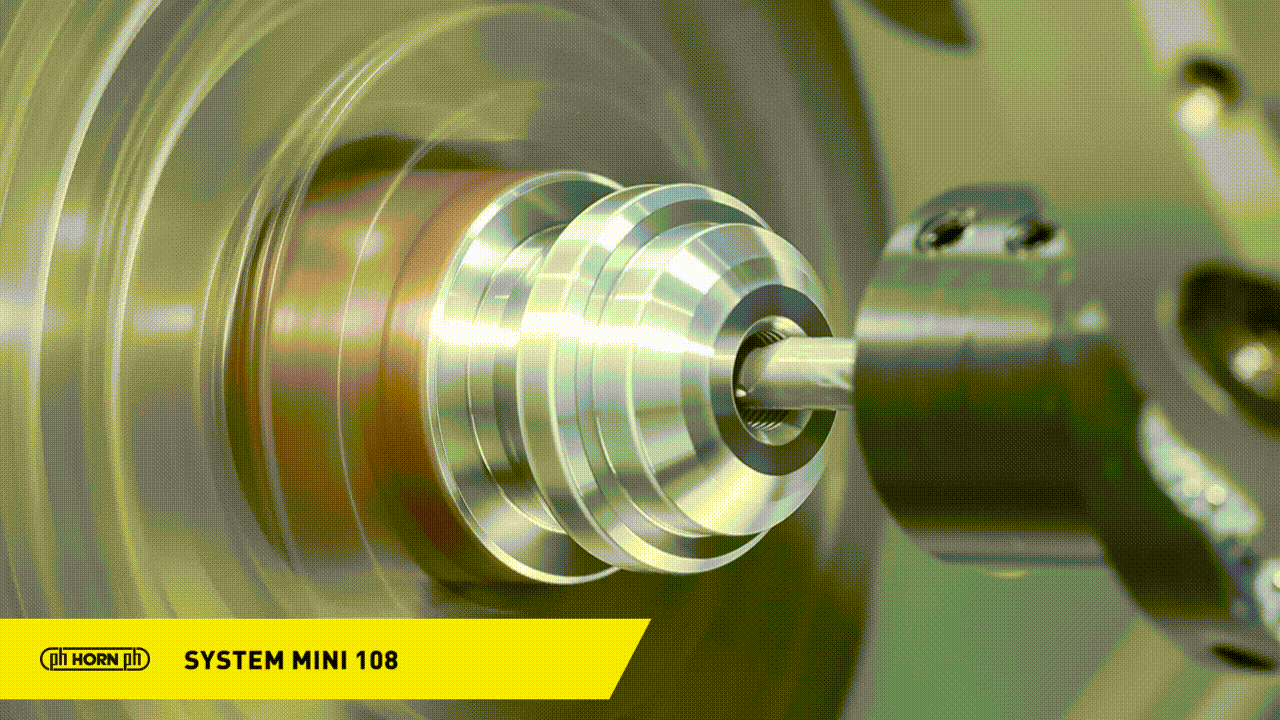

さらに、当加工内容について弊社オリジナルインタビュー動画を作成しました！高剛性クランプのミニの特長をはじめ、
刈谷テクニカルセンターでの実演加工では、切りくず分断の違いが一目瞭然です！




❚ 加工情報

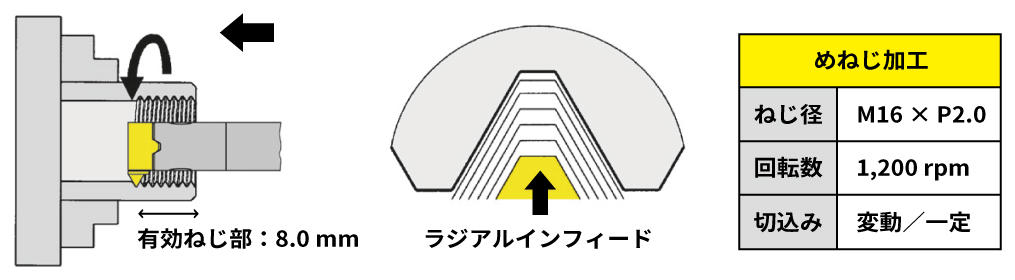

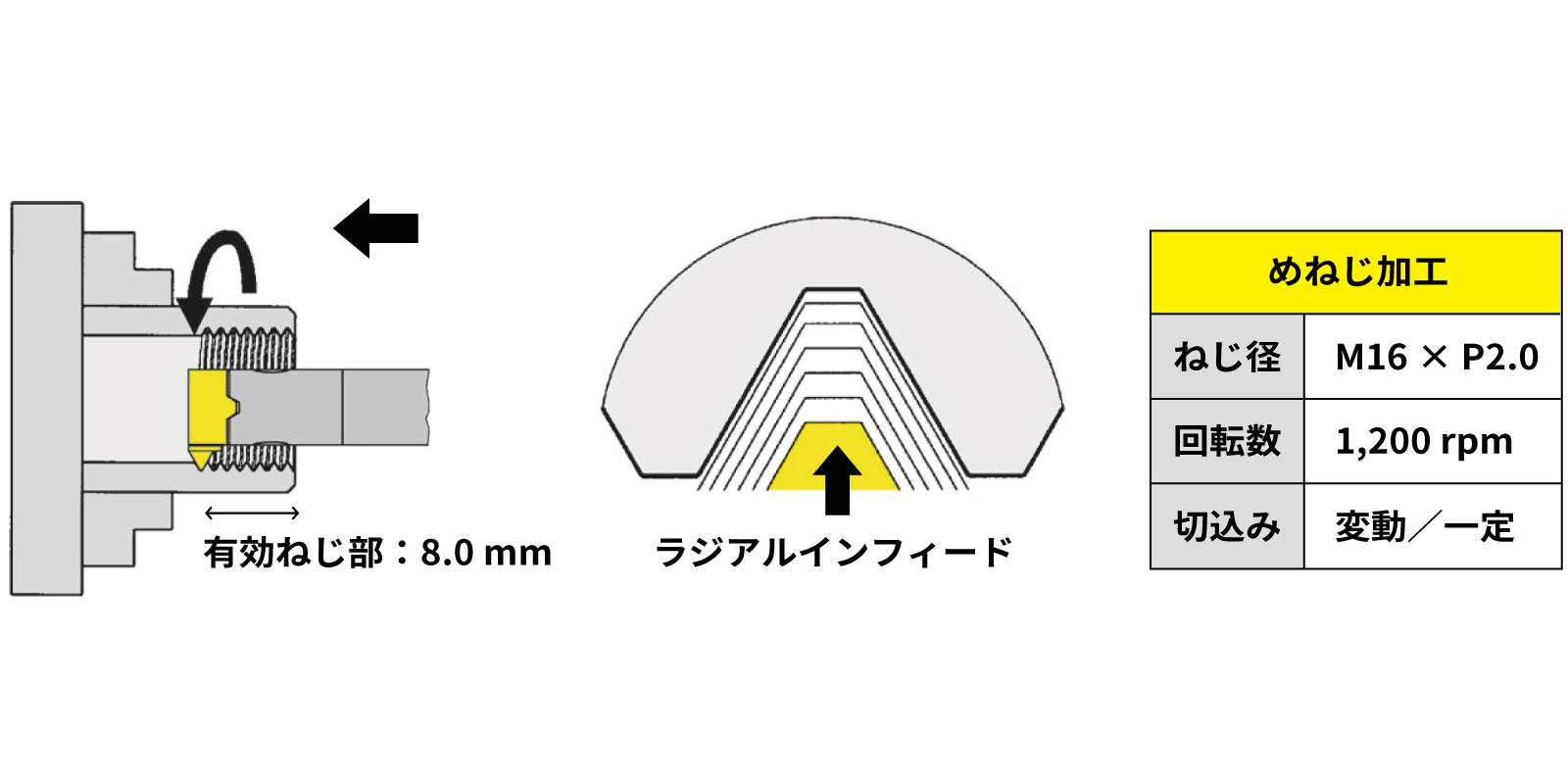

❚ めねじ加工情報

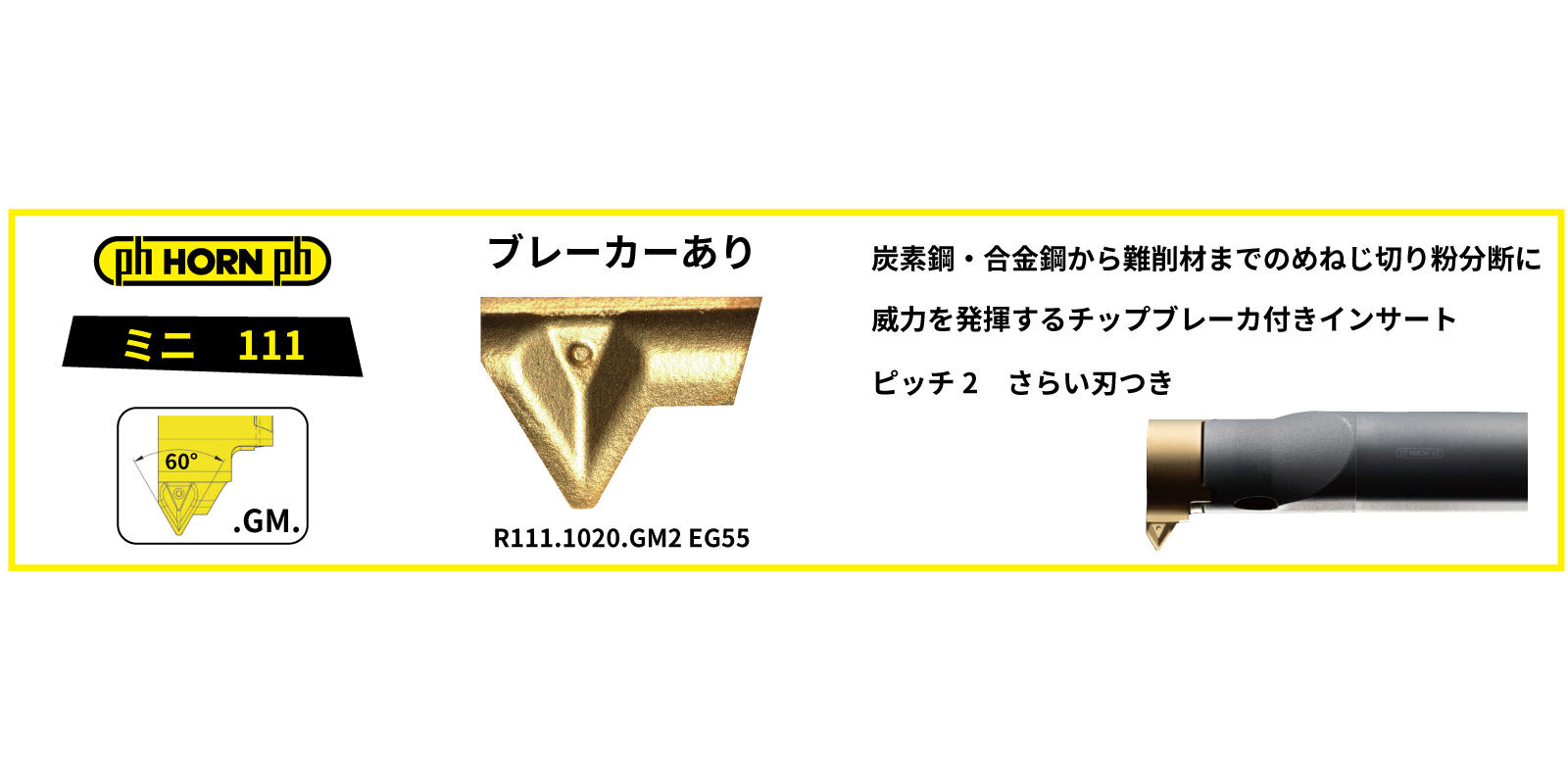

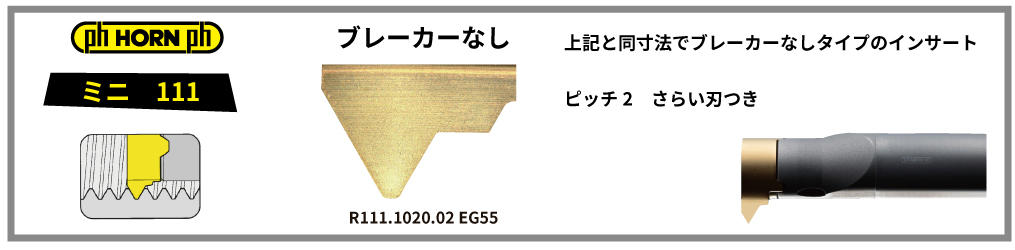

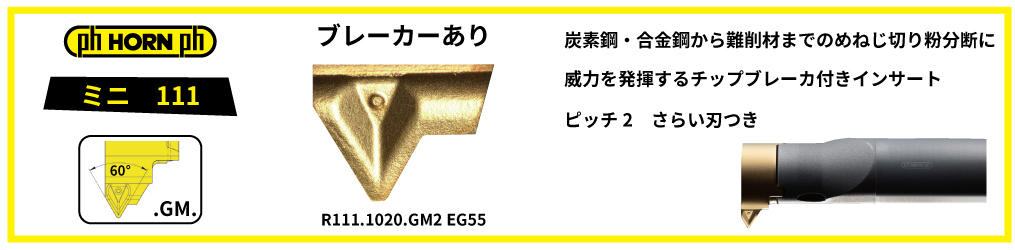

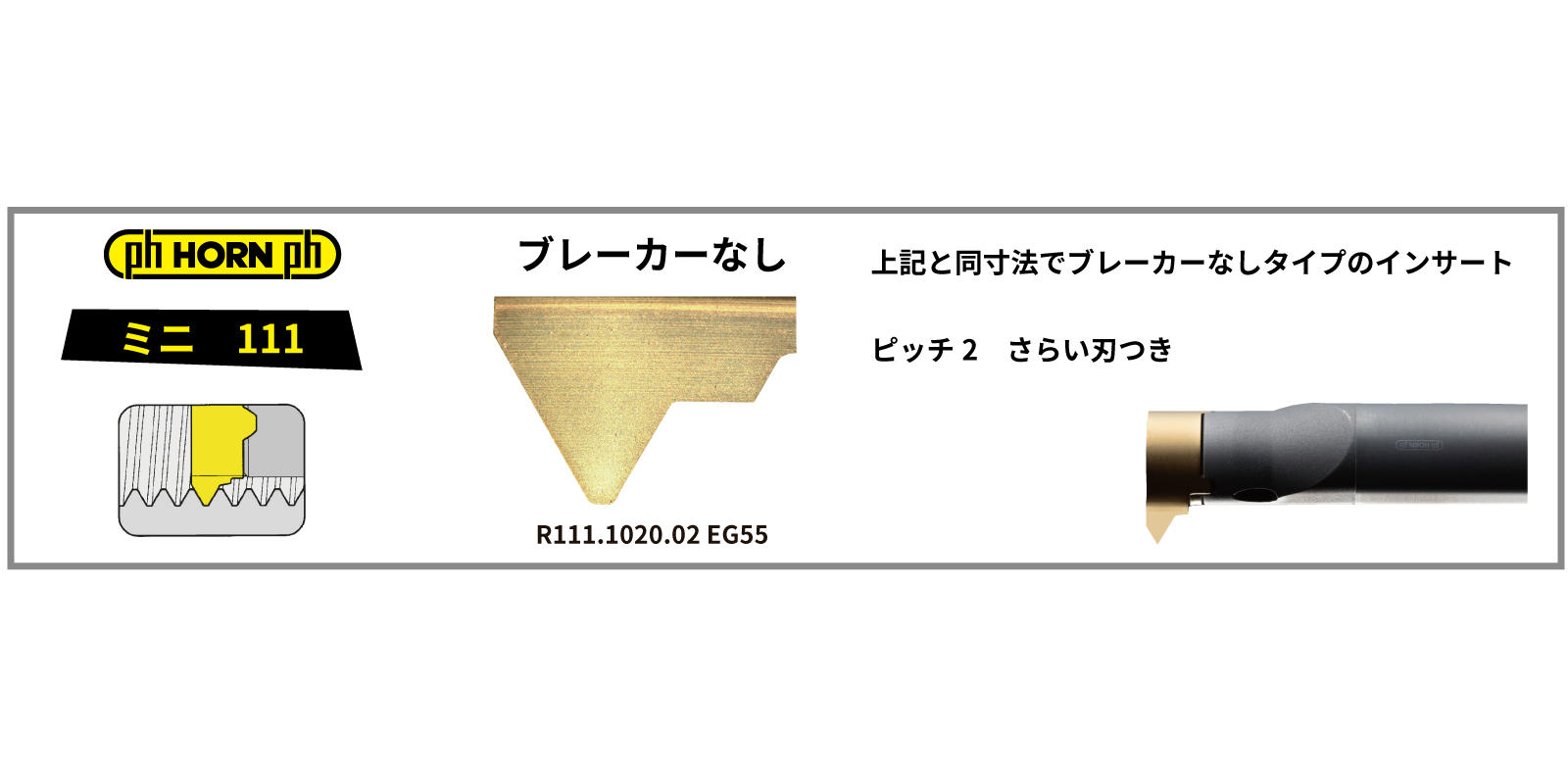

❚ HORN使用工具


新製品　ブレーカー付きねじ切り用工具の詳細は こちら



日本語カタログ 小径溝入れ加工用工具 Bチャプターに当工具システムが記載されています。
カタログPDFは こちら

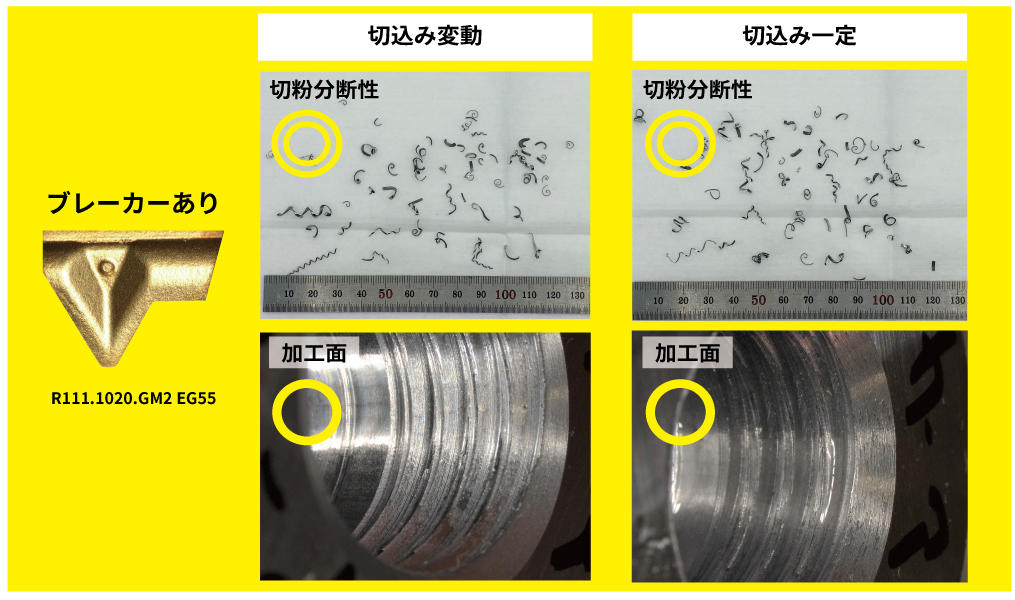

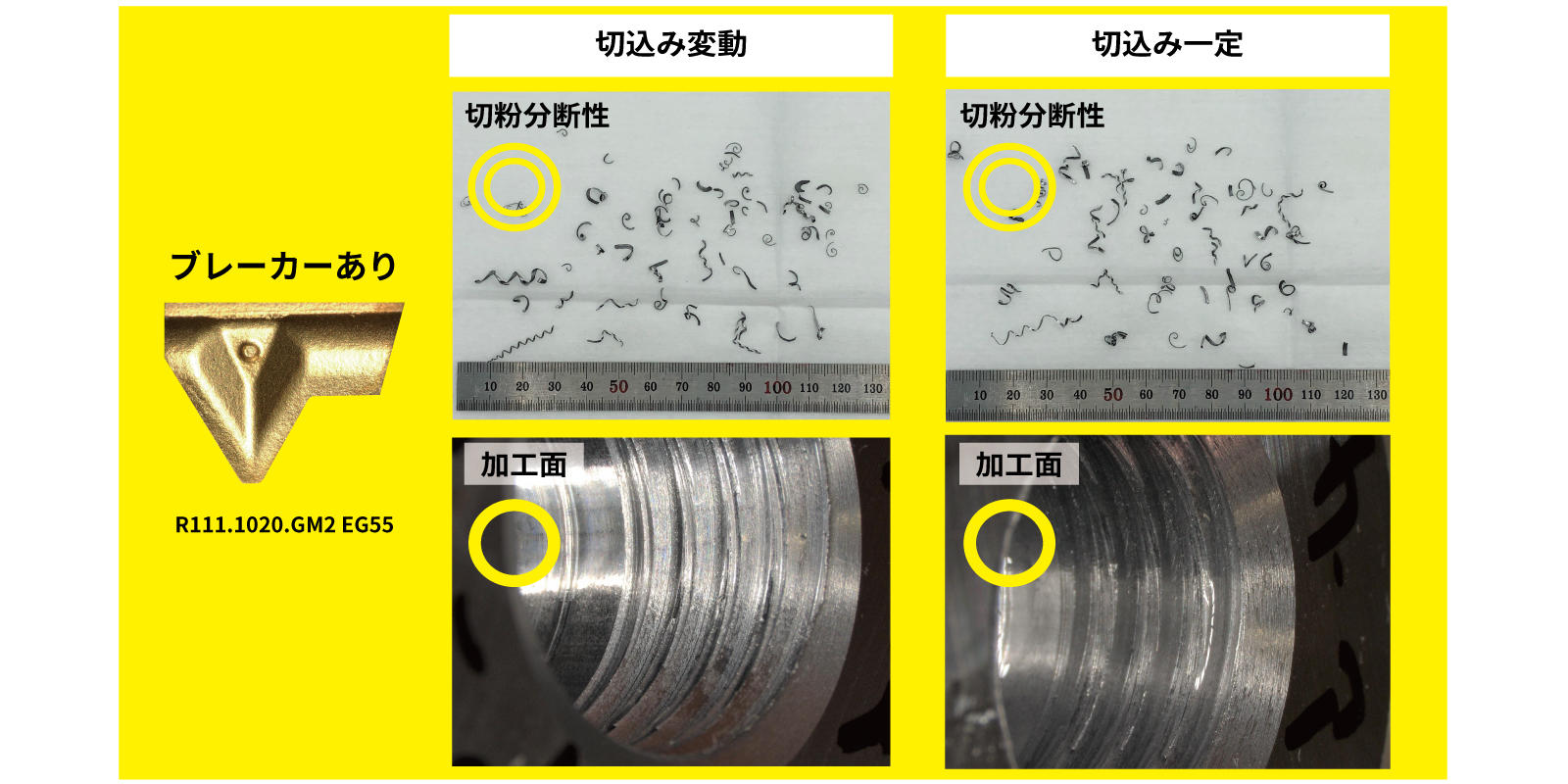

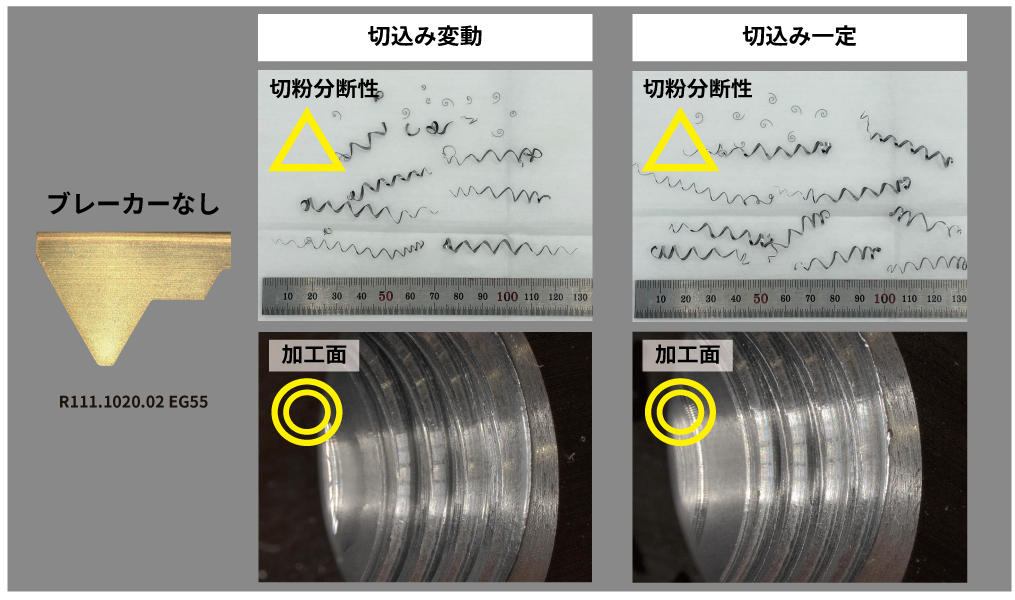

❚ ブレーカー有無　切りくず・加工面　比較

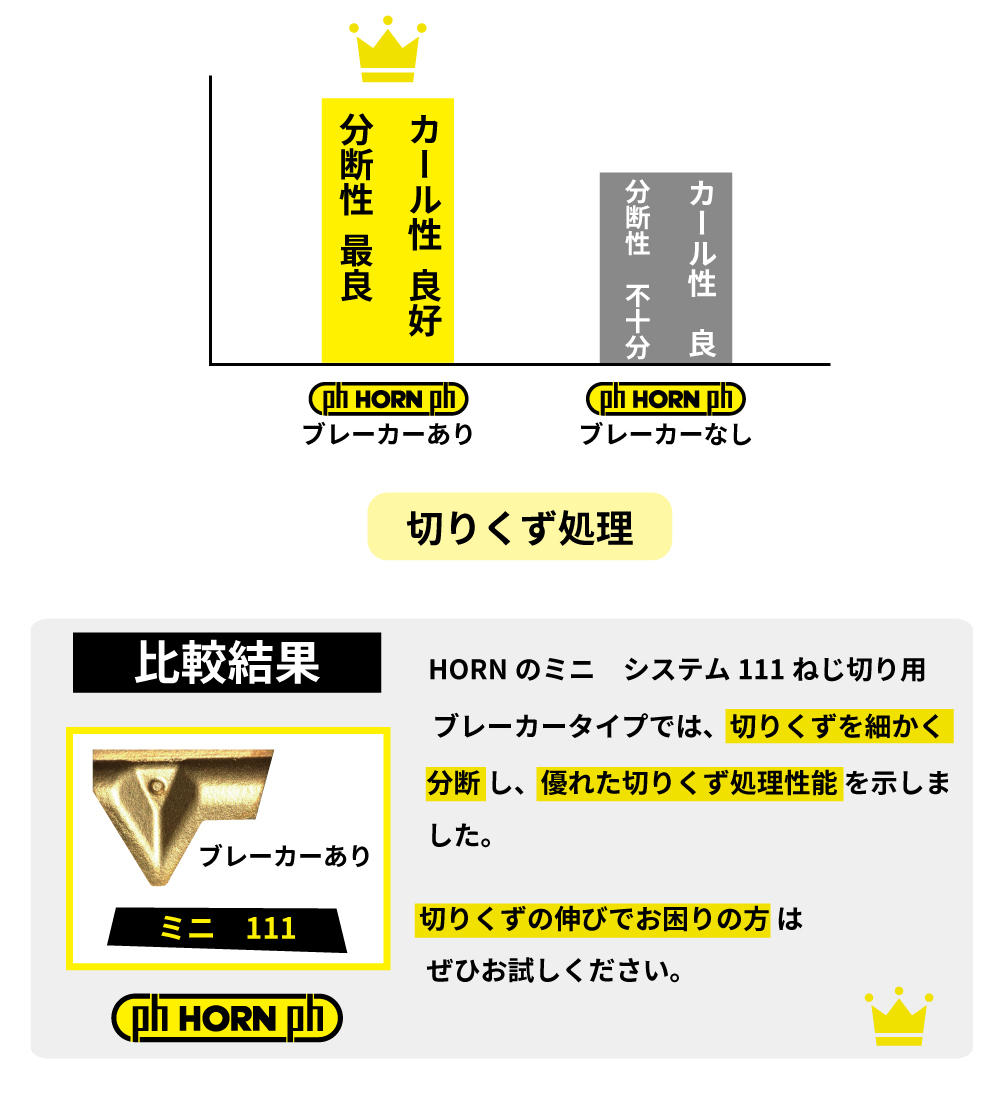

❚ 比較結果




❚ 補足

ブレーカーなしの場合に、加工面が良好だった件について補足です。ブレーカーなしインサート
は刃先（すくい面・逃げ面）を研磨仕上げしており、鋭利な刃先で加工するので、ワーク面粗さ
は良い物となります。一方でブレーカー付きインサートのすくい面は焼結仕上げですので、切削
性は若干劣ります。従来のブレーカーなしタイプですとラインナップも多数ございます。用途に
よってお使い分けていただきますようお願いいたします。
