削レポ ｜ S45C加工　HORNブレーカー違い・切りくず比較

❚ HORNブレーカー違い　突切り加工比較テストを実施しました！　

３回目の削レポ（けずレポ）です。今回の被削材はS45Cで、HORN３種のブレーカー違いの工具
を用いて突切り加工を行い、切りくず処理を比較しました。補足情報として切りくずだけでなく、
算術平均粗さRa（μm）および最大断面高さPt（μm）の測定も行いました。それぞれ同条件で加
工し、インサート幅は2.0 mm、切削速度は180m/min、回転数は周速一定、送り量は0.08 mm
/revで比較しました。それぞれのブレーカーによって特長が異なり、切りくずの違いがおわかり
いただけると思います！切りくず処理でお困りの場合に、ぜひご参考にしてください。面粗度に
ついても良好な結果が出ています。最終的にどの工具が１番切りくず処理ができたでしょうか...？


❚ 加工情報

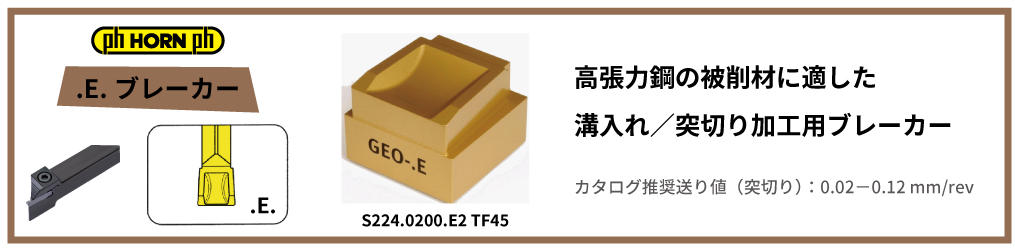

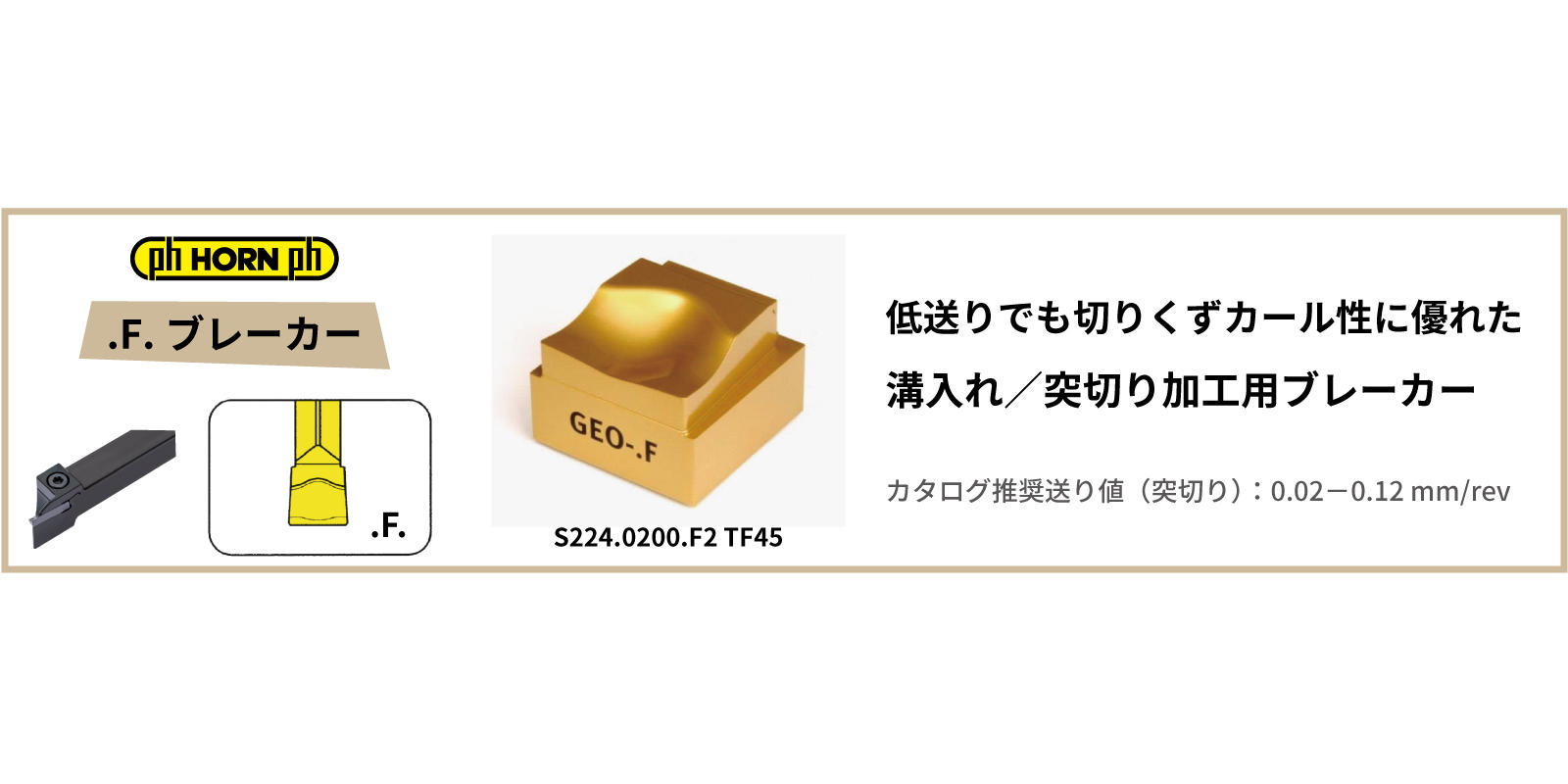

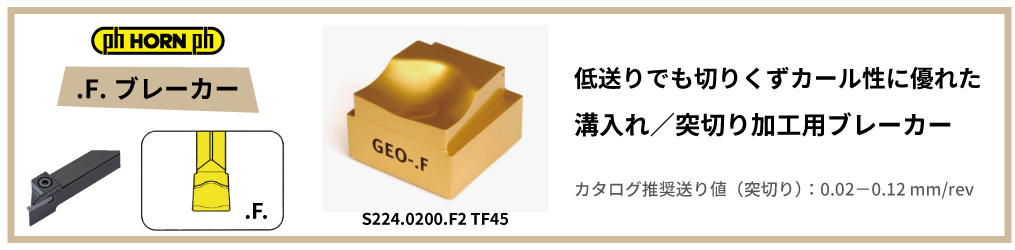

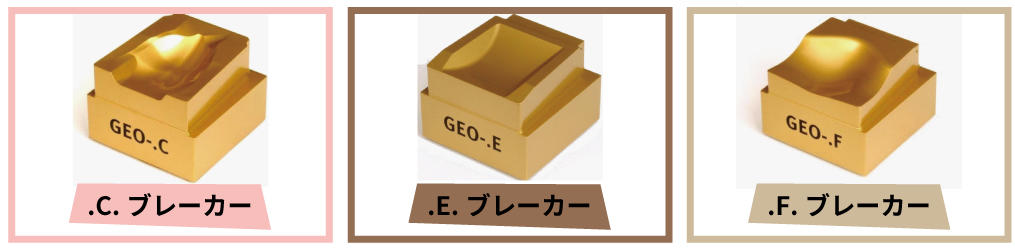

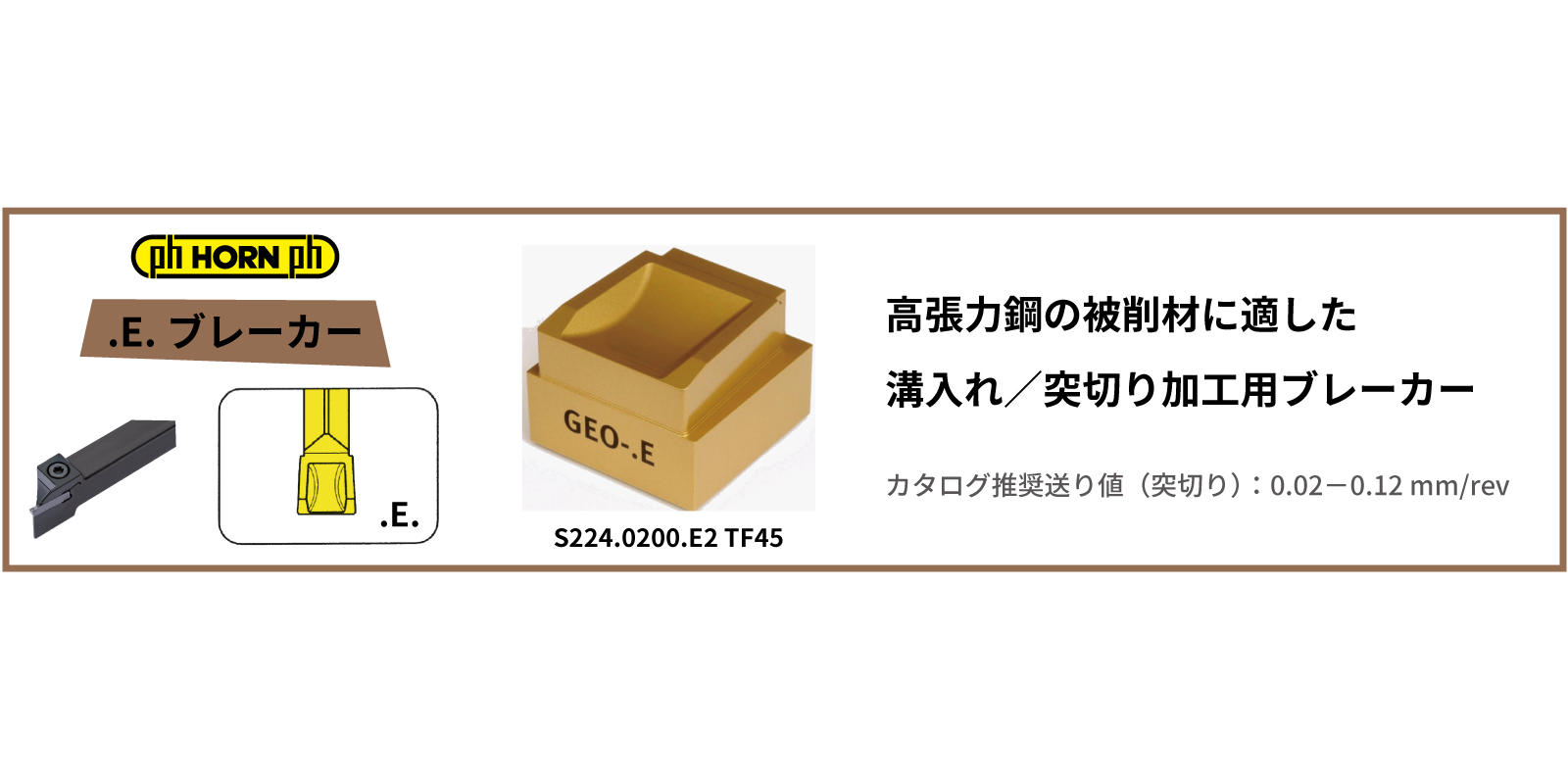

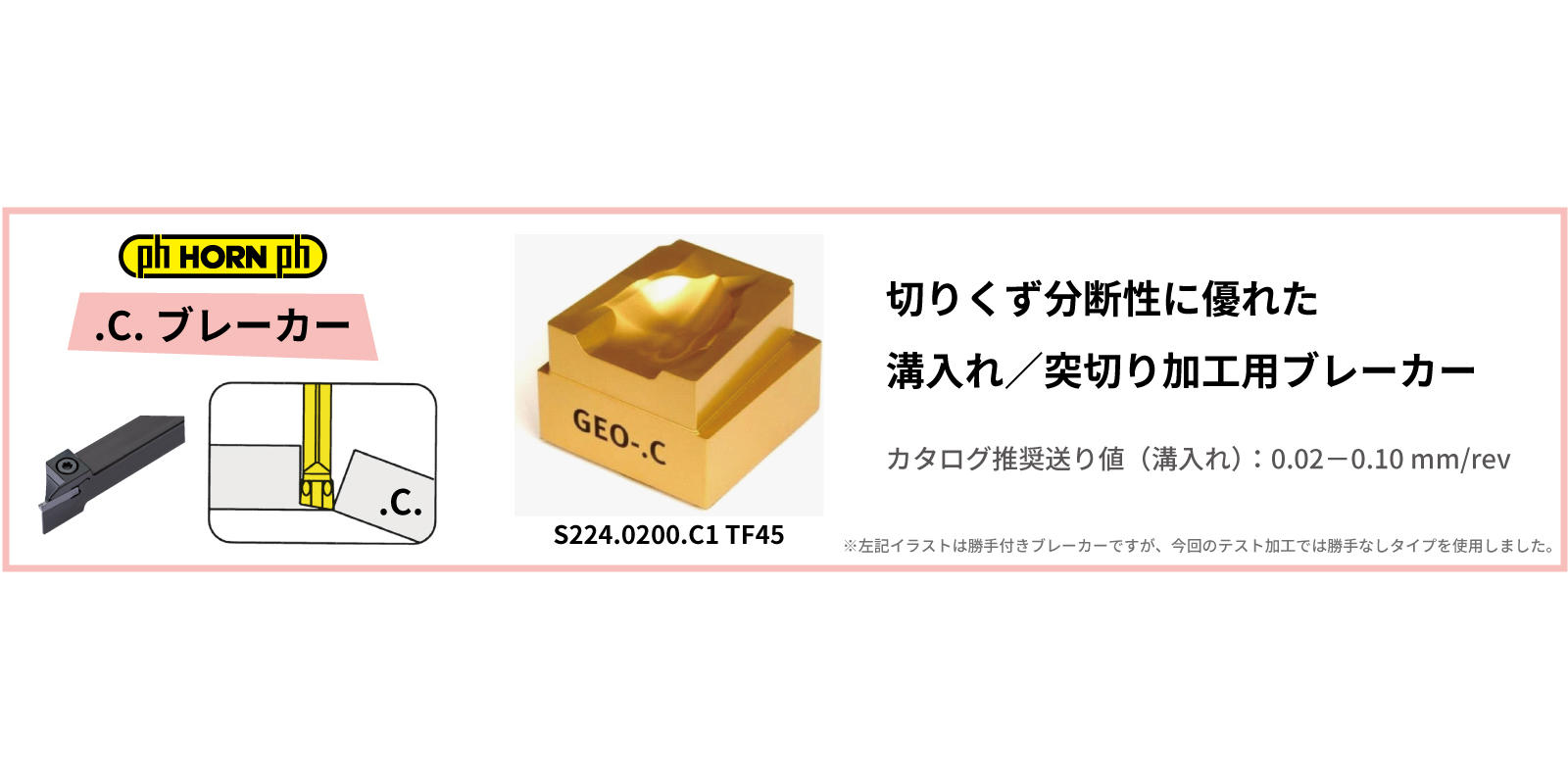

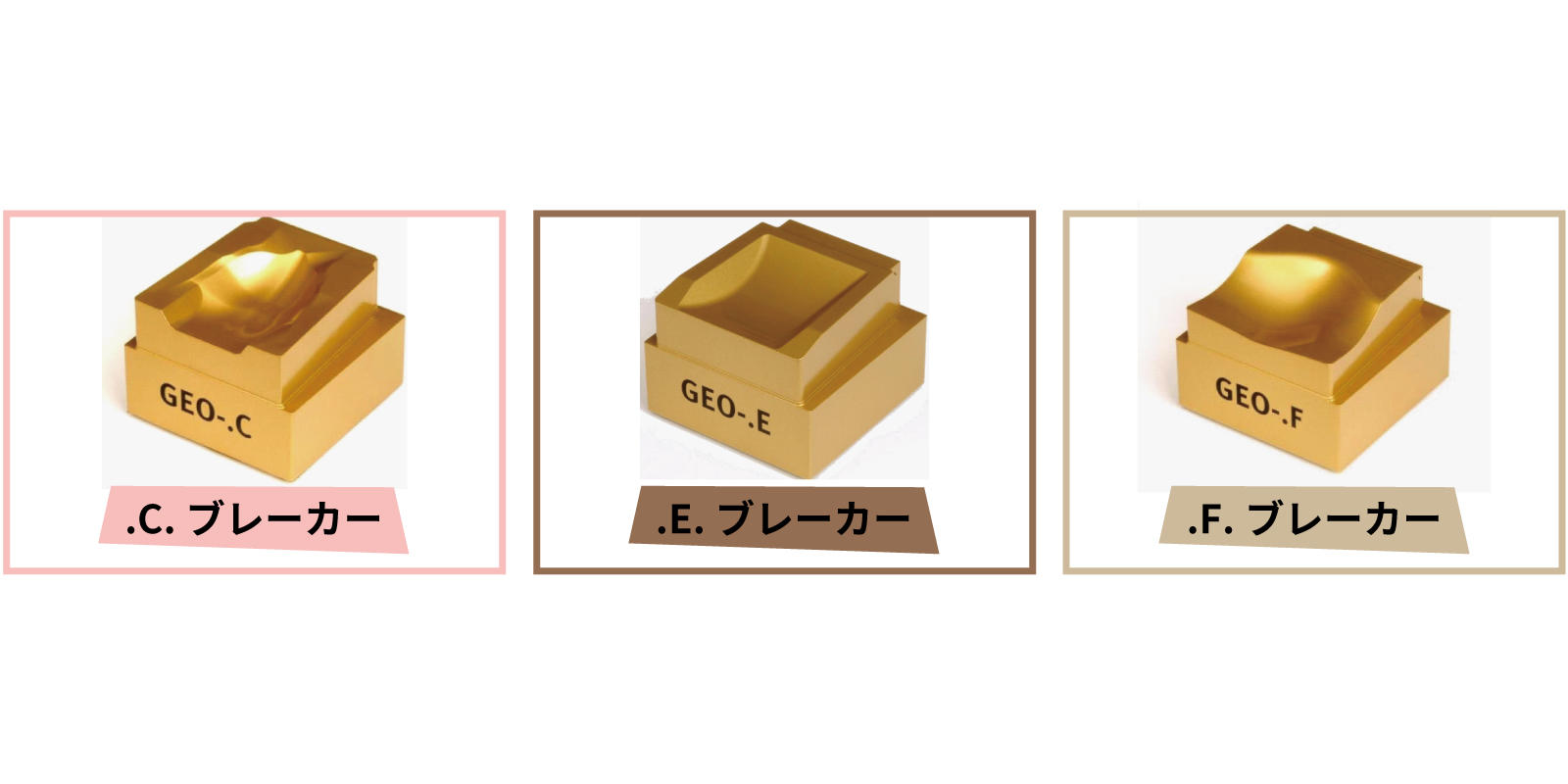

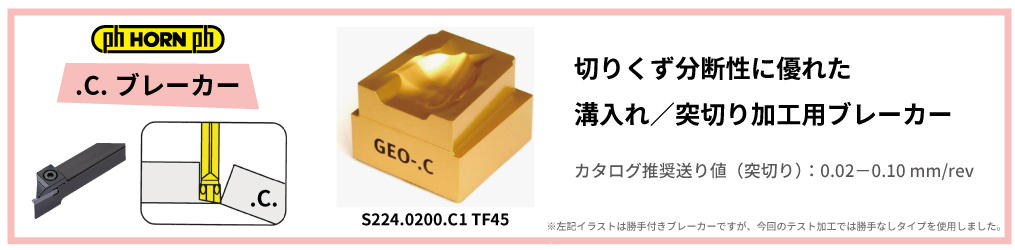

❚ 比較ブレーカー





日本語カタログ 溝入れ／突切り加工用工具 Gチャプターに当工具システムが記載されています。カタログPDFは こちら

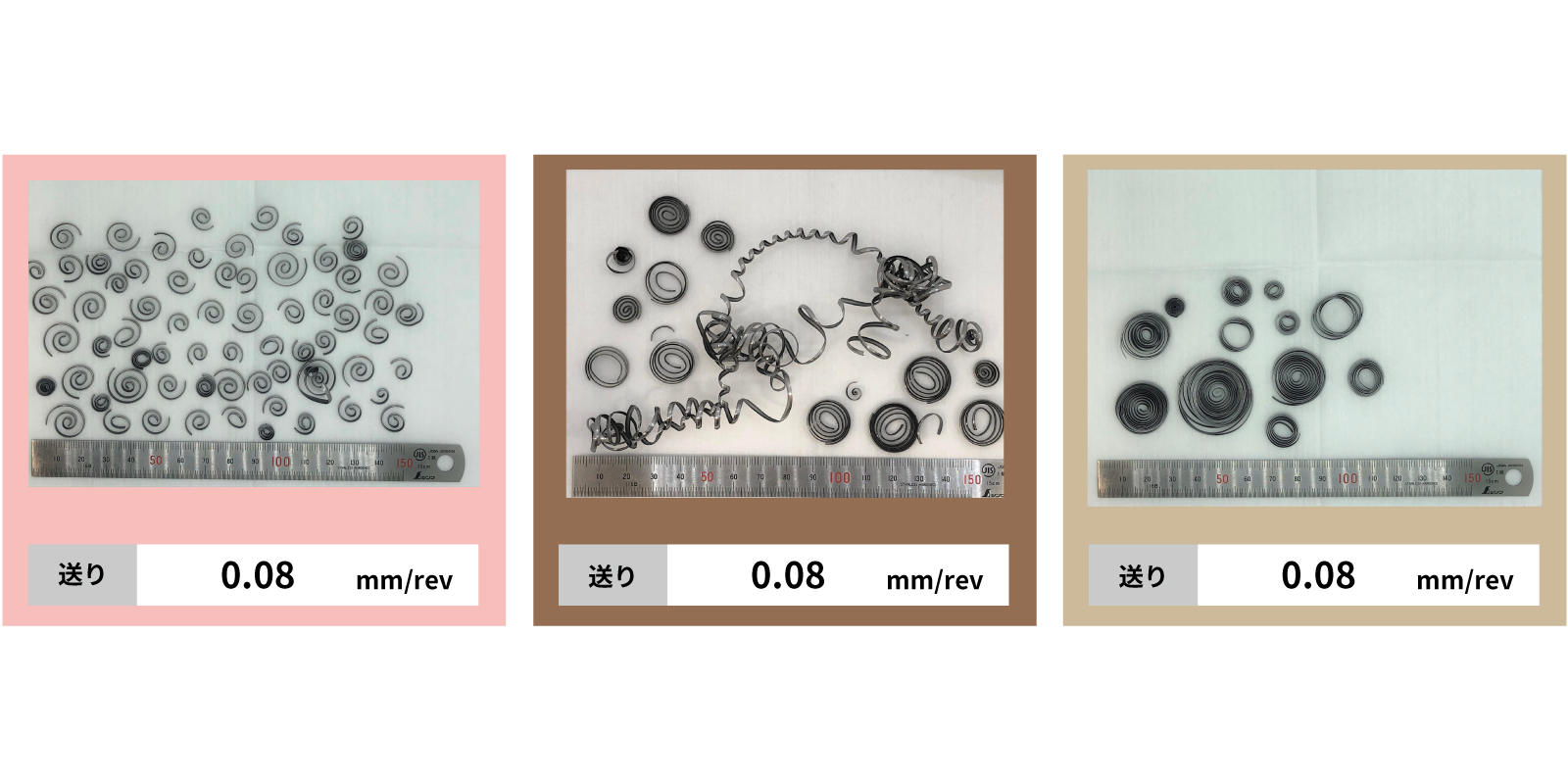

❚ 突切り加工　比較データ

突切り加工　ブレーカー３種比較　同条件にて実施
インサート幅：2.0 mm
切削速度：180 m/min
回転数：周速一定
送り量：0.08 mm/rev

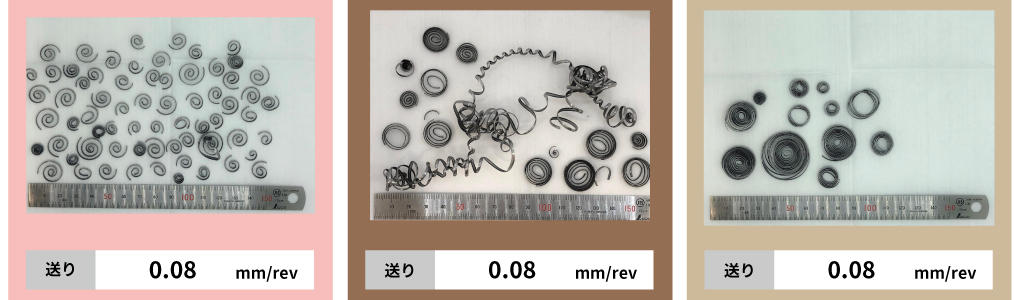

❚ 比較データ

左：加工面粗さ

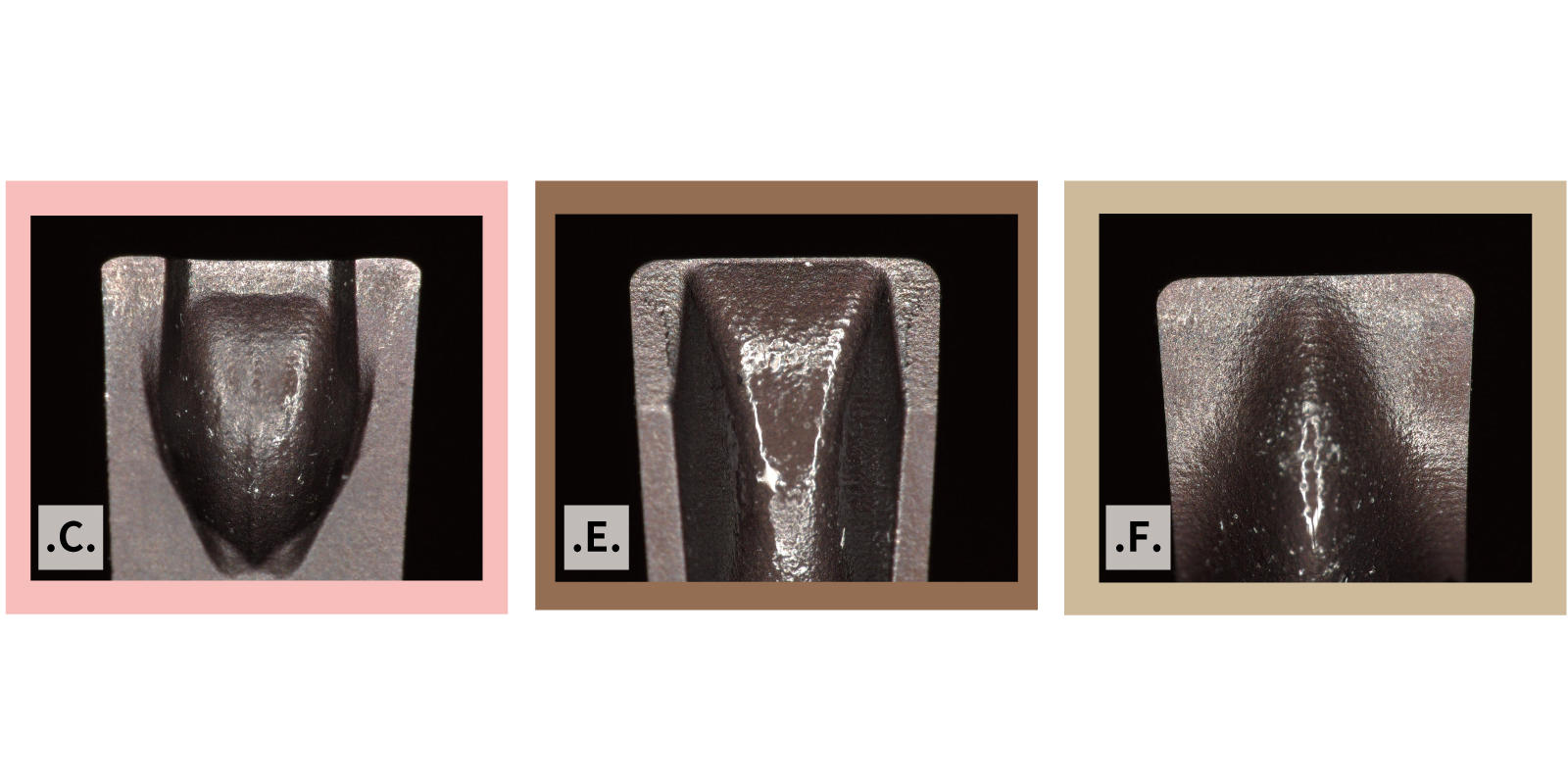

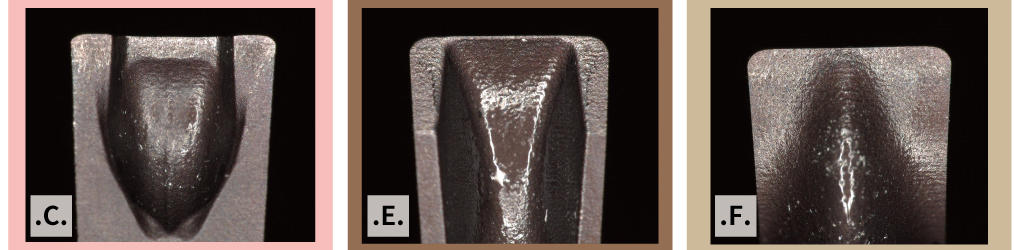

右：切断面性状

　
　
　

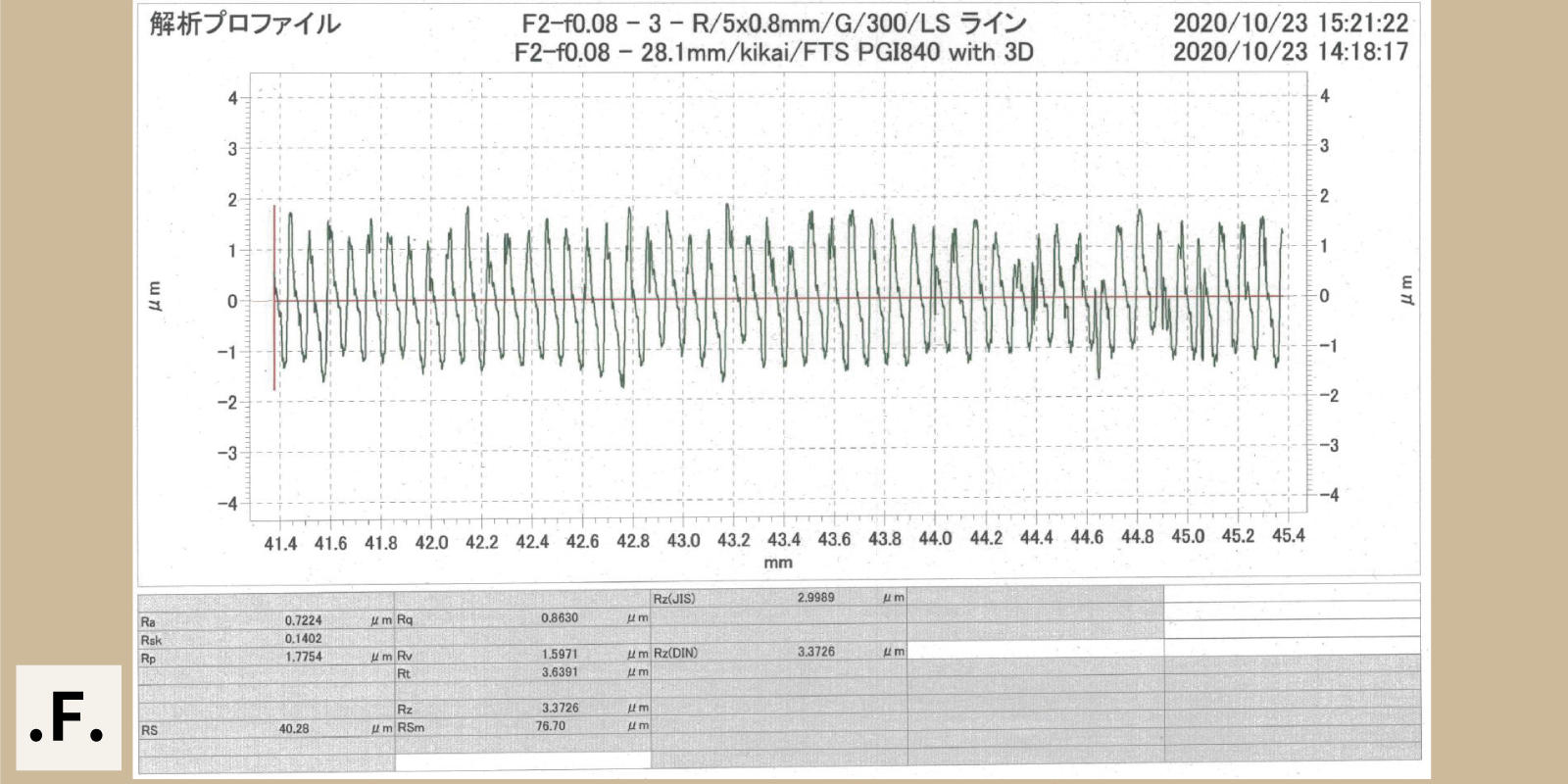

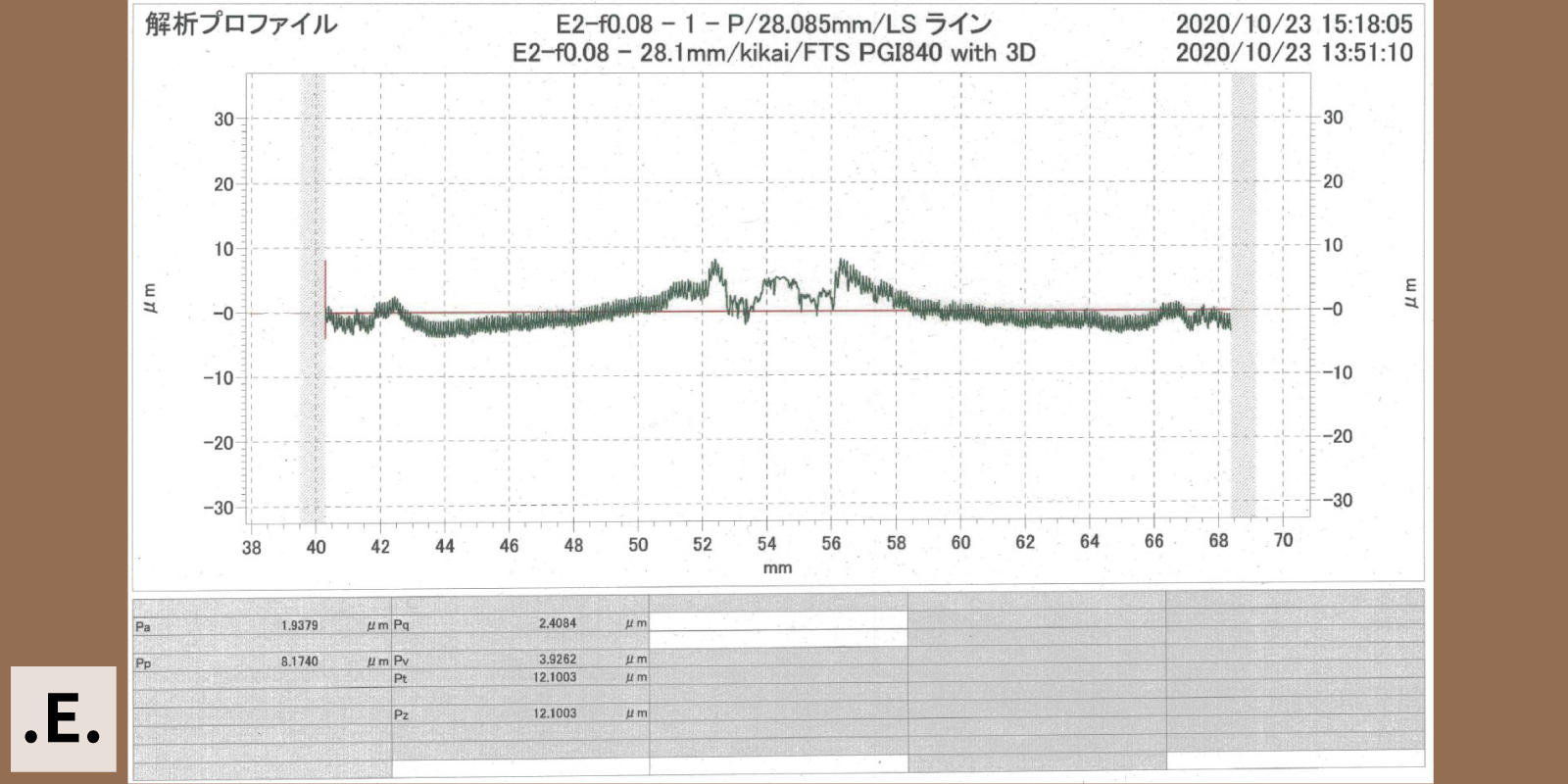

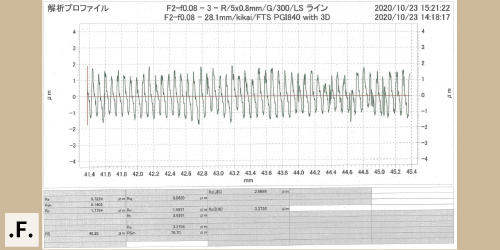

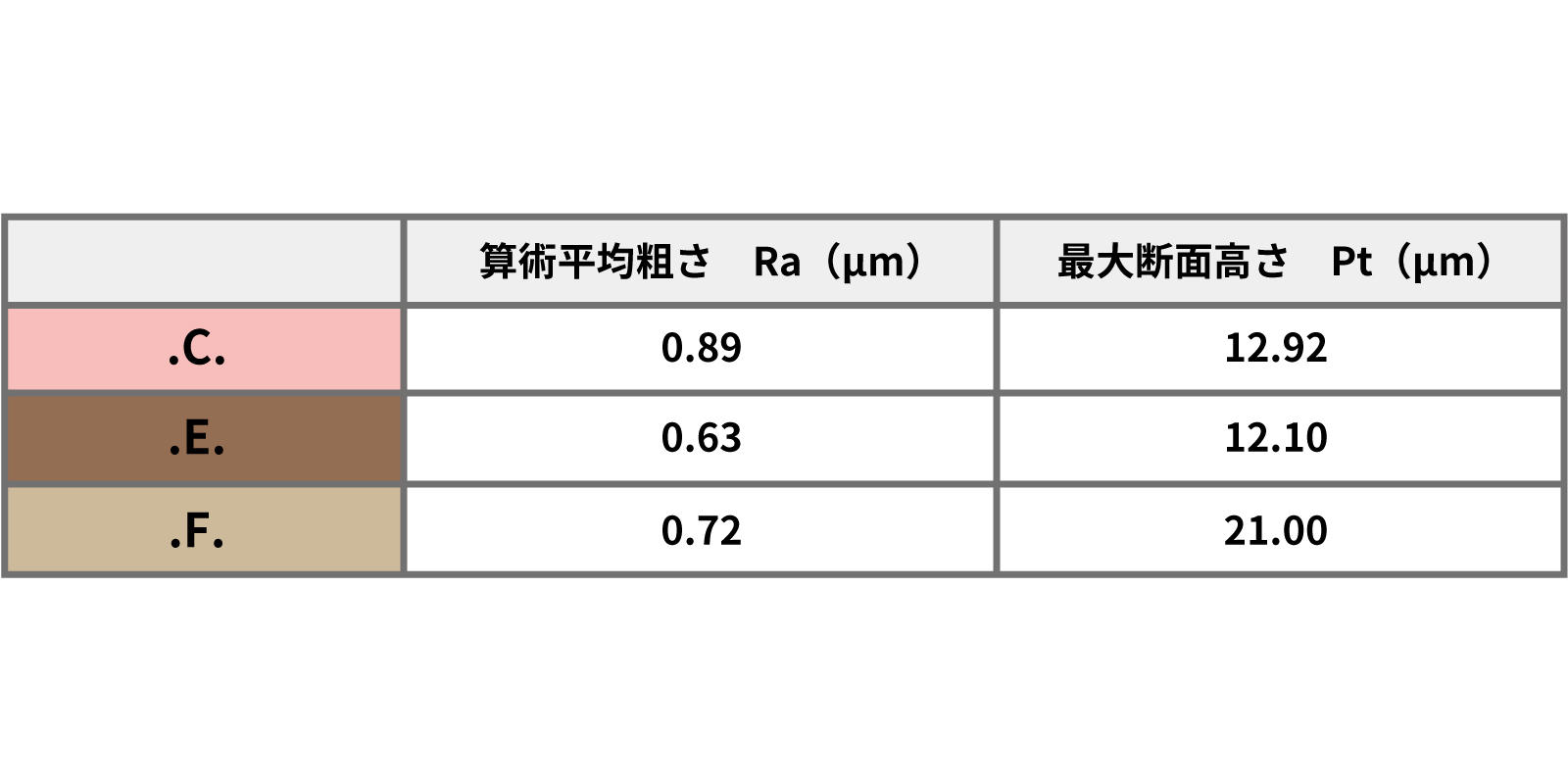

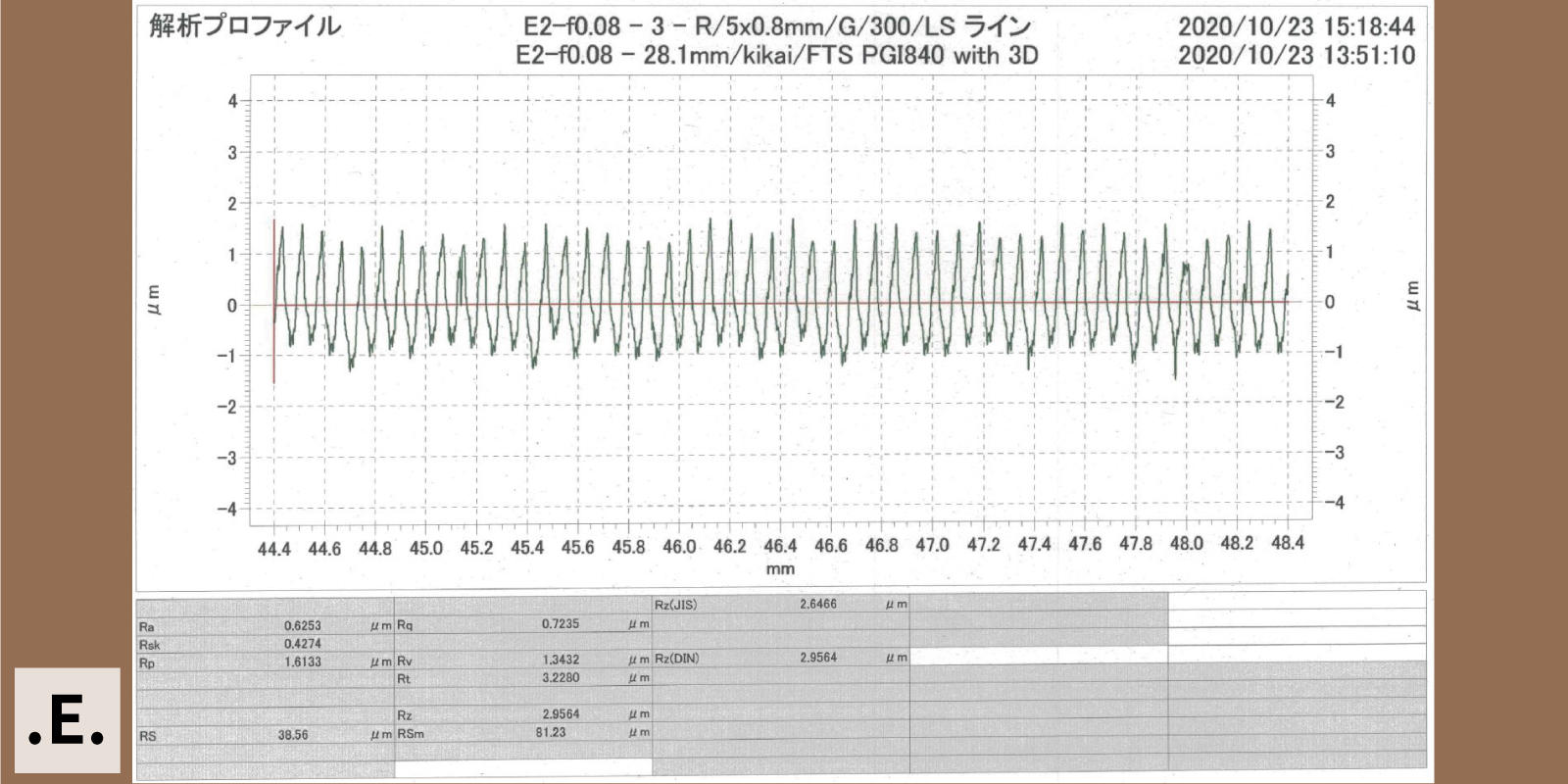

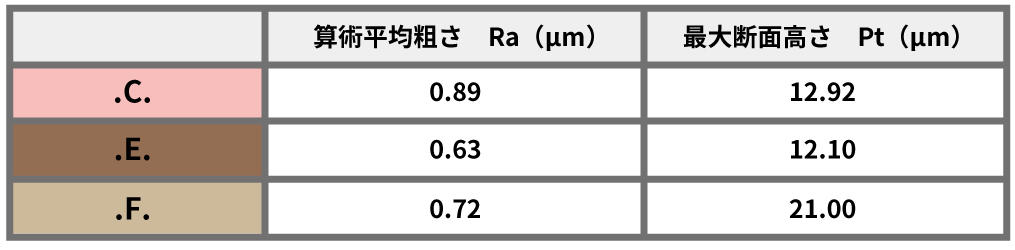

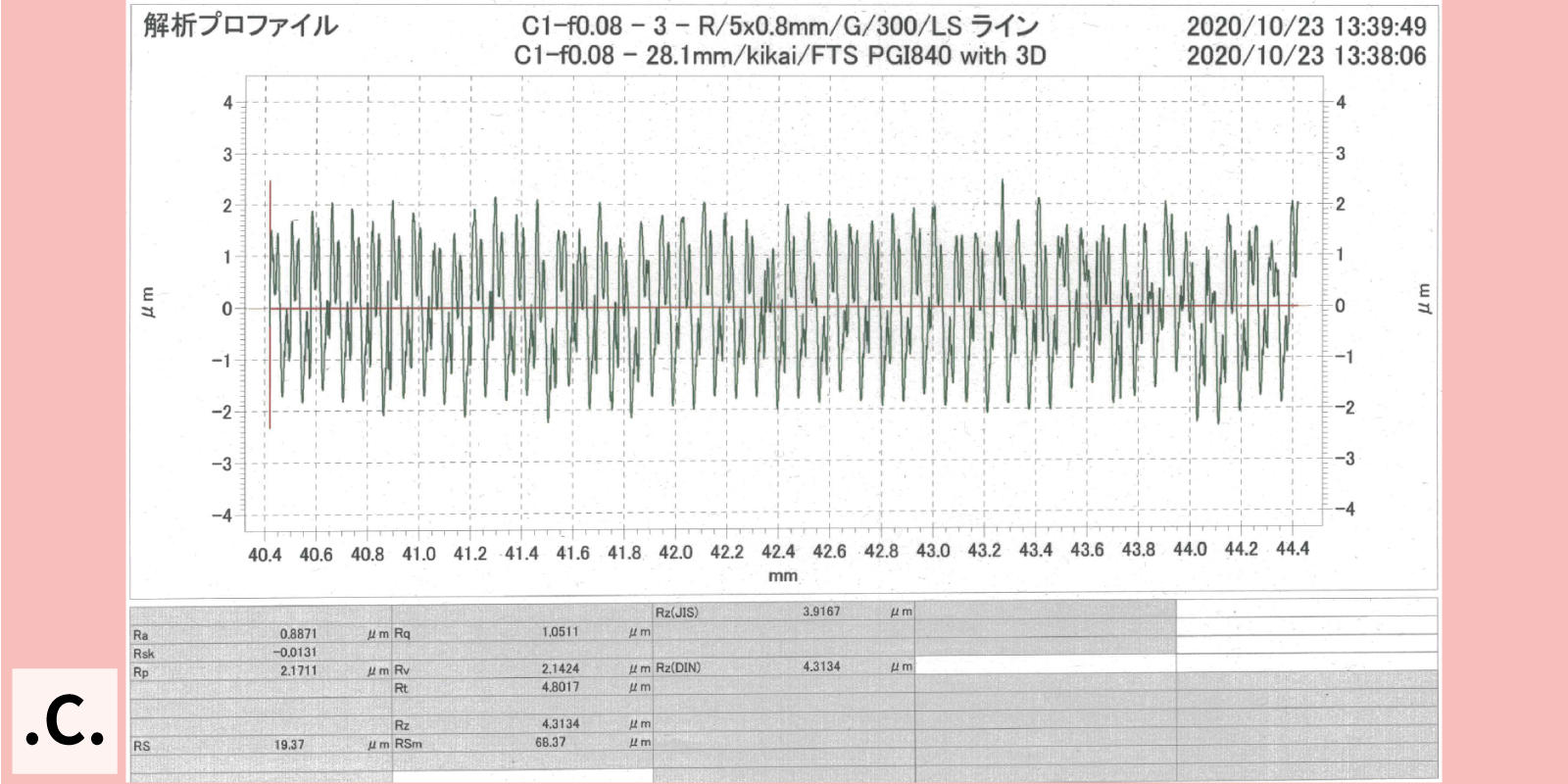

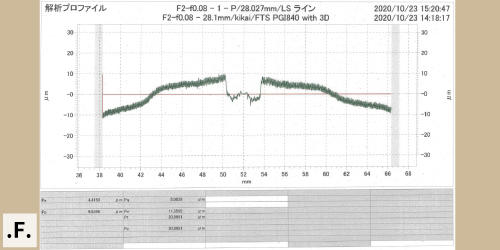

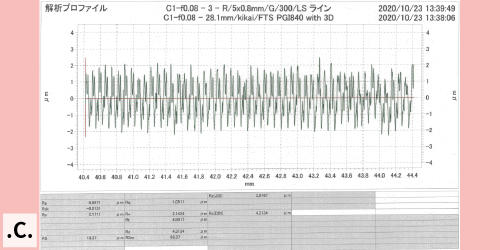

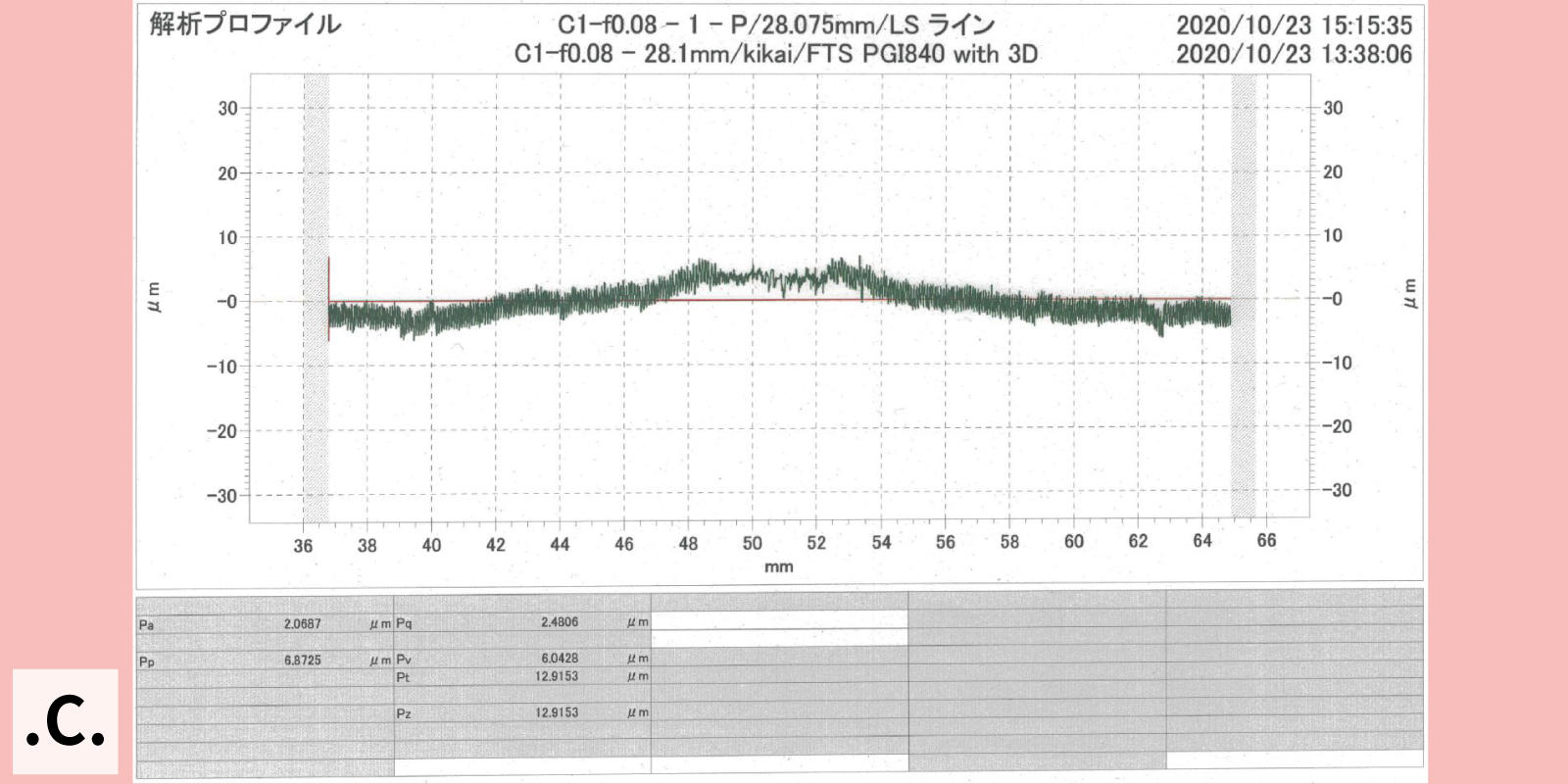

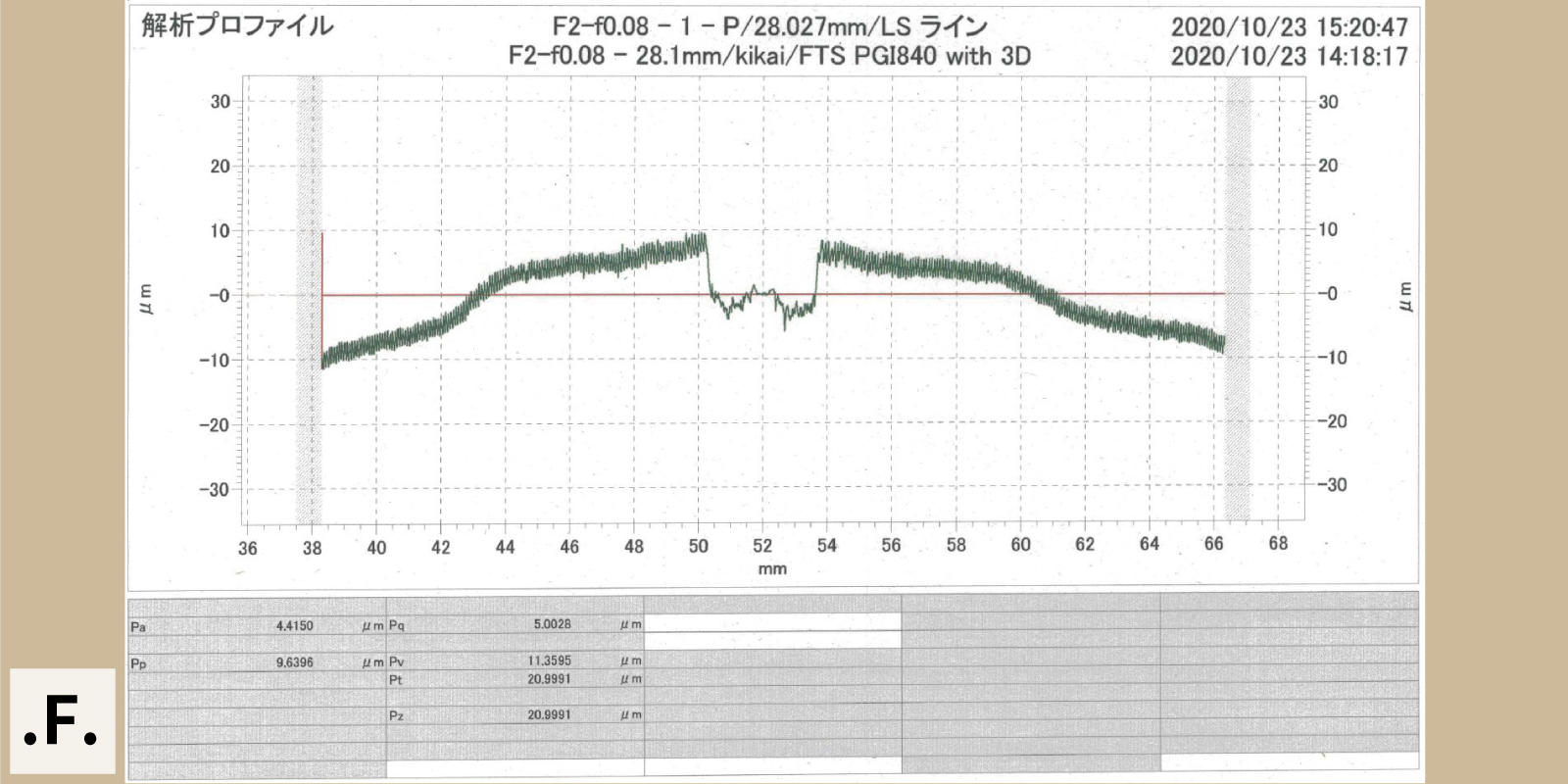

❚ 面粗度データ

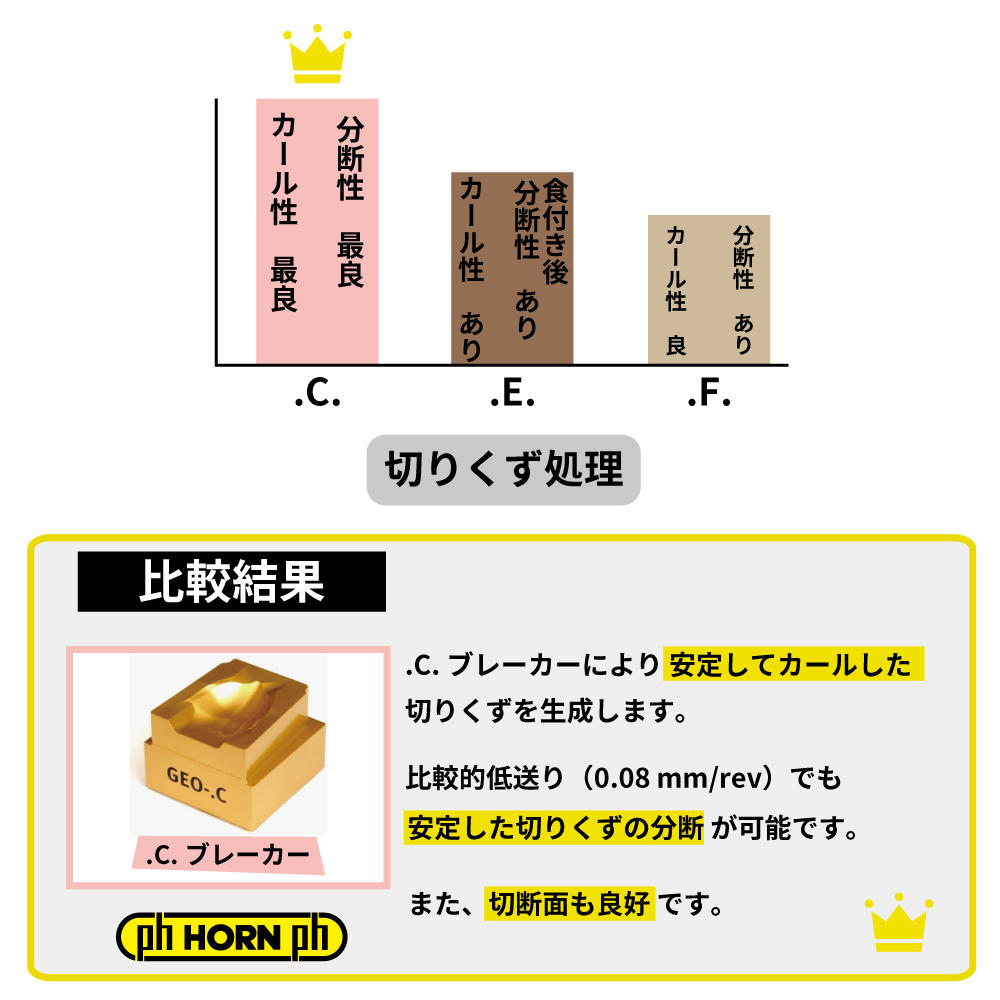

❚ 比較結果

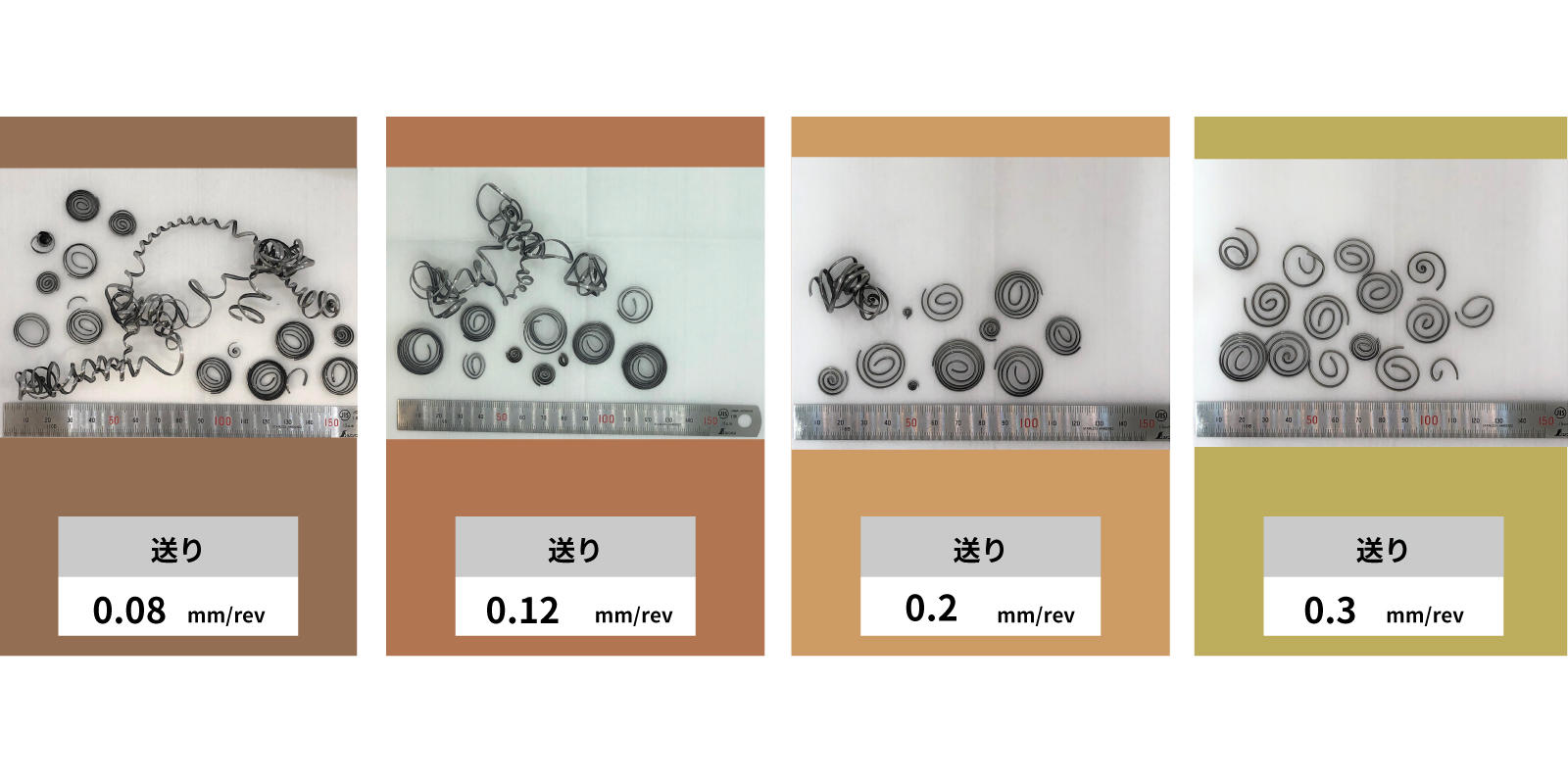

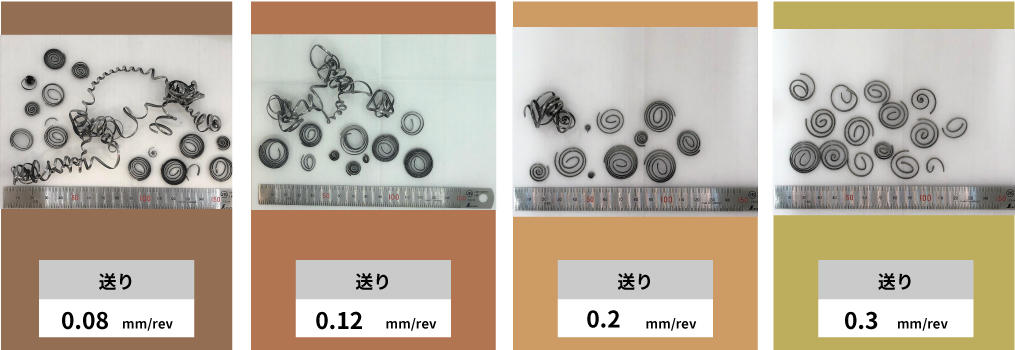

❚ 送りを上げると切りくず処理が良好に！　Eブレーカー











HORNカタログの請求は こちら



最後までお読みいただき、ありがとうございました。
次回の配信もどうぞ楽しみにお待ちください！

ご質問等は株式会社IZUSHIまでお問い合わせください。
