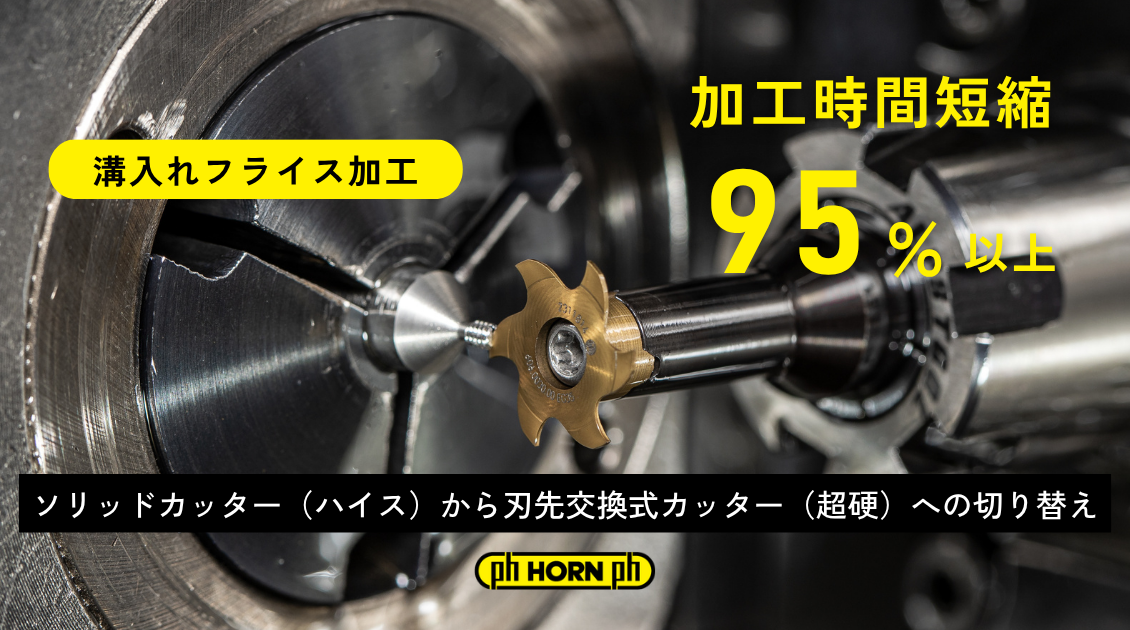

【成功事例】Vc 切削速度 10倍以上、工具寿命 5倍以上、加工時間 163秒→8秒に！
加工情報
|
加工情報 |
| 加工内容 |

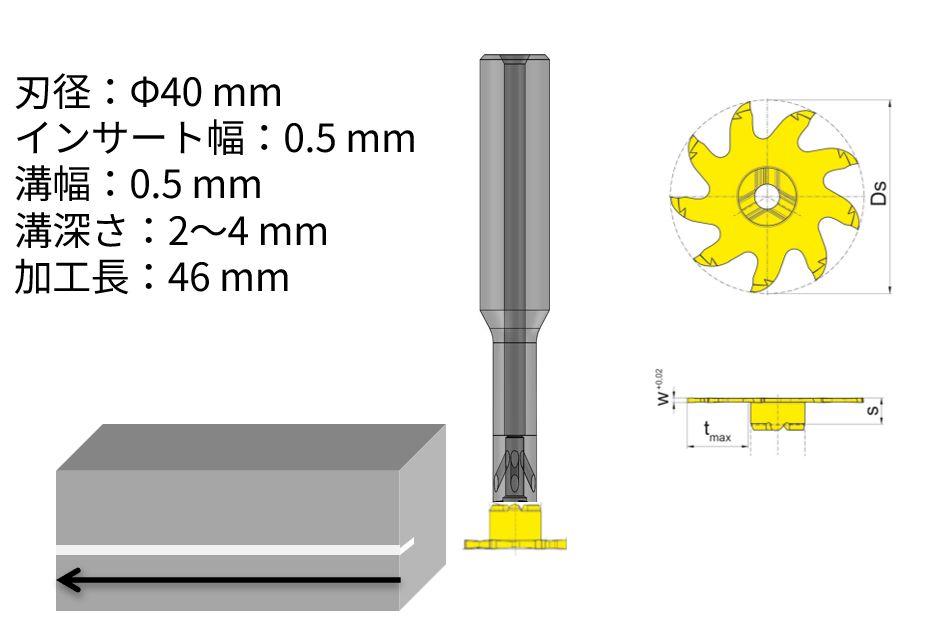

外径溝入れフライス加工 溝幅 0.5 mm、溝深さ 2～4 mm、加工長 46 mm |
| ワーク材質 |
プレハードン鋼 40 HRC相当 |
| 切削油 |
水溶性（外部給油） |
| 機械 |
立形マシニングセンタ BBT30 |
| 現状工具 |
ソリッドカッター（ハイス） |
| 課題 |
低速加工による加工時間 |
|
他社工具 |
HORN 標準品サーキュラーミル |
| ホルダー |
キーシードカッター |
M332.0012.3.00A |
| インサート |
- |
939.0050.4.00 AN25 |
| 切削速度 Vc（m/min） |
10 |
100 |
| 送り fz（mm/t.) |
0.008 |
0.05 |
| 工具寿命 |
40個 |
200個～ |
| 加工時間 |
163秒 |
8秒 |
サーキュラーミルとは？
上記の成功事例のような薄溝加工に対応したインサートです。
被削材が40 HRC相当のプレハードン鋼にも関わらず、安定した加工ができました。
w= 0.25、0.3、0.4、0.5、0.6、0.7、0.8、0.9、1.0 mm 以上を標準ラインナップ。
コレットのすり割り加工にも最適です。

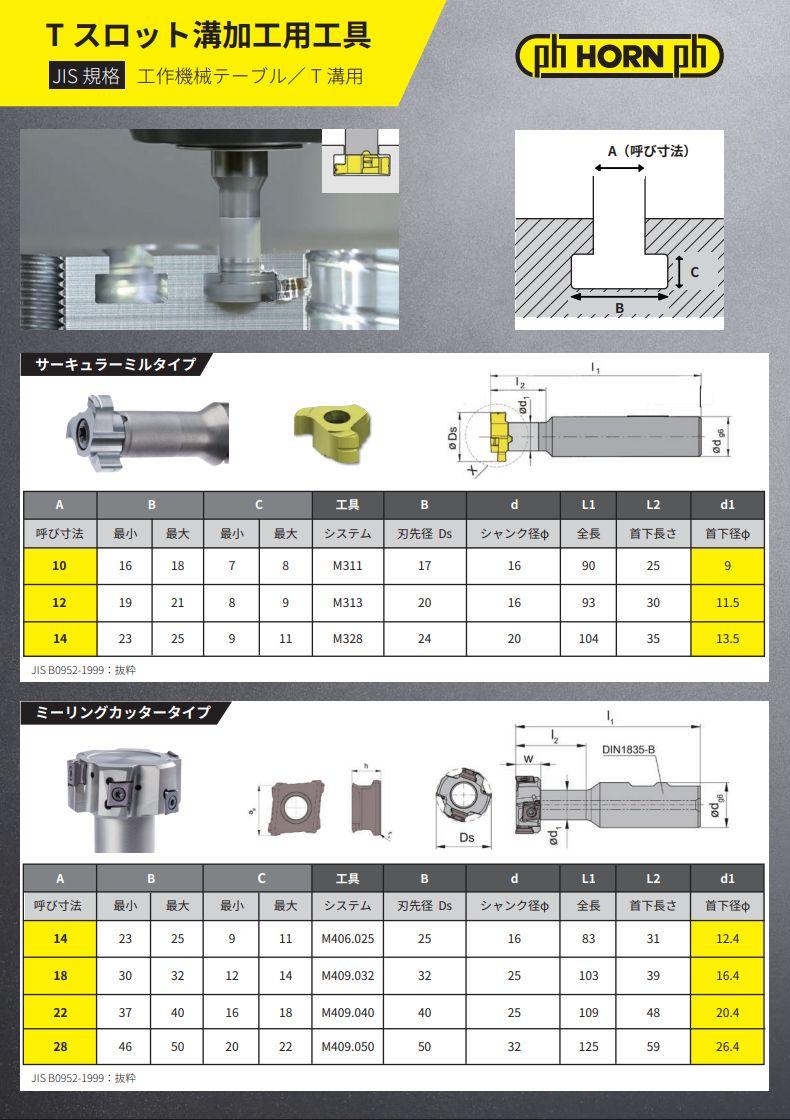

溝入れ以外にも、ねじ切り、Tスロット溝、面取り（C面取り・R面取り）など様々な加工に適したインサートを展開しています。
面取りインサートは1つのインサートで、表・裏両方の面取りが可能です。（1:12～ 裏面取り）
さらに、スプライン加工のギヤミーリング用のインサートも標準ラインナップ。
モジュール m0.5～m3.0に対応しています。ワークを割り出して1歯ずつ加工します。
サーキュラーミルには底刃付きの、正面フライス加工用もございます。

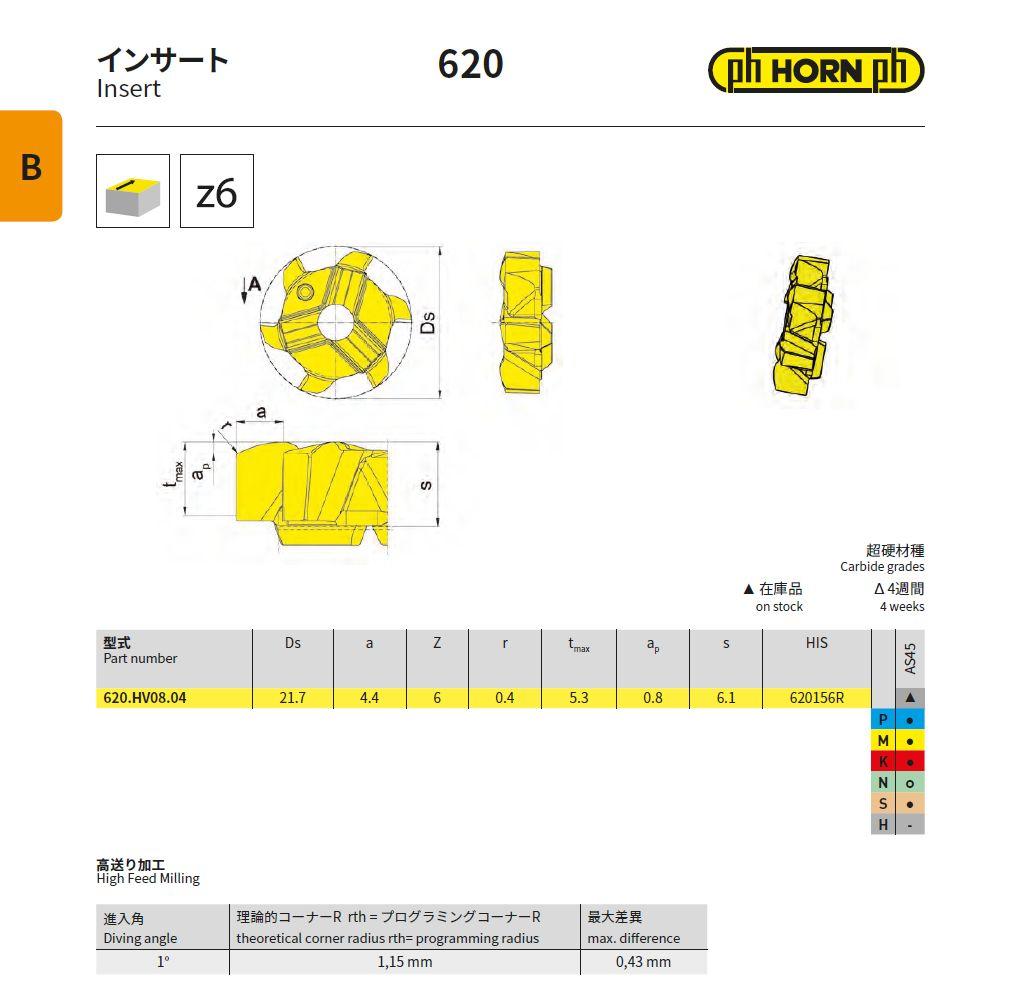

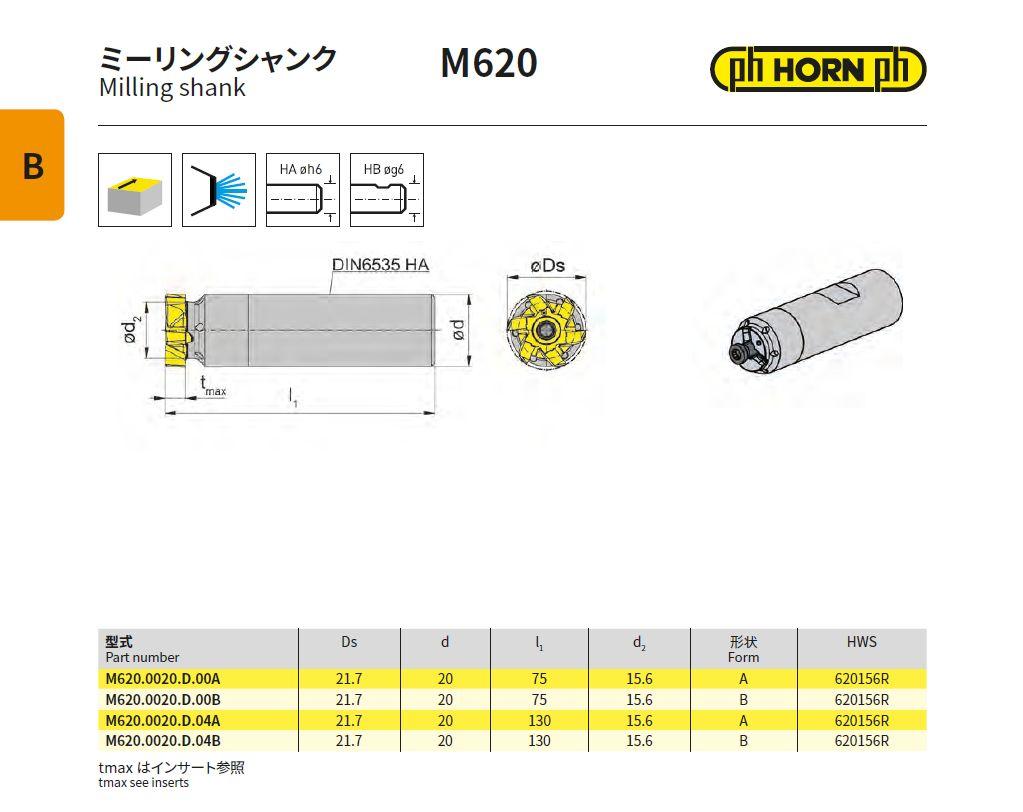

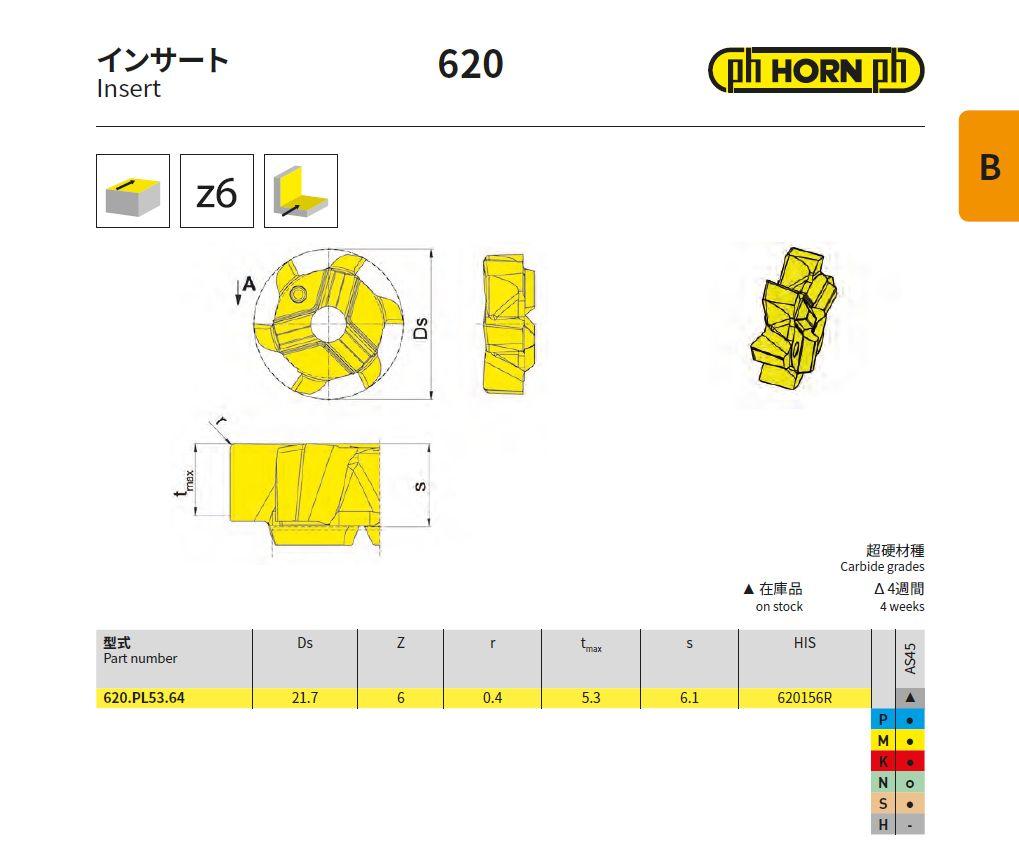

システム620は刃先径φ21.7で、肩削りと正面フライスに対応した汎用タイプ（PLタイプ）と、正面フライスのみに対応した高送りタイプ（HV）があります。

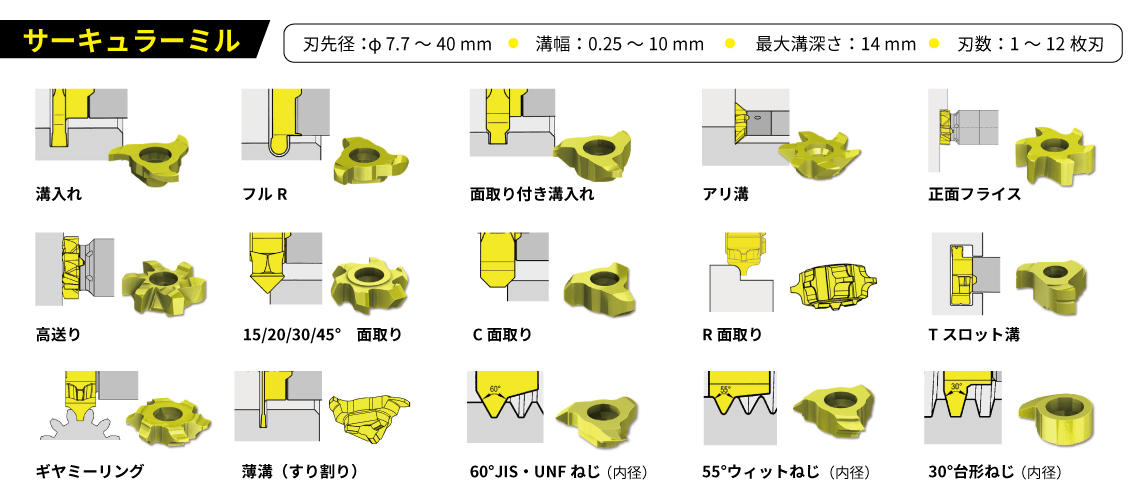

ラインナップ抜粋

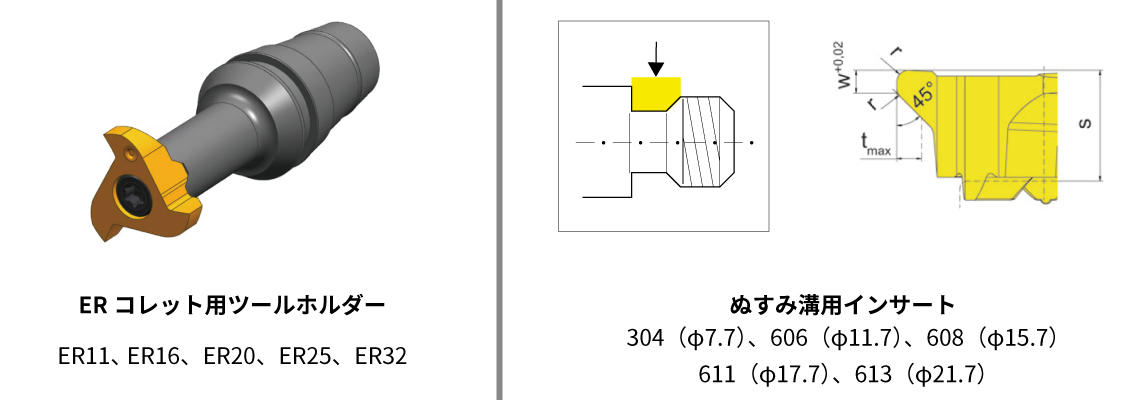

ERコレットタイプのツールホルダーや、ぬすみ溝用のインサートも展開。
あれば便利なお役立ち工具です！

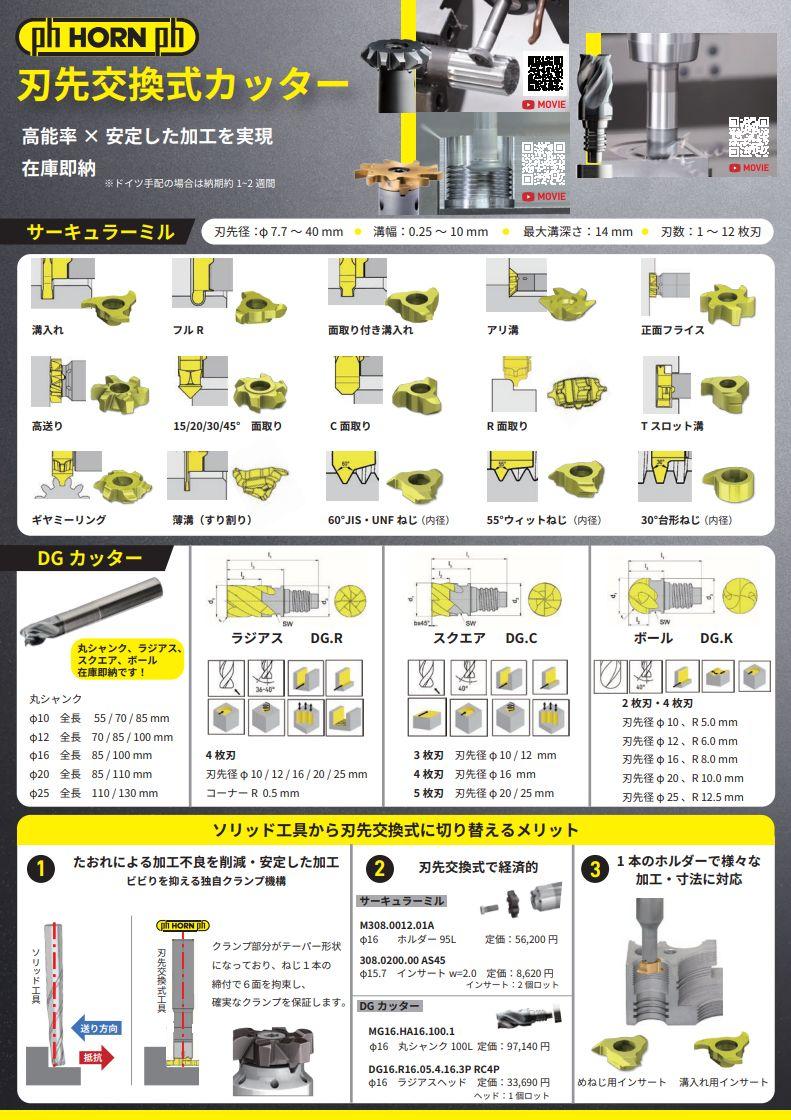

製品カタログ、チラシ
