優レポ ｜ SCM435H 小径ボーリング／.Uブレーカーで工具寿命4倍

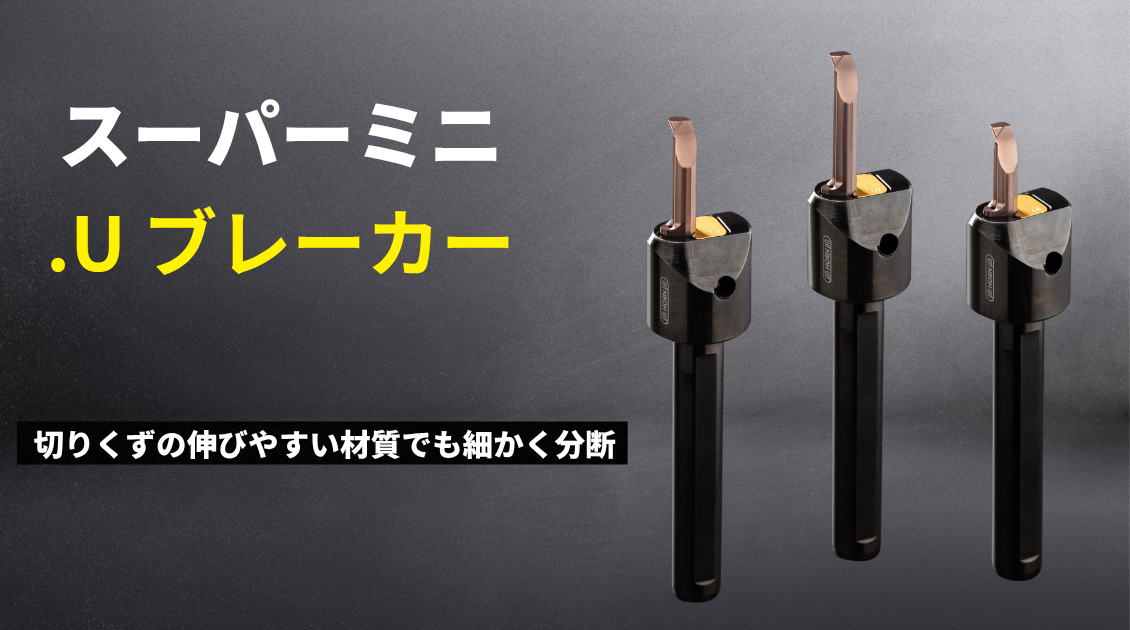

スーパーミニ .Uブレーカーとは？
旋盤での内径加工のお困りごとでよく挙げられるのが 切りくずの巻き付き である。切りくずが伸びやすい材質だと、下記のようなトラブルが起きる傾向にある。
- 切りくずが伸びて、ワーク面や工具に悪影響を及ぼしてしまう
- 切りくず巻き付きの対応で、加工がたびたび止まってしまう
- 工具が破損し、工具交換の手間および工具コストがかかってしまう
切りくずが伸びてしまう際に、重要なポイントの1つが チップブレーカー である。切りくずを細かく分断し、内部クーラントで切りくずをきちんと流し飛ばすることが求められる。 今回はそのようなお困りごとに最適な工具をご紹介する。
確実に刃先を冷却！最適化されたクーラントデザイン

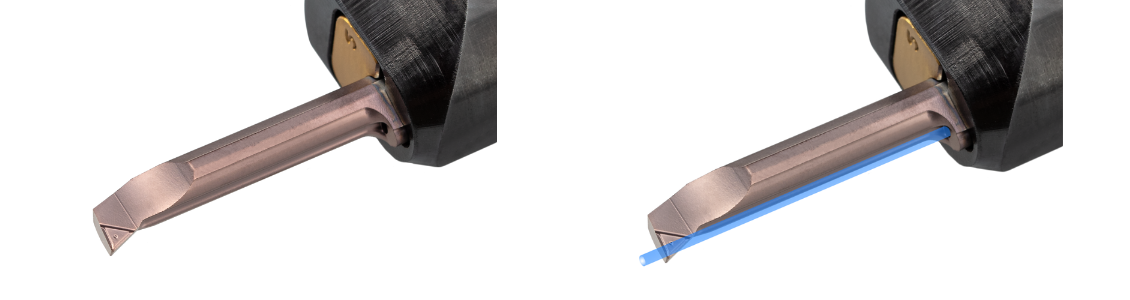

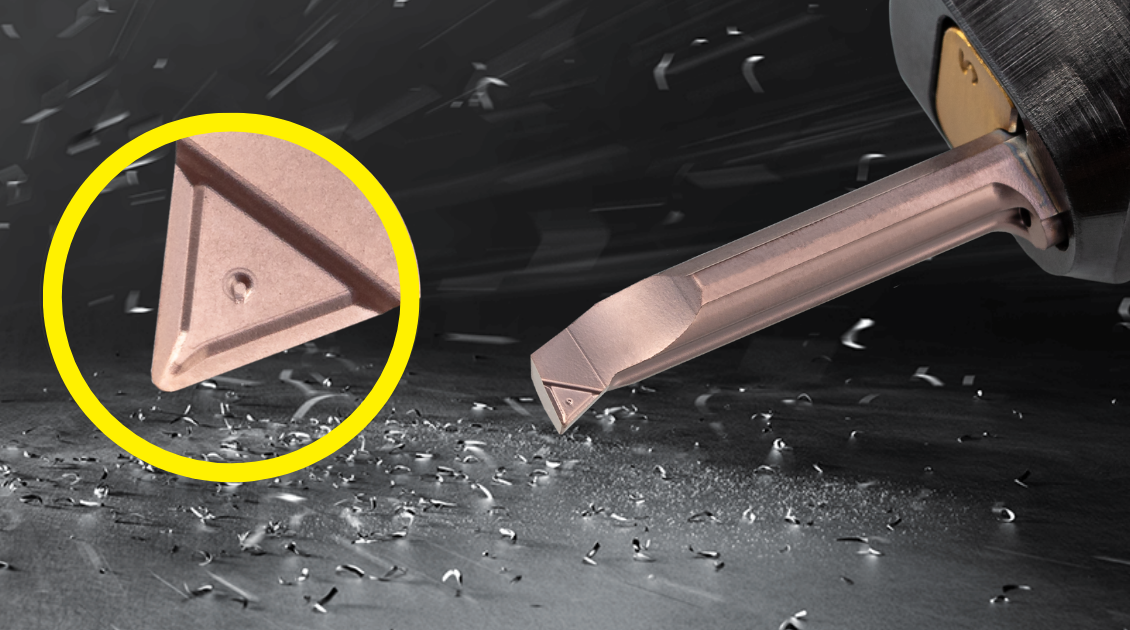

従来のスーパーミニインサートのクーラントデザインを見直し、スーパーミニ.Uブレーカーインサートからさらに刃先に確実にクーラントを冷却できるデザインに変更した。また、インサートの首の部分にしっかりクーラントを沿わせるような形で溝を設けている。
【成功事例】切りくずの巻き付きトラブルを解消し、工具寿命4倍
切りくずが巻き付く。刃先チッピングの発生。面粗度・寸法不安定。
寿命が安定しなくて困っています...
切りくずを細かく分断し、工具寿命を圧倒的に延ばせる ".Uブレーカー"があります！

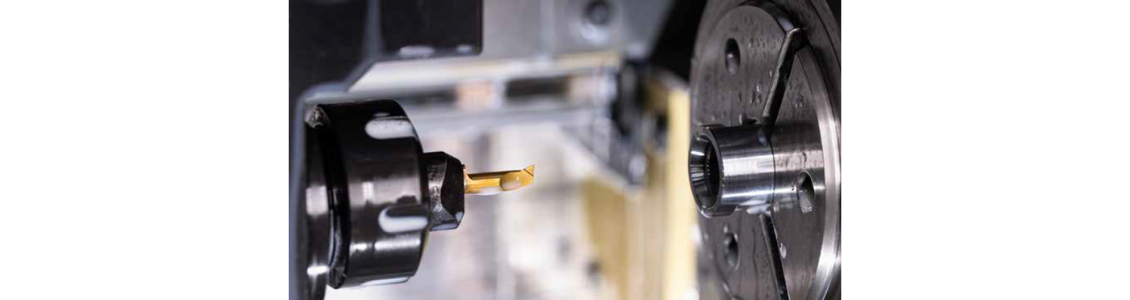

ユーザー様は切りくずが工具に巻き付く度に、切りくずを除去する必要があったため、チョコ停をなんとか解決できないかと考えていた。さらに工具寿命は100～200個であったため、工具交換の時間や手間もかかっていた。
切りくずをきちんと分断できていないため、刃先のチッピングもあり、加工後に面粗度と寸法を測定すると希望の精度を満たせていないことも多かった。
また、次工程の組付けで検査不良になり、手直しの工程が多発していた。
| 加工情報 | |
|---|---|
| 加工内容 | 小径ボーリング |
| ワーク材質 | SCM435H |
| 切削油 | 油性（外部給油） |
| 機械 | CITIZEN M32 |
| 課題 | 切りくずの巻き付き。刃先チッピングの発生。面粗度・寸法不安定。次工程の組付けで検査不良、手直し多発。 |
| 他社工具 | HORN .Uブレーカー | |
|---|---|---|
| ホルダー | ー | BU105.1000.5.01 |
| インサート | ー | RS105.1833.4.5.U20 TH35 |
| 切削速度（m/min-1) | 22.6 | 88 |
| 送り（mm/rev） | 0.04 | 0.04 |
| 切込み（mm） | 0.2 | 0.2 |
| 工具寿命（個） | 100～200 | 400 |
.Uブレーカーのメリット

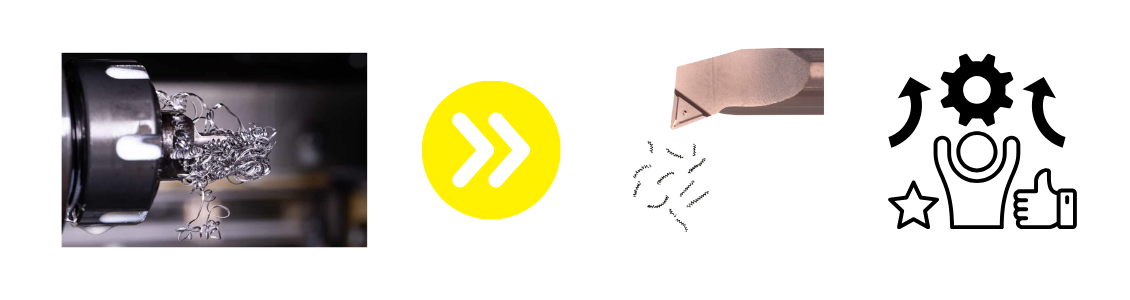

1. 切りくずを細かく分断し、巻き付きを解決
鳥の巣のような切りくずができてしまう場合、.Uブレーカーの優れた分断性が有効である。.Uブレーカーは外周にもブレーカーが施されているので、あらゆる角度から切り込んでブレーカーが効くようになっている。
2. サイクルタイムの短縮
今回の事例では切削速度が 22.6 m/min から 88 m/min で4倍になっていることと、切りくず除去対応・工具交換頻度を圧倒的に減らせているため、大幅なサイクルタイムの短縮が可能になった。
生産性が向上し、"儲かる現場"に近づく。
3. 工具交換の手間、工具コストの削減
上記の例のように、工具寿命が4倍になれば、工具のコストを大幅に抑えれ、仮に工具単価のみで現状工具と比較した際に、HORN工具の単価の方が高い場合でも、工具台当たり単価で見ると、大幅にコスト削減ができる。
工具コストを抑え、"儲かる現場"に近づく。
4. 精度向上
チップブレーカーがしっかり効いていることと、確実に刃先を冷却できる内部クーラントデザインによって、安定した加工で高精度な品質を保つ。
.Uブレーカーのラインアップ
| 型式 | r | f | a | d | b | l2 | l5 | tmax | Dmin | HIS | IG35 | TH35 | |
| RS105.1833.2.4.U20 | 0.2 | 3.3 | 3.7 | 2.5 | 7 | 15 | 30 | 0.5 | 4 | 105125 | ▲ | ▲ | |
| RS105.1833.3.4.U20 | 0.2 | 3.3 | 3.7 | 2.5 | 7 | 20 | 30 | 0.5 | 4 | 105125 | ▲ | ▲ | |
| RS105.1833.2.5.U20 | 0.2 | 3.3 | 3.7 | 2.5 | 7 | 20 | 30 | 0.5 | 4 | 105125 | ▲ | ▲ | |
| RS105.1833.3.5.U20 | 0.2 | 3.3 | 3.7 | 2.5 | 7 | 20 | 30 | 0.5 | 4 | 105125 | ▲ | ▲ | |
| RS105.1833.4.5.U20 | 0.2 | 3.3 | 3.7 | 2.5 | 7 | 20 | 30 | 0.5 | 4 | 105125 | ▲ | ▲ | |
| RS105.1833.2.6.U20 | 0.2 | 3.3 | 3.7 | 2.5 | 7 | 20 | 30 | 0.5 | 4 | 105125 | ▲ | ▲ | |
| RS105.1833.3.6.U20 | 0.2 | 3.3 | 3.7 | 2.5 | 7 | 20 | 30 | 0.5 | 4 | 105125 | ▲ | ▲ | |
| RS105.1833.4.6.U20 | 0.2 | 3.3 | 3.7 | 2.5 | 7 | 20 | 30 | 0.5 | 4 | 105125 | ▲ | ▲ |
| P | - | ● |
| M | ● | ● |
| K | - | ● |
| N | - | ● |
| S | ● | ● |
| H | - | - |
.Uブレーカーのキャンペーンを実施中
.Uブレーカーアップグレードキャンペーンの詳細はこちら
9月30日（火）まで実施中です。切りくずの巻き付きでお困りの際は、ぜひ一度ご使用ください。
