溝入れ加工

GROOVING

スーパーミニ 105/109/110

スーパーミニ 105/109/110

小径加工工具
1200種類以上のインサートを標準ラインナップ

  • ボーリング加工:下穴径:0.2mm~
  • 内径溝入れ加工:下穴径:2.0mm~
  • 端面溝入れ加工:下穴径:5.0mm~
  • 面取り加工、倣い加工、裏面中ぐり加工、ねじ切り加工

ミニ 106/107/108~18P

ミニ106/107/108~18P

正面クランプ式超硬シャンクホルダ

  • ボーリング加工:下穴径:6.0mm~
  • 内径溝入れ加工:下穴径:6.0mm~

面取り加工、フルR溝加工、ねじ切り加工、裏面中ぐり加工の為の多様な加工が可能

外径溝入れ加工 S274

外径溝入れ加工 S274

外径溝入れ加工、突切り加工、ねじ切り加工、旋削加工用旋盤工具

外径加工

  • 溝幅:0.5mm~2.0mm
  • 最大溝深さ: tmax=6.0mm~
  • ISO メートルねじ ピッチ P = 0.25 - 1.5 mm
  • 裏面中ぐり加工(内径)最大切込み深さ: apmax = 6.0 mm
  • 突切り深さ tmax = 6.0 mm
  • シャープな刃先
  • インサート中心クランプ

鋼、真鍮に最適なチップブレーカーをラインナップ

溝入れ加工 S209

溝入れ加工 S209

溝入れ加工/旋削加工(内径)用

  • 下穴径:16mm~
  • 溝幅:2mm~3mm
  • 最大溝深さ: tmax = 3.5 mm~
  • シャンク径 D=16mmm/20mm

内径溝入れ加工 216

内径溝入れ加工 216

溝入れ加工/内径加工用工具

  • 下穴径:20mm~
  • 溝幅:2mm~6mm
  • 最大溝深さh tmax = 7.5 mm~
  • 内部給油式

溝入れ加工 217

溝入れ加工 217

溝入れ加工、内径加工、外径加工用工具

内径加工:

  • 下穴径:18mm~
  • 溝幅:0.5~5.3mm
  • 最大溝深さ:4.7mmまで
  • ぬすみ加工用ツールホルダ245タイプ(適用インサート:217)

外径加工

  • 溝幅 0.5~5.3mm
  • 最大溝深さ:4mmまで

溝入れ加工 264

溝入れ加工 264

溝入れ加工、旋削加工、突切り加工、ねじ切り加工

  • 外径加工:溝幅: 1.5~3mm
  • 最大溝深さ 16mmまで
  • 鋼、黄銅に最適なチップブレーカーをラインナップ

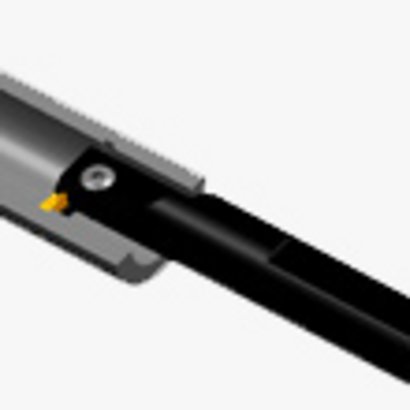

溝入れ加工 S119/S123/S223

溝入れ加工 S119/S123/S223

溝入れ加工/旋削加工/倣い加工/突切り加工

  • 下穴径:16mm~
  • 溝幅:1.2mm~3.0mm
  • 最大溝深さ tmax : 6.3 mm

外径加工:

  • 溝幅 1.2~3.0mm
  • 最大溝深さ 10mmまで

突切り加工:

  • 溝幅:2.0mm~3.0mm
  • 最大ワーク外径:50mm

溝入れ加工 S224

溝入れ加工 S224

内径・外径溝入れ加工/端面溝入れ加工/突切り加工
内径加工:

  • 下穴径:28mm~
  • 溝幅:2.0mm~6.0mm
  • 最大溝深さ tmax : 8 mm

外径加工:

  • 溝幅 2.0mm~6.0mm
  • 切込み深さ tmax = 18 mm

溝入れ加工:

  • カセット式ホルダ
  • ワーク外径 47mm~1000mm
  • 最大溝深さ tmax : 14 mm

適用チップブレーカー:
.3, .5, .A, .D, .NC, .K, NC, .E, .F, .H, .L

内部給油式インサート S224

刃先交換式(内部給油)インサートチップ S224

ステンレス用チップブレーカー 0.3Vの場合

  • 溝幅 3mm
  • 最大溝深さ tmax : 18 mm

溝入れ加工 229/S229

溝入れ加工 229/S229

溝入れ加工/内径・外径加工/端面溝入れ加工/突切り加工:

  • 下穴径:38mm~
  • 溝幅:3.0mm~10mm
  • 最大溝深さ tmax : 15 mm (※ワーク径によって異なります)

外径加工:

  • 溝幅 2.5mm~10.0mm
  • 最大溝深さ tmax : 26 mm

溝入れ加工:

  • カセット式ホルダー
  • 外径:60mm~1000mm
  • 最大溝深さ tmax : 25 mm

突切り加工:

  • 溝幅:3mm~5mm
  • 切り込み深さ tmax : 25 mm
  • 最大ワーク径: 最大150 mm

適用チップブレーカー:
.3, .5, .A, .E, .F, .H, .L, .HR, .10, .20

溝入れ加工 231

溝入れ加工 231

溝入れ加工/内径・外径加工/端面溝入れ加工

内径加工:

  • 下穴径:70mm~
  • 溝幅:4.0mm~10mm
  • 最大溝深さ tmax : 9.5 mm

外径加工:

  • 溝幅:2.5mm~10.0mm
  • 最大溝深さ tmax : 11 mm

端面溝入れ加工:

  • 外径 Dmin : 40 mm
  • 溝幅 3~10mm
  • 最大溝深さ tmax : 8 mm

適用チップブレーカー: .3, .10, .20

溝入れ加工 312/S312

溝入れ加工 312/S312

溝入れ加工/内径・外径加工/端面溝入れ加工/突切り加工

内径加工:

  • 下穴径:46mm~
  • 溝幅:5.3mm
  • 最大溝深さ tmax : 5 mm
    (ワーク径によって異なります)

外径加工:

  • 溝幅:0.5~5.3mm
  • 最大溝深さ tmax : 8 mm

端面溝入れ加工:

  • 溝幅:2~3mm
  • 最大溝深さ tmax : 3 mm
  • 外径 Dmin : 20 mm~

適用チップブレーカー: .00, .V, .F, .5, .D, .C

34T 3コーナー溝入れインサート

3コーナー使いインサート 34T

外径溝入れ加工:

  • 勝手無し、左勝手・右勝手共用インサート(ホルダーは右勝手・左勝手あり)
  • 狭い加工スペースに最適
  • 溝幅: 2 mm / 2.5 mm / 3 mm
  • 最大溝深さ 6.5 mmまで

適用チップブレーカー .3, .5, .D

溝入れ加工 315

溝入れ加工 315

内径・外径溝入れ加工

内径加工:

  • 下穴径:43mm~
  • 溝幅:0.5~5.29mm

外径加工:

  • 溝幅:0.5~8.0mm
  • 最大溝深さ tmax : 5.0 mm

ねじ切り加工:

  • 台形ねじ
  • メートル並目ねじ
  • メートル細目ネジ

端面溝入れ加工:

  • 溝幅: 2.0mm~3.0mm
  • 最大溝深さ tmax : 3.0 mm
  • 外径 Dmin : 20 mm~

特殊形状:

  • 溝幅 15mmまで対応可能

溝入れ加工 S316

溝入れ加工 S316

溝入れ加工/外径加工用工具

外径加工:

  • 溝幅:2.0mm~3.0mm
  • 最大溝深さ tmax : 8.0 mm

適用チップブレーカー: .52, .EN2 および .FY

端面溝入れ加工 25A

端面溝入れ加工 25A

端面溝入れ(丸シャンク)、カセットK220シリーズ適用

効率的な内部給油式 .10のチップブレーカーにより良好な切りくず処理

  • 1コーナー及び2コーナーのインサート
  • 外径:15mm
  • 最大溝深さ:20mmまで
  • 溝幅:2~4mm

溝入れ加工 カテゴリー

スイス式自動旋盤用工具

スイス式旋盤用工具

スイス型旋盤の事例

以下の各設備メーカーの実績例:

  • スター精密社
  • TORNOS社
  • シチズン社

モジュール式工具

モジュール式工具

以下のシャンクタイプに取り付け可能なモジュラーホルダー

  • ISO26623に準拠したHORN多角形シャンク
  • TS ISO 26622に準拠したHORNツールホルダ
  • DIN 69893に準拠したHORN HSKホルダ
  • DIN 12164に準拠したHORN HSKTホルダ

カセット(溝入れ加工)

  • S100
  • S224
  • S229
  • 312
  • 315

カセット(端面溝入れ加工)

  • S224
  • S229

端面溝入れ加工

端面溝入れ加工

端面溝入れ加工工具:

  • 105/110
  • 114
  • 312
  • 315
  • S224
  • S229

外径:5mm~

倣い加工 S117

倣い加工 S117

多軸の外径加工に適したインサート

  • 溝幅10~45mmの倣い加工用インサート
  • ねじ深さ 13mmまで
  • お客様の要望に応じた特殊品対応可能
  • AWNまたはPWPシステムのツールホルダ

突切り加工

突切り加工
  • 溝幅 0.5mm~突切り加工用工具のラインナップ 以下のインサート用のDINシャンクとブレードを用意
  • Toolholder systems with DIN shanks and blades for the following insert systems:
    • S274
    • S264
    • 312 / S312
    • S316
    • 123/223
    • 224
    • 229 / S229
    • S100
  • 突切り加工用超硬ブレード、旋盤の溝入れ加工、

ブローチング加工

ブローチング加工

CNC旋盤及びマシニングセンターにおけるDIN138及びDIN6885規格 縦溝加工

  • 溝幅 2mm~
  • 公差クラス:
    • C11
    • JS9
    • P9

設備への直接取り付け、ならびにBENZ、EMS、Schwarzer、Ar2PおよびWTO社のブローチングユニットへの取り付け可能
