溝入れフライス加工用工具
MILLING
DC 超硬ソリッドエンドミル
![システムDC](/upload/_processed_/csm_DCX_Web_306b563e72.jpg)
DCシリーズ:
- ねじ切りフライス加工(さらい刃なし) M1.6~
- ねじ切りフライス加工(さらい刃付き) M3~
- 溝入れフライス加工:刃径:4mm~
- 面取りフライス加工:刃径: 2mm~
DCXシリーズ:
- 最大刃径:40mm
- 刃幅 1.5mm~3 mm
- 最大切り込み深さ tmax : 15 mm
円弧補間加工 M306/M335
![円弧補間加工 M306-M335](/upload/_processed_/csm_Zirkularfraesen_bcf309b2ee.jpg)
3枚刃、6枚刃円弧補間加工用
- 3枚刃、6枚刃円弧補間加工用インサート
- フルR溝加工
- 面取り加工
- 穴あけ加工、ねじ切加工、正面フライス加工
- 刃径 9.6mmから
- 切断幅 10mmまで
- 切削深さ tmax = 12 mm
ディスクミーリングカッター M101型
![ディスクミーリングカッター M101型](/upload/_processed_/csm_M1010100223001_30ffc8acb0.jpg)
スロッティング加工用ディスクフライスカッター
- カッター径:63mm~
- 溝幅:1.6~4.0mm
- 最大溝深さ tmax:59 mm

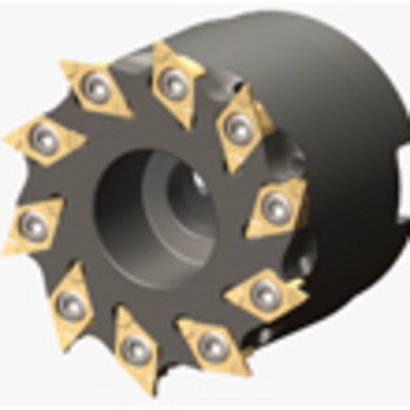

円弧補間加工 M275
![円弧補間加工 M275](/upload/_processed_/csm_M275_be0dc89ba4.jpg)
2コーナー中央ねじ止め式フライス加工用インサート M275
- カッター径:31mm~
- 最大溝深さ tmax : 2.5 mm
適応可能アプリケーション:
- エンドミル
- ねじ止め式カッター
- シェルエンドミル
- ディスクミーリングカッター
円弧補間加工 380/381
![円弧補間加工 380/381](/upload/_processed_/csm_Nutfraesen380_0b99853377.jpg)
中央ねじ止め式インサート314用カッターヘッドおよびサイドフライスカッター
- カッター径:44mm~
- 溝幅:5.26mmまで
- 最大切り込み深さ depth tmax :5 mm
適応可能アプリケーション:
- エンドミル
- シェルエンドミル
- サイドミーリングカッター

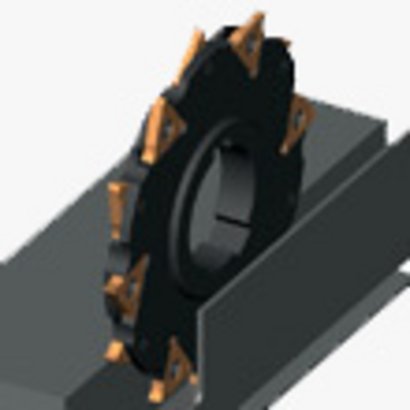

サイドミーリングカッター M382/M383
![サイドミーリングカッター M382/M383](/upload/_processed_/csm_Scheibenfraeser_382_7507f989b5.jpg)
刃先交換式インサート(両側ねじ止め式)用ディスクカッター 314
- 溝入れフライス加工
- スロッティング加工
- 溝幅:6mm~14 mm
- カッター径:80mm~200mmm
サイドミーリングカッター M310
![サイドフライスカッター M310](/upload/_processed_/csm_Scheibenfraeser_382_7507f989b5.jpg)
刃先交換式インサート(両側ねじ止め式)用ディスクカッター S310
- 溝入れフライス加工
- スロッティング加工
- 溝幅:3mm~5 mm
- カッター径:80mm~200mmm
ねじ切り加工
![ねじ切り加工](/upload/_processed_/csm_Gewindefraesen_949d2936bc.jpg)
ねじ切り加工:M306、M308、M311、M313、M328、M275、M380
下記仕様対応:
- ISOメートルねじ
- 管用ネジ(ウイット)

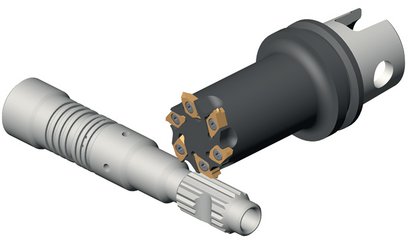

ギヤミーリング
![歯面削り加工](/upload/_processed_/csm_Verzahnung_Sonder_07_6ec064b3a6.jpg)
モジュール0.5~モジュール6(圧力角20°)対応
- ギア加工
- 円筒歯車加工
- シャフトとハブの接続
- ウォームシャフト
- 特殊形状の歯車
Tスロット加工
![Tスロット加工](/upload/_processed_/csm_T_Nutenfraesen_19ebc9f3bf.jpg)
Tスロット加工 M311/M313/M328
- Tスロット幅:
- 17 mm
- 20 mm
- 24 mm

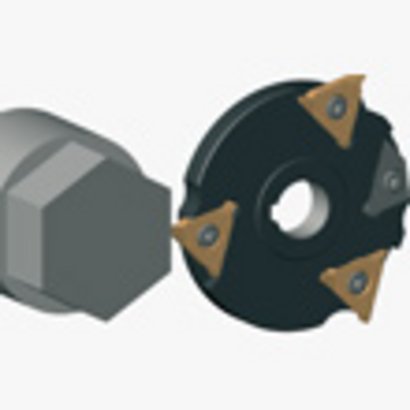

ポリゴン加工
![ポリゴン加工](/upload/_processed_/csm_Mehrkantfraesen_0e04f78136.jpg)
溝入れ加工、縦方向フライス加工の旋盤用ポリゴン加工工具
旋盤で同機し、様々な加工に対応
ポリゴン加工用インサート
- 314
- S274

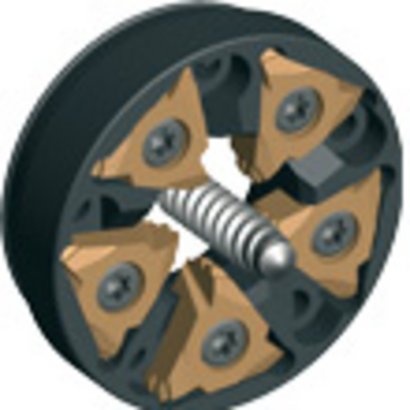

スレッドワーリング加工
![スレッドワーリング加工](/upload/_processed_/csm_Gewindewirbeln_2851e2f36d.jpg)
旋盤用外径ねじ切り加工 M302
多種多様な標準品、特殊品のラインナップ
ヘッド交換式エンドミル DG DG
![フライス加工 DG](/upload/_processed_/csm_DG_2_390cd01c87.jpg)
DGシリーズ
- 穴あけ加工・溝入れ加工
- 面取り加工とセンタリング加工
- 倣い加工
- 高送りフライス加工
ラインナップ
- 10 mm
- 12 mm
- 16 mm
- 20 mm

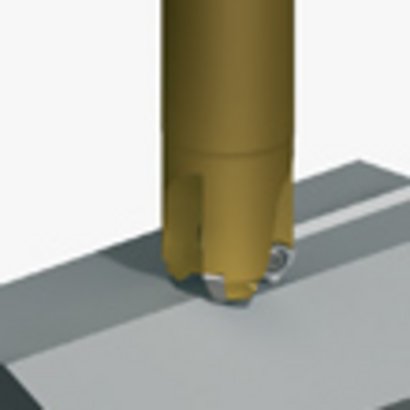

フライス加工 DA/DAH
![フライス加工 DA/DAH](/upload/_processed_/csm_DA_d5feb31b60.jpg)
エンドミル、スクリューインミルおよびシェルエンドミルタイプのDAM(以下の用途に使用)
- 正面フライス削り
- ポケットフライス加工
- プランジフライス加工
- 繰り広げ加工
- 肩削り加工
- 面取り加工
良好な切りくず処理用のチップブレーカー
エンドミル、スクリューインミル、シェルエンドミルタイプ DAHM
- 高送りフライス加工
- 2,3枚刃フライス加工用インサート

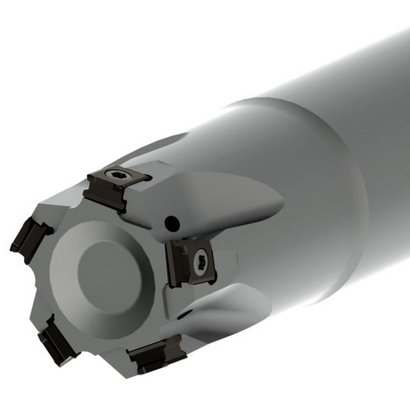

タンジェンシャルカッター 406
![タンジェンシャルカッター 406](/upload/_processed_/csm_M406_klein_bc883f0137.jpg)
肩削り用カッターシャンク
- カッター径 Ds:16mm~40mm
- 最大切り込み深さ apmax : 6.3 mm
タンジェンシャル加工 409
![タンジェンシャル加工 409](/upload/_processed_/csm_M409_klein_ebb93f0984.jpg)
タンジェンシャルカッター
- 精密な90°肩削り加工の為の、カッターシャンク及びブレードヘッド
- 45°、60°カッターヘッド
- ポーキュパインカッター
- サイドミーリングカッター
- カッター径:32mm~125mm
- 最大切り込み切削深さ apmax : 9.3 mm
超硬エンドミル DP/DS
![超硬エンドミル DP/DS](/upload/_processed_/csm_DS_Web_8a9893c7ad.jpg)
DPシリーズ:
フルR加工、トーラス、ラフィング加工、ダブルラジアスカッター 以下材質に適しています
- 一般鋼材
刃径:3mm~20mm
DSシリーズ:
フルR加工、トーラス、マイクロ加工、ラフィング加工、ダブルラジアスカッター 以下材質に適しています
- 一般鋼材
- 高張力鋼板
- 焼入れ鋼
- コバルトクロム鋼
- グラファイト
- アルミ
刃径:0.1~20mm
URMA
![URMA](/upload/_processed_/csm_urma_wz_bb78709a05.jpg)
スポットフェイシング為のモジュール式ツーリングシステム
- 直径範囲: 49 mm - 207 mm
- ボードカットの場合 105/110
- 刃先交換型インサート 315
URMA微細ヘッドを有するボアを仕上げるためのモジュール式工具
- 直径 0.2mmから
- 精密ボーリングヘッドセット
適用可能材質
- 鋼
- 鋳造
- 焼入鋼
- アルミ合金
