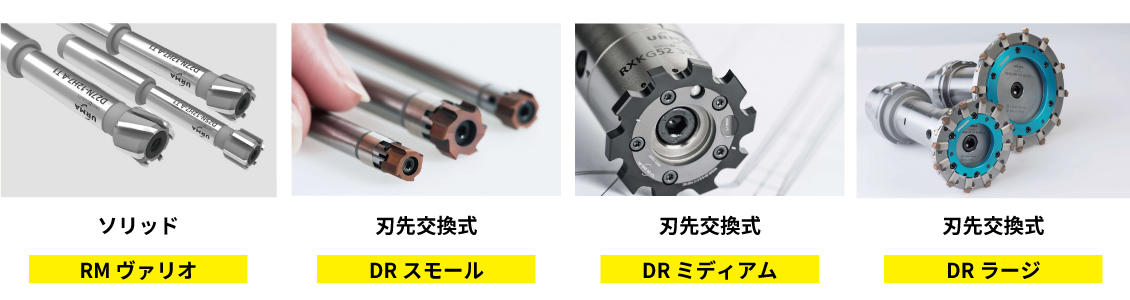

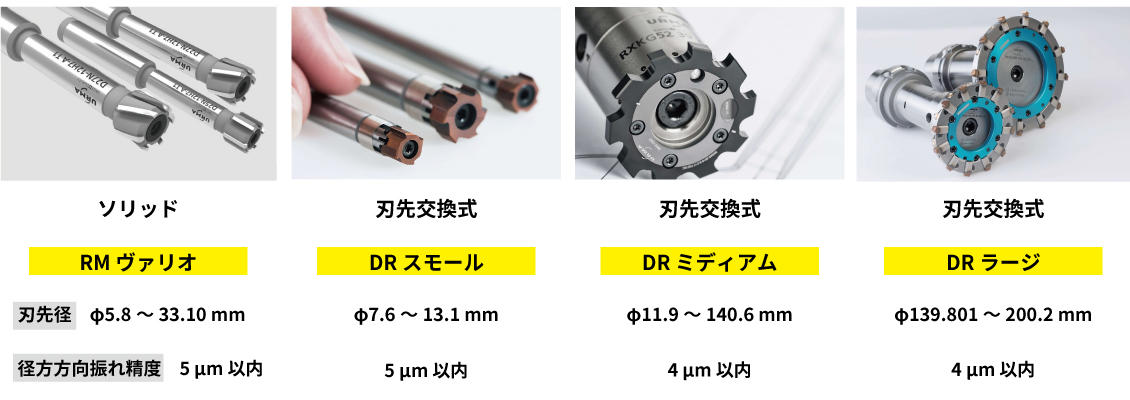

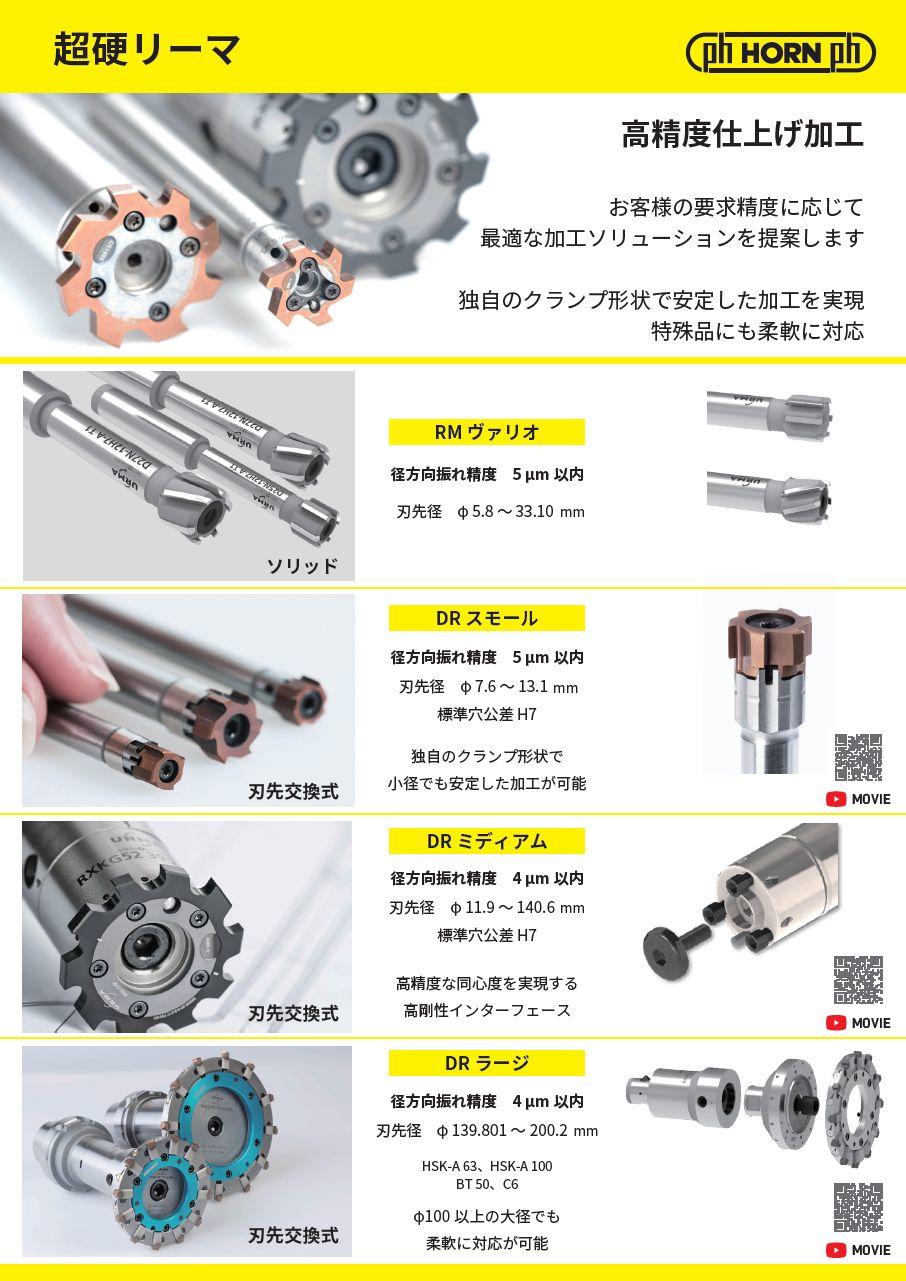

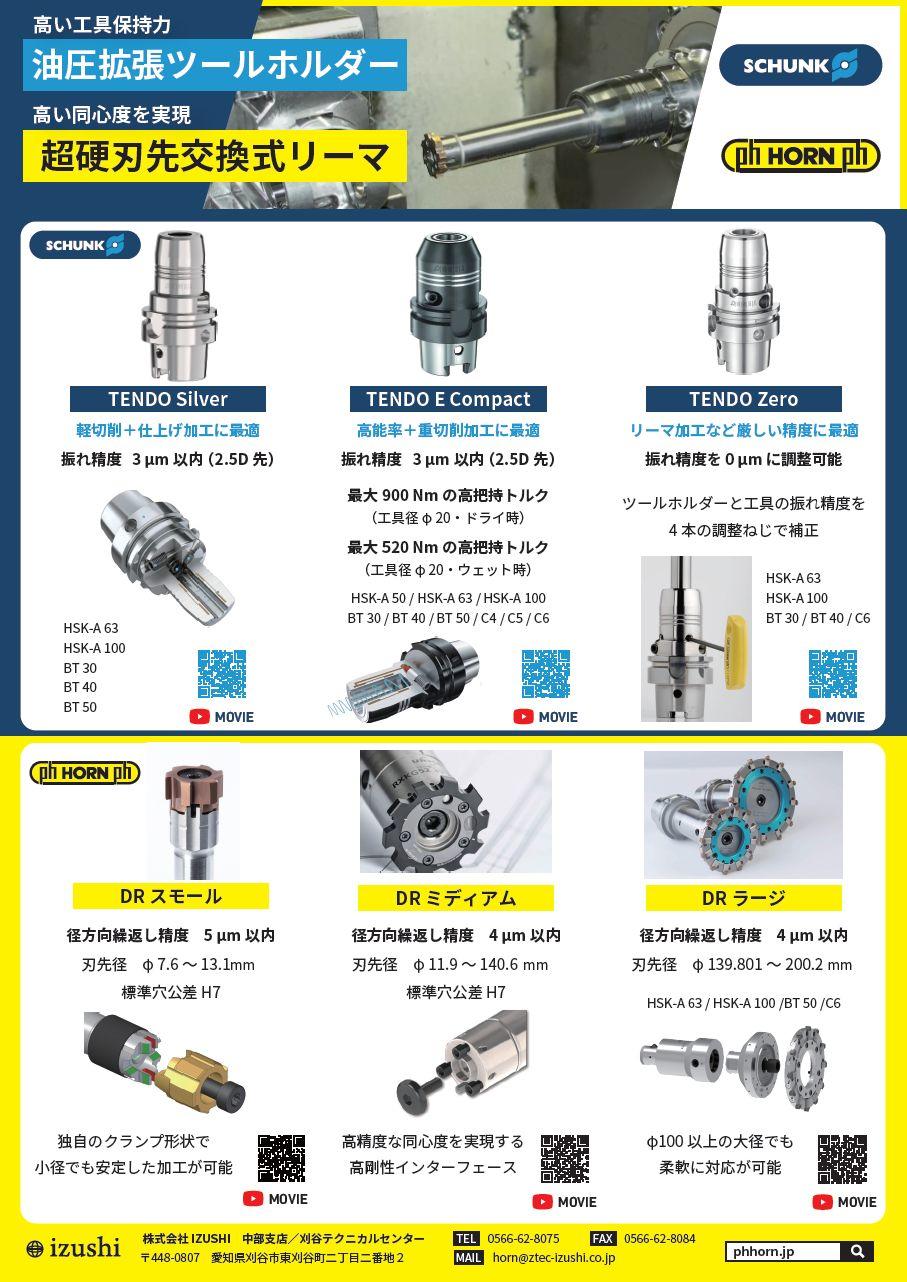

対応シャンク径

φ12、16、20、25 mm

寸法ラインナップ

　　 　 　　　 　　　 　　　 　　　 　　　 　　　 　　　 　　　 　　　 　　　 　　　 　　　 　　　 　　　 　　　 　　　 　　　 　　　 　　　 　　　 　　　 　　　

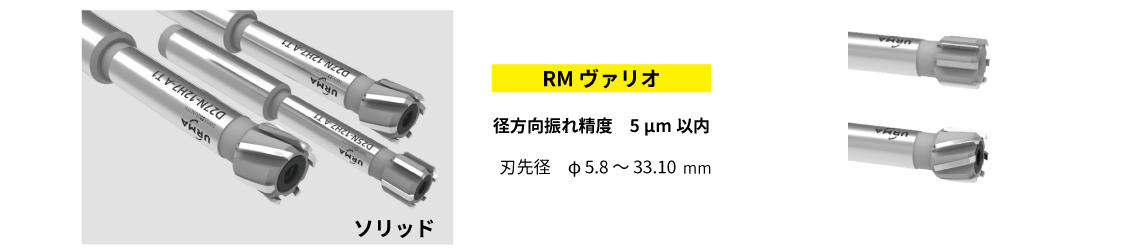

対応加工径	シャンク径	刃先長さ	突出し長さ
φ5.80～7.60 mm	φ12 mm	10 mm	40 / 80 mm
φ7.61～8.60 mm	φ12 mm	10 mm	40 / 80 mm
φ8.61～9.60 mm	φ12 mm	10 mm	50 / 90 mm
φ9.61～10.60 mm	φ12 mm	10 mm	50 / 90 mm
φ10.61～14.60 mm	φ12 mm	14 mm	50 / 100 mm
φ14.61～15.60 mm	φ12 mm	14 mm	50 / 100 mm
φ15.61～18.60 mm	φ16 mm	14 mm	50 / 100 mm
φ18.61～21.10 mm	φ20 mm	14 mm	60 / 120 mm
φ21.11～25.10 mm	φ20 mm	14 mm	60 / 120 mm
φ25.11～28.10 mm	φ25 mm	18 mm	75 / 150 mm
φ28.11～33.10 mm	φ35 mm	18 mm	75 / 150 mm

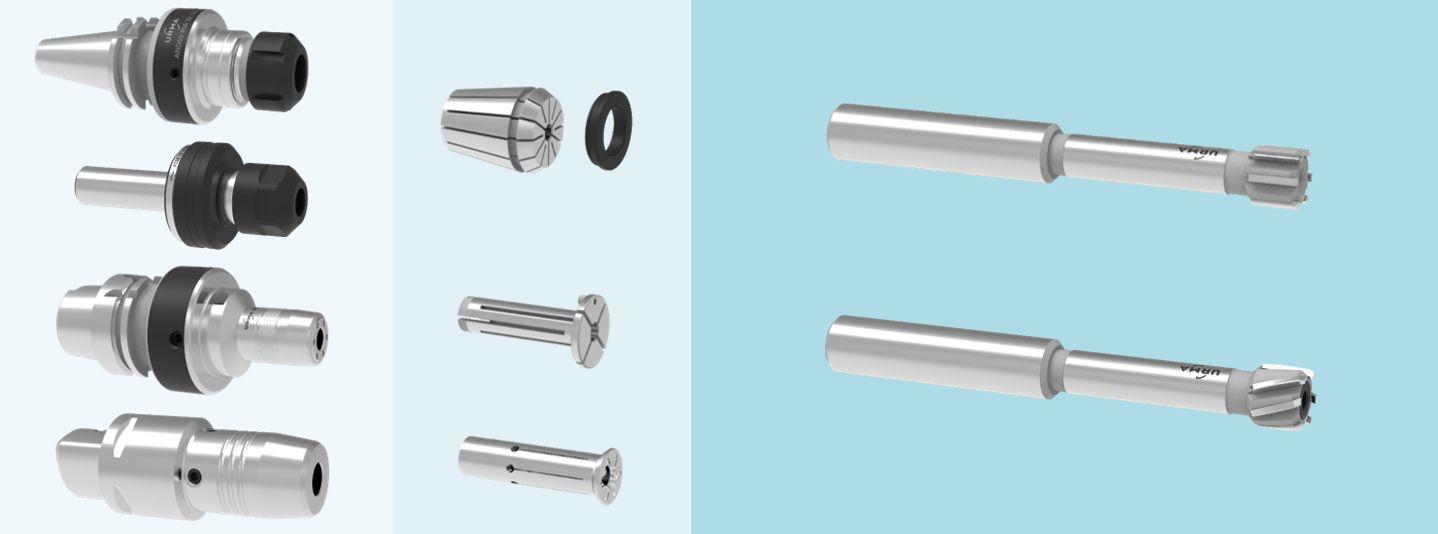

使用イメージ

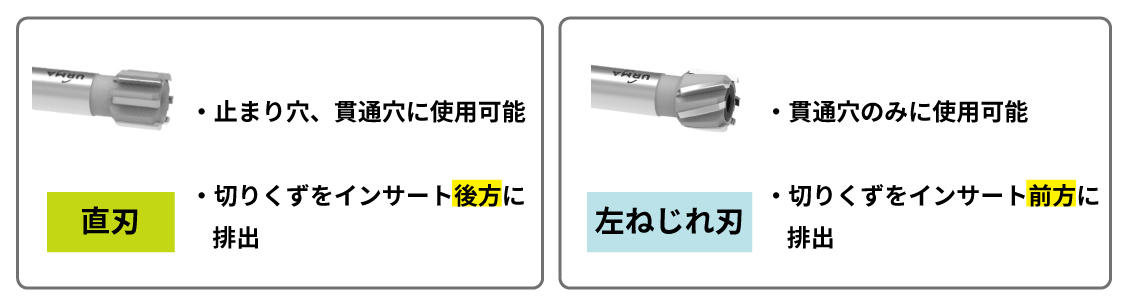

止まり穴・貫通穴によってインサートを使い分け

対応シャンク径

φ6、8 mm

寸法ラインナップ

システム	対応加工径

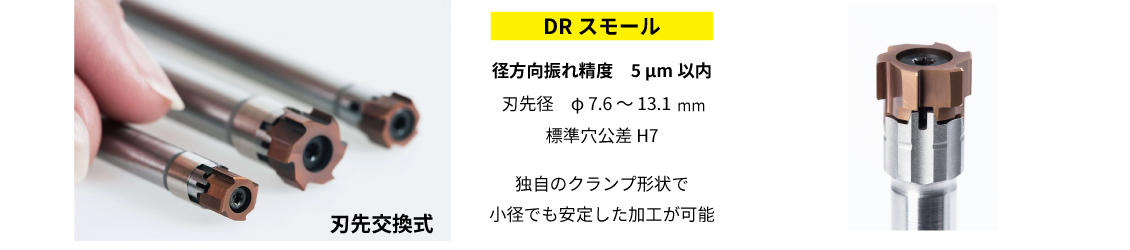

DR 08	φ7.6～8.1 mm
DR 10	φ8.101～9.6 mm
DR 11	φ9.601～11.1 mm
DR 13	φ11.101～13.1 mm

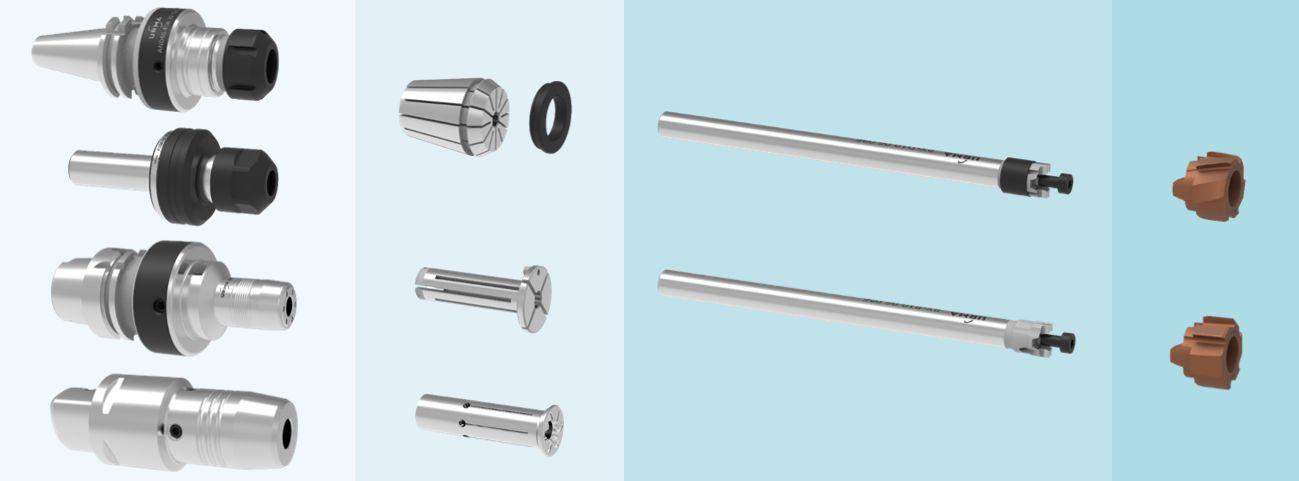

使用イメージ

止まり穴・貫通穴によってインサートを使い分け

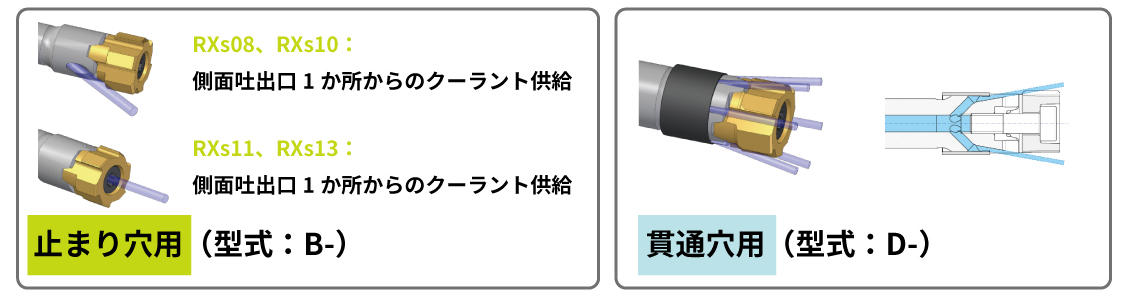

DR スモールの内部給油構造

対応シャンク径

φ10、12、16、20、25 mm

寸法ラインナップ

システム	対応加工径

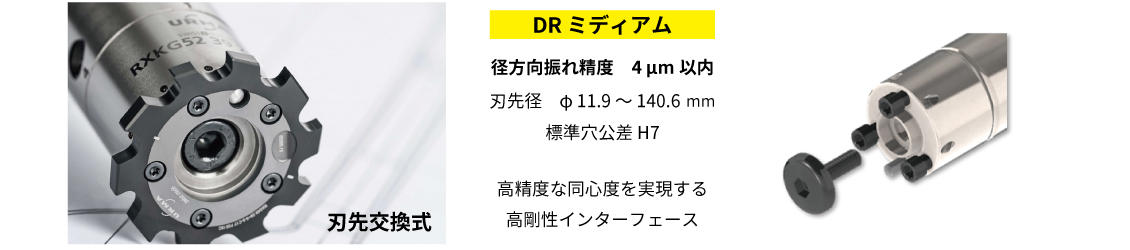

DR 016	φ11.9～15.6 mm
DR 019	φ15.601～18.6 mm
DR 024	φ18.601～23.6 mm
DR 029	φ23.601～28.6 mm
DR 036	φ28.601～35.6 mm
DR 044	φ35.601～43.6 mm
DR 044	φ35.601～43.6 mm
DR 052	φ43.601～51.6 mm
DR 061	φ51.601～60.6 mm
DR 081	φ60.601～80.6 mm
DR 101	φ80.601～100.6 mm
DR 121	φ100.601～120.6 mm
DR 141	φ120.601～140.6 mm

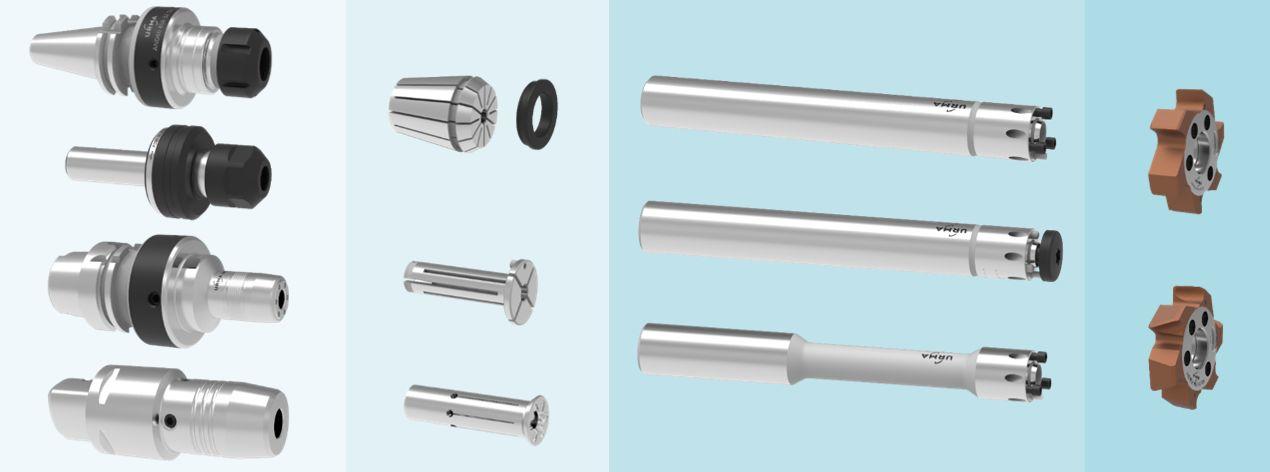

使用イメージ

モジュラー式　使用イメージ

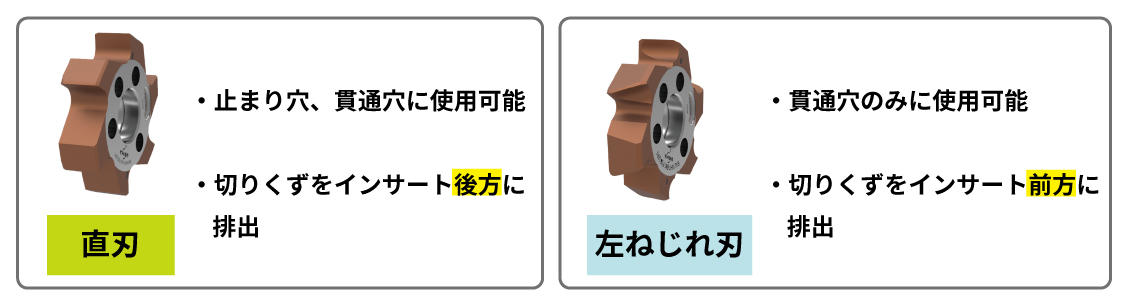

止まり穴・貫通穴によってインサートを使い分け

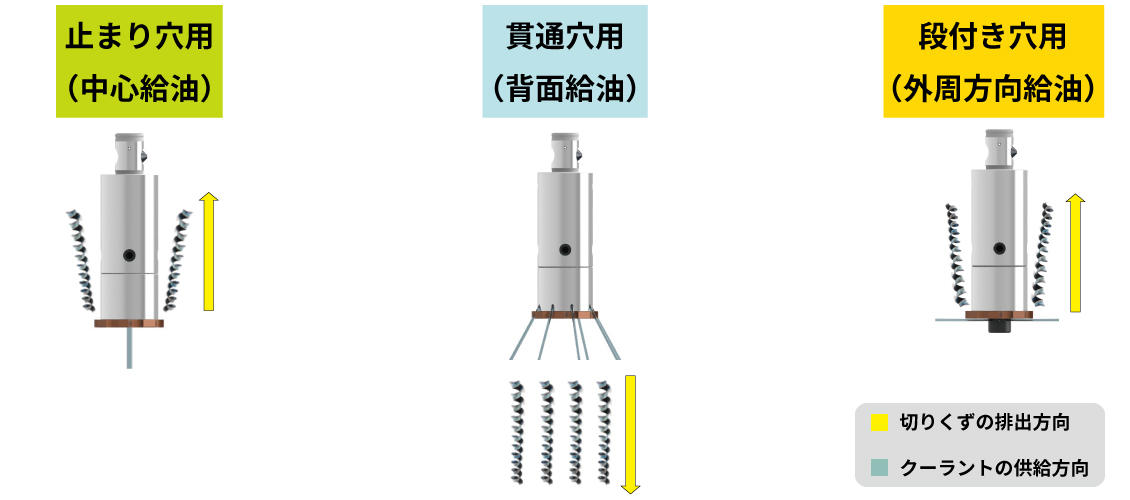

DR ミディアムの内部給油構造と切りくずの流れ

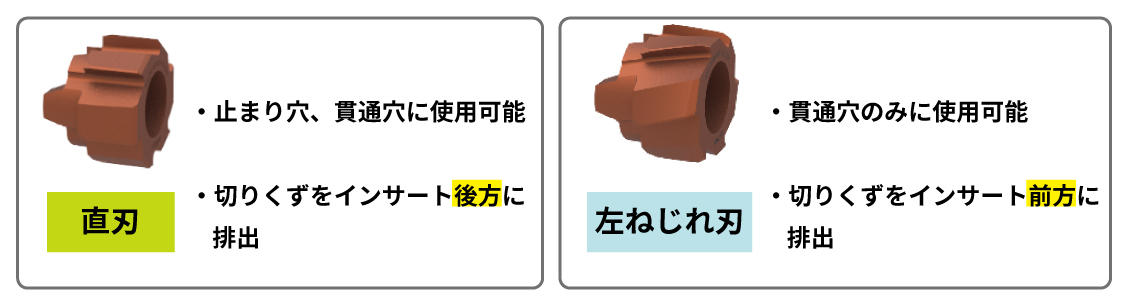

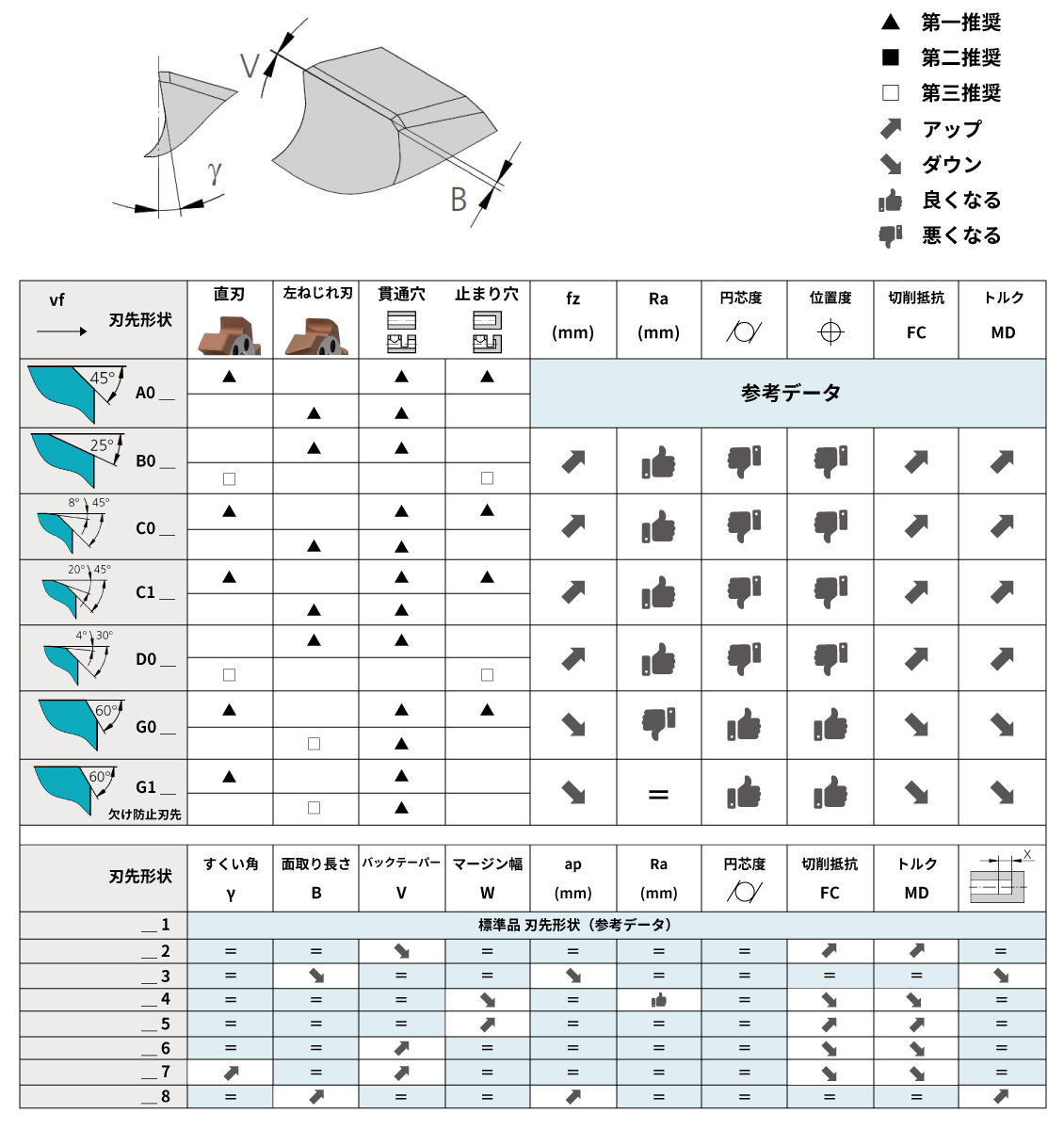

DR スモール および DR ミディアムの刃先形状

被削材や加工内容に合わせて、最適な刃先形状を選定します。

対応スピンドル

BT40 / BT50 / HSK63 / HSK100 / C6

寸法ラインナップ

システム	対応加工径

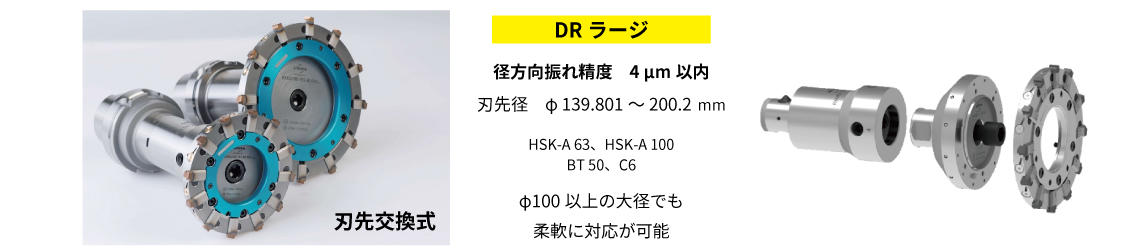

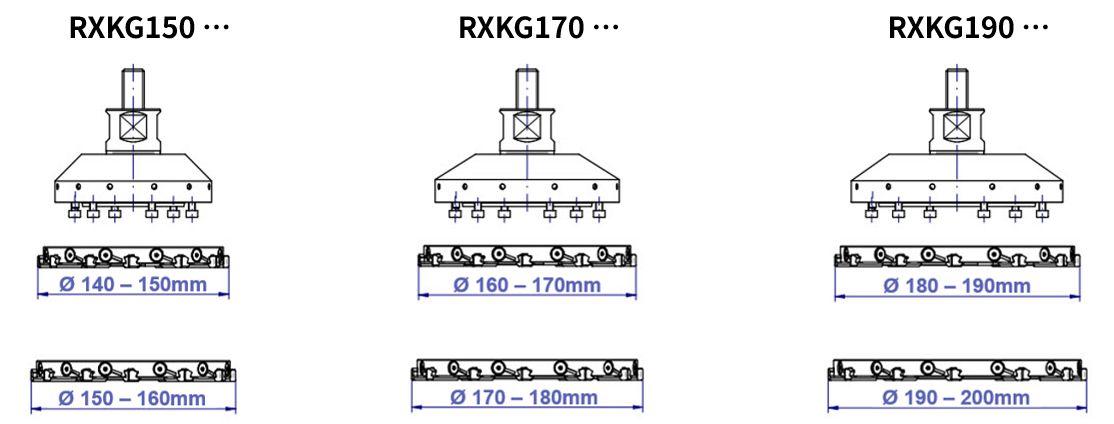

DR 150	φ139.801～149.800 mm
DR 160	φ149.801～159.800 mm
DR 170	φ159.801～169.800 mm
DR 180	φ169.801～179.800 mm
DR 190	φ179.801～189.800 mm
DR 200	φ189.801～200.200 mm

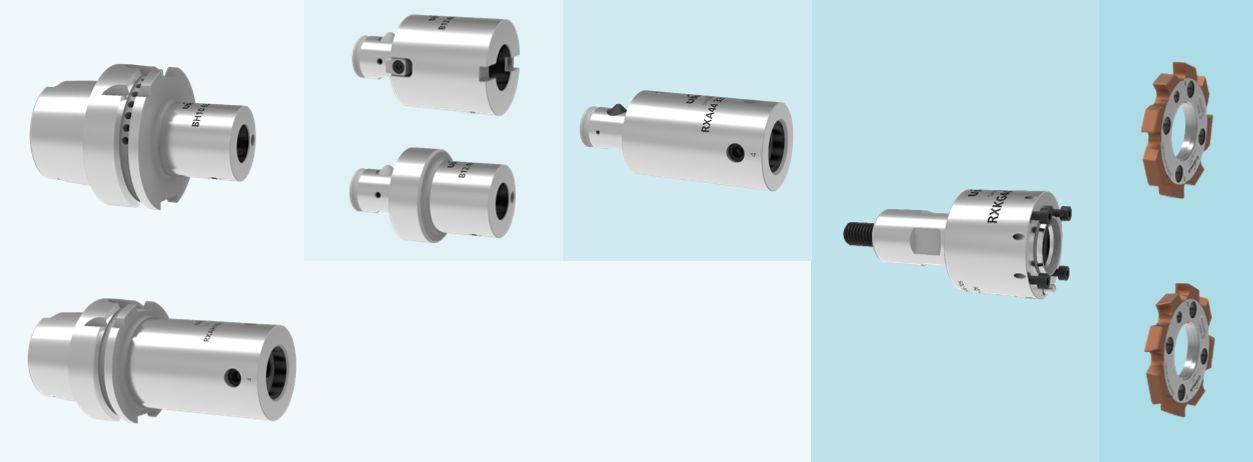

使用イメージ

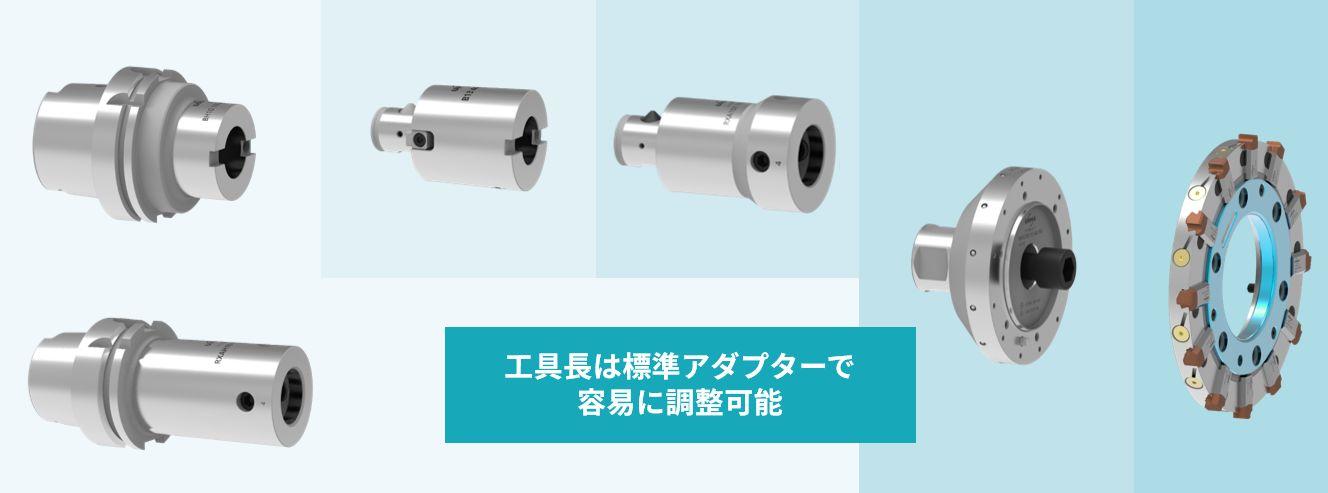

ヘッド径によって取り付けるホルダーが異なります

止まり穴・貫通穴によってインサートを使い分け

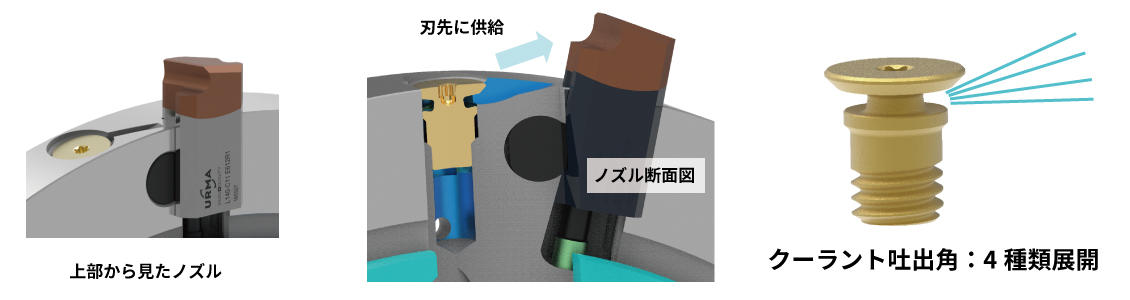

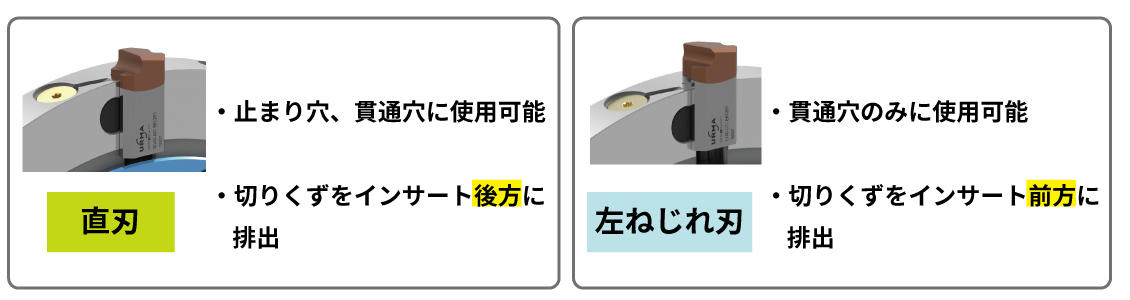

DR ラージの内部給油構造

　 　
